Selvitä kalvokytkimen asennusvaiheet

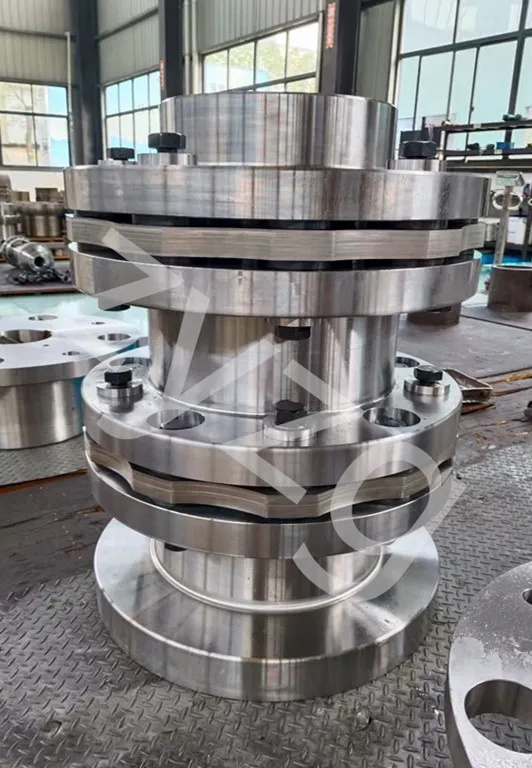

Useita kalvoryhmiä (ohuet ruostumattomat teräslevyt) on lukittu pulteilla kytkimen puolikkaaseen. Jokainen kalvoryhmä koostuu useista kerroksista, jotka on pinottu yhteen. Kalvot on jaettu sauvatyyppisiin ja erimuotoisiin kokonaisiin tyyppeihin. Kalvokytkin kompensoi kahden akselin suhteellista siirtymää, joihin se on liitetty, kalvojen elastisen muodonmuutoksen kautta. Se on korkean suorituskyvyn metallista vahva elementti joustava kytkin, joka ei vaadi voitelua. Sillä on kompakti rakenne, korkea lujuus, pitkä käyttöikä, ei pyörimisvälystä, lämpötila ja öljyn epäpuhtaudet eivät vaikuta siihen, ja sillä on hapon ja alkalin kestävyys ja korroosionkestävyys. Se soveltuu akselijärjestelmän voimansiirtoon korkeissa lämpötiloissa, suurissa nopeuksissa ja syövyttävissä keskisuurissa työympäristöissä.

Kalvokytkimen asennusvaiheet:

1. Kun asennat kytkintä työmaalla, laske kaikki osat huolellisesti varmistaaksesi, ettei osia puuttuu. Yksi kytkinsarja sisältää yhden aktiivisen puolikytkimen, yhden passiivisen puolikytkimen, yhden sarjan kuusiosaista kalvokokoonpanoa, lujat pulttiruuvit, mutterit ja jousialuslevyt, yhteensä kuusi osaa. Ennen kuin aktiiviset ja passiiviset puolikkaat on asennettu vastaavalle pääakselille ja kohdistettu oikein, säilytä kalvokokoonpano oikein (älä heitä, kolhi, paina sitä voimakkaasti tai lyö sitä), jotta kalvo ei vaikuta tarkkuuteen ja eheyteen.

2. Puhdista öljytahrat ja maali perusteellisesti puoliakselikytkimen sisäreiästä ja laipan ulkokehästä. Käytä öljyhaudelämmitystä tai induktiolämmitystä pää- ja passiivisilla puoliakselilla (lämpötila ei saa ylittää 300 °C, ja se on yleensä suositeltavaa säätää välillä 160 °C - 250 °C). Suorita ennen lämmitystä kaikki asennusvalmistelut, tarkista, onko akselin reiän koossa, pituudessa, kiilauran leveydessä ja kiilaurasyvyydessä mitovirheitä ja onko pääakselin päässä vakavia naarmuja tai kolhuja, jotta lämmityksen jälkeiset puoliakselit eivät sovi kunnolla asennuksen aikana, mikä vaikuttaa myöhempään käyttöön tai jopa aiheuttaa vaurioita, tai johtuen osien väärästä sijainnista tuotteen asennuksen aikana. vaikuttaa siis käyttöön.

3.  Pääkoneeseen asennetut ensisijaiset ja toissijaiset puolijoustavat kytkimet kohdistavat asennuksen alkukohdistuksen, karkean kohdistuksen ja tarkan kohdistuksen vaiheiden kautta.

(1.)  Alkukohdistus: Tässä prosessissa käytetään paljaalla silmällä ohjausmenetelmänä moottorin ja tuulettimen kohdistamista niiden vaakasuunnassa, etu-takaetäisyyden, korkeuseron ja aksiaalikulman jne. suhteen, jotta voidaan valmistautua myöhempään kohdistukseen.

(2.) Karkea kohdistus: Tässä käytetään yksinkertaisimpia menetelmiä, kuten viivainta tai noniersatulaa, sekä jarrusatulaa, jotta varmistetaan, että kahden puolikytkimen päätasot ovat yhdensuuntaiset toistensa kanssa ja että suhteellinen etäisyys on raon arvon t teknisen vaatimuksen mukainen. Yleensä raon todellisen arvon tulee olla 0,5–0,8 mm suurempi kuin teoreettinen arvo. Myös kahden puolikytkimen laippojen ylemmän ja alemman sekä etu- ja taka-asentojen säteittäisten poikkeamien tulee olla yhdenmukaisia.

Huomautus: Noudata tarkasti tätä asennusohjetta ennen käyttöä ja täytä seuraavat kohdat huolellisesti. Saat joukon joustavaa kytkintä, joka on huoltovapaa, pitkäikäinen, alhainen vikatiheys ja erittäin luotettava.
