Mikä on kalvokytkin Ghanan teollisissa käyttöjärjestelmissä?

Mikä on kalvokytkin Ghanan teollisissa käyttöjärjestelmissä?

A kalvon kytkentä on mekaaninen laite, joka on asennettu kahden akselin pään väliin teollisessa käyttöjärjestelmässä pyörivän vääntömomentin välittämiseksi sallien samalla tietyn kulman, yhdensuuntaisen tai aksiaalisen siirtymän niiden välillä. Sen sijaan, että se tukeutuisi kumisiin sisäkkeisiin tai elastomeerisiin holkkeihin, kytkin käyttää ohutta, muotoiltua metallilevyä, jota kutsutaan kalvoksi, joka taipuu hieman kohdistusvirheiden vuoksi, kun taas muu kokoonpano säilyttää jäykän metallin ja metallin välisen yhteyden. Tämä sijoittaa suunnittelun laajempaan ei-elastisten joustavien kytkimien ryhmään, jossa kompensaatio tapahtuu jäykkien komponenttien välisen suhteellisen liikkeen tai välyksen kautta elastisen materiaalin muodonmuutoksen sijaan. Ghanan teollisissa käyttöjärjestelmissä, mukaan lukien kaivostyömailla, sementtitehtailla ja pumppuasemilla löytyvät järjestelmät, tämä rakenne tukee tasainen vääntömomentin toimitus tasaisilla pyörimisnopeuksilla ja tasaisella kuormituksella, jotka kuvaavat suurta osaa jatkuvasti toimivista teollisuuskoneista.

Koska kalvo on valmistettu kokonaan metallista, siinä ei ole kumikomponentteja, jotka kovettuvat tai halkeilevat asteittain kuumuuden ja öljyn vaikutuksesta ajan myötä. Tämä antaa kytkimelle suhteellisen korkean vääntöjäykkyyden, mikä tarkoittaa, että käyttö- ja käyttöpuolen välillä tapahtuu vain vähän vääntymistä käytön aikana. Tämä ominaisuus on tärkeä, kun vaaditaan tarkkaa pyörimisajoitusta kytkettyjen laitteiden välillä vaativissa teollisuusympäristöissä toimivissa käyttöjärjestelmissä.

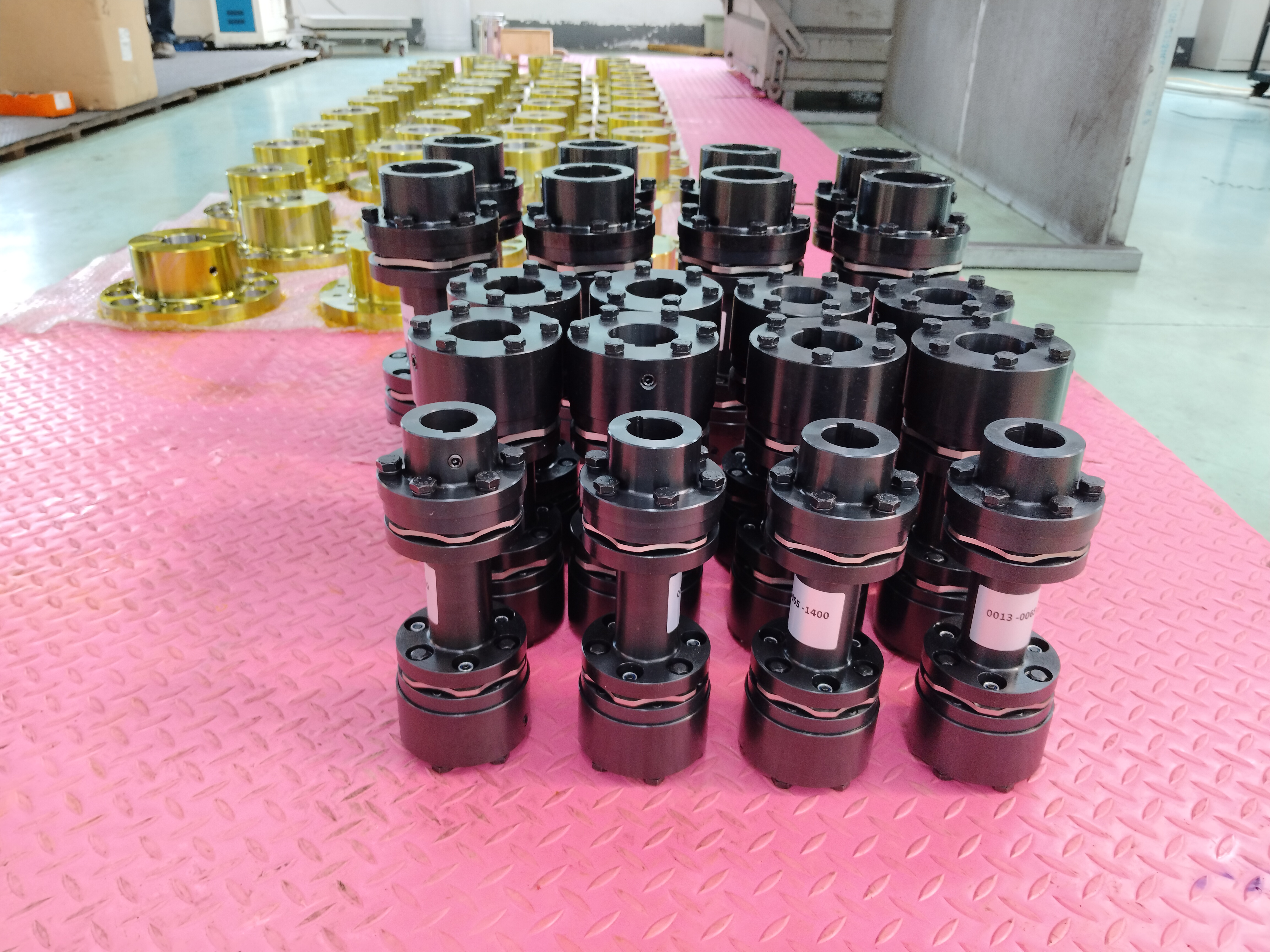

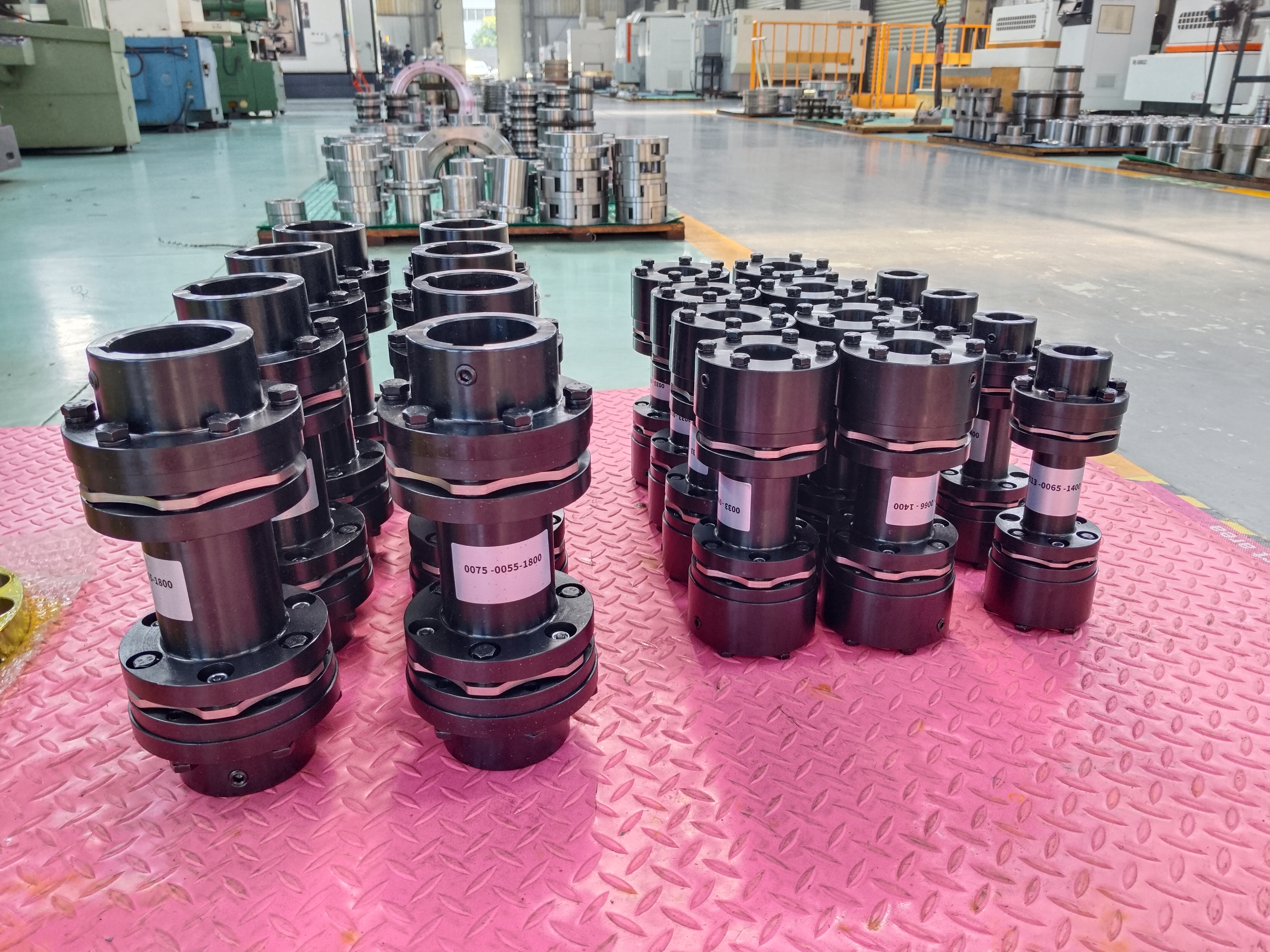

Miten MPJ-tyyppinen kalvokytkin väliakselilla eroaa vakiomalleista?

Teollisissa käyttöjärjestelmissä käytettävistä kalvokytkinversioista MPJ-tyyppinen kalvokytkin väliakselilla, joka on rakennettu Q/YP 21002X-2018 -spesifikaatioiden mukaan, vastaa tiettyyn tekniseen tarpeeseen: siirtää vääntömomenttia pidemmälle kahden sellaisen laitteen välillä, joita ei voida sijoittaa lähekkäin. Sen sijaan, että kytkettäisiin kaksi kalvokokoonpanoa suoraan navaan, tämä rakenne lisää erittäin lujan väliakselin kahden kalvoyksikön väliin, joista toinen on asennettu lähelle käyttölaitetta ja toinen käytettävän laitteen lähelle. Tämä järjestely sallii kytkimen ulottua huomattavalle asennusraolle samalla kun se korjaa diagonaalista, aksiaalista ja yhdensuuntaista siirtymää, joka kehittyy tällä jänteellä perustuen varianssin tai lämpöakselin kasvun vuoksi.

Verrattuna käärmejousikytkimiin, joissa käytetään kierrettyä metallijousielementtiä, joka on kierretty uritettujen napahampaiden läpi vääntömomentin siirtämiseksi ja iskujen vaimentamiseksi, MPJ-kalvorakenne perustuu kokonaan metalliseen kalvokokoonpanoon jousi-uramekanismin sijaan. Tämä rakenteellinen ero myötävaikuttaa huomattavan jäykkään vääntövasteeseen ja suotuisaan dynaamiseen tasapainotuskäyttäytymiseen, koska siinä ei ole löysää jousielementtiä, joka joutuisi siirtymään keskipakovoiman vaikutuksesta suuremmilla pyörimisnopeuksilla. Tuloksena on vakaa vääntömomentin siirto jopa akselin nopeuden kasvaessa, laakereihin ja koteloihin siirtyvä mekaaninen rasitus vähenee ja taipumus tärinälle jatkuvan käytön aikana.

Mikä rooli väliakselilla on pitkän matkan voimansiirrossa?

Väliakseli toimii jäykkänä liitososana kahden kalvokokoonpanon välillä, ja sen pituus valitaan käyttöjärjestelmän käyttö- ja käyttölaitteiden välisen fyysisen etäisyyden mukaan. Sovelluksissa, kuten kuljetinkäyttöjärjestelmissä malminkäsittelypaikoilla tai pumppujärjestelyissä, joissa moottori on jonkin matkan päässä käytetystä yksiköstä sijoittelun tai turvavälivaatimusten vuoksi, tämä akseli mahdollistaa vääntömomentin kulkemisen kyseisen raon poikki ilman, että moottorin ja pumpun on oltava suoraan vierekkäin. Koska itse akseli on valmistettu erittäin lujasta seosteräksestä ja mitoitettu kestämään vääntömomenttikuormituksen aiheuttamaa taipumista, se säilyttää jännevälinsä suoruuden, mikä puolestaan ​​auttaa molemmissa päissä olevia kalvokokoonpanoja suorittamaan kohdistusvirheen kompensointitoimintonsa tarkoituksenmukaisesti sen sijaan, että se kompensoisi taipunutta tai alimittaista akselia.

Miksi diagonaalisella, aksiaalisella ja rinnakkaissiirrolla on merkitystä suurivälisissä asennuksissa?

Pitkän asennusjakson aikana pienet vaihtelut perustusten painumisessa, akselin lämpölaajeneminen käyttölämpötilassa tai pienet virheet alkulinjauksen aikana voivat kerääntyä siirtymäksi, jota lyhyen suoran kytkimen olisi vaikea absorboida. Väliakselin kumpaankin päähän sijoitetut kalvokokoonpanot taipuvat kukin itsenäisesti korjatakseen tietyntyyppisen siirtymän, joka tapahtuu niiden vastaavassa liitoskohdassa, olipa tämä siirtymä kulmikas, aksiaalinen tai molempien yhdistelmä. Tämä hajautettu kompensointitapa on osa sitä, miksi rakenne sopii suurijänteisiin asennuksiin, joissa yksittäinen kytkentäpiste olisi muuten liiallisen taivutusjännityksen alaisena.

Mitä materiaaleja ja valmistusvaiheita näiden kytkimien valmistuksessa käytetään?

Kalvolevyt valmistetaan yleensä ruostumattomasta teräksestä tai lämpökäsitellystä seosteräksestä, materiaaleista, jotka valitaan niiden kyvyn perusteella joustaa toistuvasti useiden käyttöjaksojen aikana ilman, että muodostuu väsymishalkeamia. Valmistukseen kuuluu tyypillisesti tarkkuusleikkaus tai laserleikkaus kalvoprofiilin muodostamiseksi, mitä seuraa kontrolloitu lämpökäsittelyprosessi, joka asettaa mekaaniset ominaisuudet, joita tarvitaan pitkäaikaiseen taipumiseen. Napakomponentit ja väliakseli on koneistettu hiiliteräksestä tai seosteräksestä ja porattu akselin halkaisijaan asti tiukoilla toleransseilla, koska pienetkin porauksen epätarkkuudet voivat aiheuttaa tärinää, kun kokoonpano pyörii käyttönopeudella teollisessa käyttöjärjestelmässä.

Mitä suorituskykyominaisuuksia tältä kytkentätyypillä pitäisi odottaa?

Koska kalvokokoonpano välittää vääntömomentin jatkuvan metalli-metalli-kontaktin kautta liuku- tai ristikkäisten pintojen sijaan, välys pysyy lähellä nollaa koko kytkimen käyttöiän ajan. Vääntöjäykkyys on suhteellisen korkea, mikä tarkoittaa, että kytkin vääntyy hyvin vähän kuormituksen alaisena, mikä tukee sovelluksia, joissa kytkettyjen akselien välisen pyörimisajoituksen on pysyttävä yhtenäisenä, kuten generaattorien käyttöakselit voimalaitoksissa tai tarkkuusannostelupumppujen käyttölaitteet. Dynaaminen tasapainotuskyky on myös yleensä suotuisa, koska täysmetallinen rakenne välttää massan jakautumisen epäsäännöllisyydet, joita voi esiintyä jousipohjaisissa tai elastomeerirakenteissa suuremmilla pyörimisnopeuksilla.

Missä näitä kytkimiä käytetään Ghanan teollisissa käyttöjärjestelmissä?

Ghanan kaivossektorilla, mukaan lukien kulta- ja mangaanitoiminnot, liittyy usein kuljettimen ja murskaimen käyttöjärjestelyjä, joissa moottorin sijoittelu määräytyy rakenteellisen sijoittelun sijaan käytettävän laitteiston läheisyyden mukaan, mikä tekee väliakselikytkimien rakenteesta käytännöllisen sopivan näiden erillään olevien komponenttien yhdistämiseen suuremmassa käyttöjärjestelmässä. Sementin valmistuslaitokset käyttävät samanlaisia ​​pitkäjänteisiä kytkentäjärjestelyjä uunin käyttöjärjestelmissä, joissa lämpölaajeneminen pitkin akselin pituutta jatkuvien polttojaksojen aikana edellyttää, että kalvokokoonpanot korjaavat siirtymän, joka kehittyy vähitellen käytön aikana.

Sähköntuotantolaitokset, mukaan lukien lämpö- ja vesivoimalaitokset, käyttävät kalvokytkimiä, joissa on väliakselit turbiinien yhdistämiseksi generaattoreihin, jotka on sijoitettu kiinteälle etäisyydelle toisistaan ​​voimalaitoksen sijoittelussa. Vedenkäsittely- ja kastelupumppulaitteistot käyttävät myös tätä kytkentätyyppiä, jossa pumpun ja moottorin sijoittelu on erotettu rakenteellisista tai ylläpitovaatimuksista, jolloin vääntömomentti kulkee raon poikki, kun taas kalvoosat käsittelevät mahdolliset kohdistusvirheet kussakin liitäntäpisteessä.

Mitä tulee tarkistaa ennen tämän kytkentätyypin valitsemista ja asentamista?

Valinta alkaa liitetyn laitteiston vääntömomentti- ja pyörimisnopeusvaatimusten tarkistamisella kytkimen nimellistehoa vastaan ​​sekä todellisen asennusjänteen mittaamisesta, jotta väliakselin pituus voidaan määrittää oikein kyseiselle käyttöjärjestelmälle. Akselin reiän halkaisijan ja kiilauran mittojen sekä käyttö- että vetopuolen on vastattava tarkasti kytkimen napoja, koska huonosti asennettu liitos voi aiheuttaa tärinää riippumatta siitä, kuinka hyvin itse kalvokokoonpano on luokiteltu käyttötarkoitukseen.
