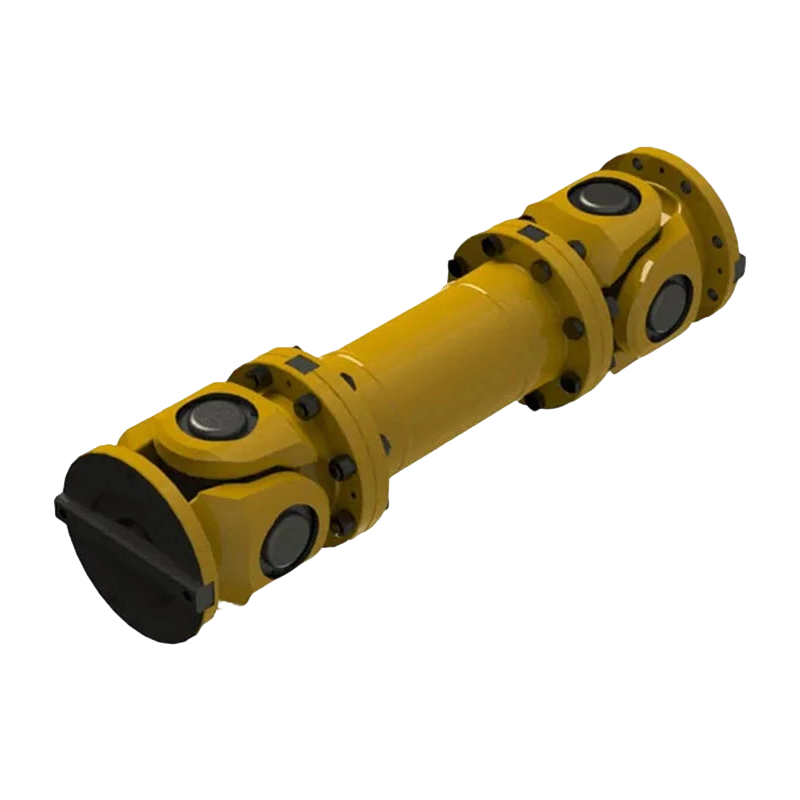

SWC-WF-tyyppinen suurikokoinen yleisliitin ilman laajennuslaippaa
SWC-WF-sarjan laippaton yleisnivel saavuttaa erittäin tehokkaan voimansiirron kiinteillä akselivälillä tarkan yleisnivelkokoonpanon avulla. Sen ydinlaipaton muotoilu parantaa merkittävästi voimansiirtojärjestelmän yleistä vääntöjäykkyyttä. Tämä tuote voi joustavasti kompensoida 5° - 15° akselin kohdistusvirheitä, mikä vähentää tehokkaasti tehohäviötä käytön aikana optimoimalla vääntömomentin siirron tehokkuutta ja vähentämällä merkittävästi sisäistä jännitystä. Tämä takaa erittäin tasaisen ja jatkuvan toiminnan suurille teollisille voimansiirtoketjuille.
Teknisesti tällä kytkimellä on erittäin vahva kantavuus: pyörimishalkaisija on 620–1200 mm, nimellisvääntömomentti jopa 12 000 kN·m ja väsymismomentti jopa 7 200 kN·m. Sen huolella valitut materiaalit ja erittäin korkea valmistustarkkuus tekevät siitä laajan käyttökelpoisen metallurgisessa valssauksessa, kaivosmurskauksessa ja suurissa nostolaitteissa. Ylivoimaisen pitkäkestoisen kestävyytensä ja yksinkertaistetun rakenteensa, joka ei vaadi siirtymän kompensointia, ansiosta siitä on tullut ihanteellinen valinta nykyaikaiselle raskaalle teollisuudelle, joka etsii korkeaa luotettavuutta ja kompakteja voimansiirtoratkaisuja.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

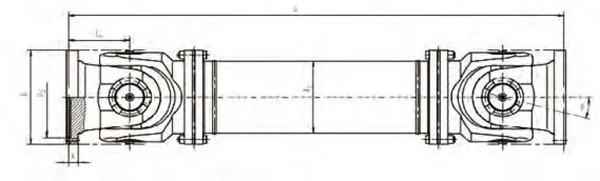

Suurikokoisen WF-tyypin yleisliittimen perusparametri ja päämitat ilman laajennuslaippaa
| Kirjoita | Pyörimishalkaisija D/mm | Nimellinen vääntömomentti Tn/kN.m | Väsymisvääntömomentti Tf/kN.m | Laakerin käyttöikätekijä L | Akselin kulma β/(°) | Koko /mm | ||||||||||
| L min | D₁ (Js11) | D₂ (H7) | D3 | L m | nx φd | k | ||||||||||
| β = 5° | β = 10° | β = 15° | β = 5° | β = 10° | β = 15° | |||||||||||
| SWC620WF | 620 | 1600 | 960 | 0,21 × 10⁶ | 5° | 2140 | 2220 | 2260 | 575 | 500 | 480 | 325 | 345 | 355 | 20×φ26 | 70 |
| 1400 | 840 | 0,16 × 10⁶ | 10° | |||||||||||||
| 1220 | 730 | 0,13 × 10⁶ | 15° | |||||||||||||
| SWC680WF | 680 | 2180 | 1310 | 0,51 × 10⁶ | 5° | 2250 | 2350 | 2390 | 635 | 550 | 530 | 350 | 375 | 385 | 24×φ26 | 70 |
| 1900 | 1140 | 0,41 × 10⁶ | 10° | |||||||||||||
| 1640 | 980 | 0,32 × 10⁶ | 15° | |||||||||||||
| SWC740WF | 740 | 2800 | 1680 | 1,18 × 10⁶ | 5° | 2500 | 2626 | 2660 | 685 | 600 | 590 | 385 | 415 | 425 | 24×φ33 | 80 |
| 2450 | 1470 | 0,98 × 10⁶ | 10° | |||||||||||||
| 2100 | 1260 | 0,75 × 10⁶ | 15° | |||||||||||||
| SWC780WF | 780 | 3300 | 1980 | 1,73 × 10⁶ | 5° | 2600 | 2740 | 2800 | 725 | 640 | 630 | 405 | 440 | 455 | 24×φ33 | 90 |
| 2860 | 1720 | 1,48 × 10⁶ | 10° | |||||||||||||
| 2500 | 1500 | 1,06 × 10⁶ | 15° | |||||||||||||
| SWC840WF | 840 | 4100 | 2460 | 3,63 × 10⁶ | 5° | 2840 | 2920 | 2980 | 775 | 680 | 660 | 460 | 480 | 495 | 24×φ39 | 100 |
| 3580 | 2150 | 3,11 × 10⁶ | 10° | |||||||||||||
| 3100 | 1860 | 2,23 × 10⁶ | 15° | |||||||||||||
| SWC920WF | 920 | 5390 | 3230 | 9,02 × 10⁶ | 5° | 3020 | 3120 | 3180 | 855 | 730 | 750 | 500 | 525 | 540 | 24×φ39 | 110 |
| 4700 | 2820 | 8,12 × 10⁶ | 10° | |||||||||||||
| 4050 | 2430 | 5,62 × 10⁶ | 15° | |||||||||||||
| SWC1000WF | 1000 | 6900 | 4140 | 18,2 × 10⁶ | 5° | 3270 | 3350 | 3430 | 920 | 800 | 790 | 555 | 575 | 595 | 20×φ45 | 125 |
| 6000 | 3600 | 15,3 × 10⁶ | 10° | |||||||||||||
| 5200 | 3120 | 12,2 × 10⁶ | 15° | |||||||||||||
| SWC1100WF | 1100 | 9200 | 5500 | 46,0 × 10⁶ | 5° | 3660 | 3740 | 3840 | 1020 | 880 | 860 | 610 | 630 | 655 | 20×φ45 | 135 |
| 8000 | 4800 | 36,1 × 10⁶ | 10° | |||||||||||||
| 6900 | 4140 | 30,3 × 10⁶ | 15° | |||||||||||||
| SWC1200WF | 1200 | 12000 | 7200 | 110×10⁶ | 5° | 3930 | 3990 | 4110 | 1110 | 960 | 940 | 670 | 685 | 715 | 20×φ52 | 150 |
| 10400 | 6240 | 94×10⁶ | 10° | |||||||||||||
| 9000 | 5400 | 74×10⁶ | 15° | |||||||||||||
