SWC-WF-tyyppinen laippa-yleisliitin ilman laajennushitsausta

Name: SWC-WF-tyyppinen laippa-yleisliitin ilman laajennushitsausta
Rating: 5 (99 reviews)

SWC-WF-tyyppinen laajenematon hitsattu laippaliitos tarjoaa vakaan ja tehokkaan voimansiirtoratkaisun raskaisiin työolosuhteisiin, jotka eivät vaadi toistuvaa aksiaalikompensointia virtaviivaisen hitsaamattoman laipparakenteensa ansiosta, erityisesti tarkkuusteollisuudessa, kuten paperinvalmistuksessa, kemianteollisuudessa ja yleisessä valmistuksessa. Kytkimessä on erittäin luja metalli, ei-elastinen elementti, ja sen tärkeimmät edut ovat erinomainen kulman kompensointikyky (akselin maksimikulma jopa 15°) ja erittäin korkea vääntömomentin siirtotehokkuus. Nimellisvääntömomentti kestää jopa 1000 kN · m, mikä varmistaa raskaiden koneiden järjestelmien liitoksen vakauden ja käyttökestävyyden ankarissa olosuhteissa. Toisin kuin kevyt Nylon Gear Coupling tai Nylon Sleeve Gear Coupling, SWC-WF-sarja keskittyy enemmän rakenteelliseen jäykkyyteen ja helppoon asennukseen suurella vääntömomentilla. Monimutkaisia automatisoituja tuotantolinjoja rakennettaessa se voidaan kuitenkin integroida joustavasti komponentteihin, kuten nailoninen sisävaihdekytkin ja joustava nailonvaihdekytkin, jotta se vastaa voimansiirron tarkkuuden ja järjestelmän joustavan mukauttamisen vaatimuksia, mikä parantaa merkittävästi koko järjestelmän yleistä tehokkuutta ja vähentää ylläpitokustannuksia.

Ota yhteyttä

PDF lataus

PREV: Ei aiempaa artikkelia
SEURAAVA: SWC-BH vakiolaajenemishitsattu yleisliitin

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

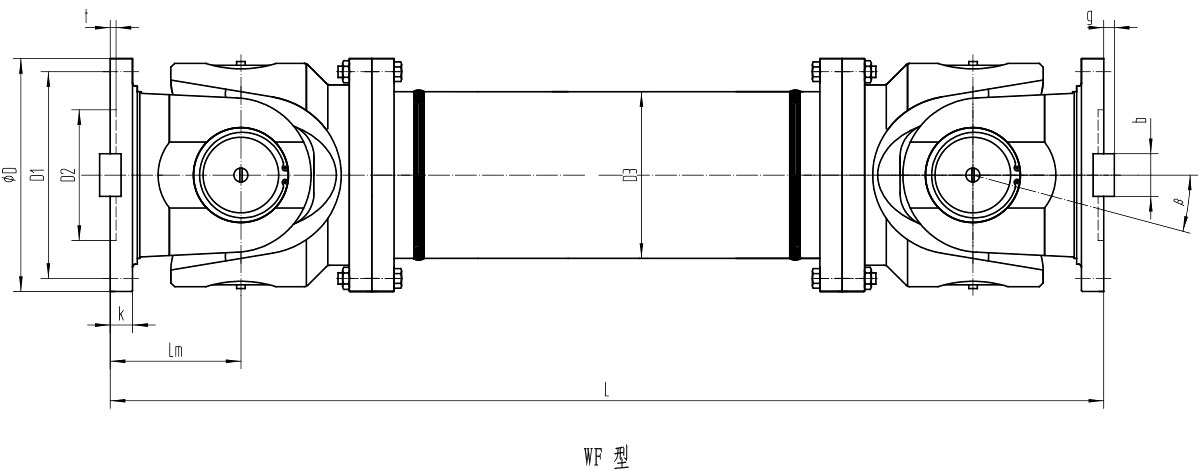

WF-tyyppisen suuren yleiskytkimen perusparametrit ja päämitat ilman laajennuslaippaa

Kirjoita	Pyörimishalkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymisvääntömomentti Tf/kN·m	Laakerin käyttöikätekijä L	Akselin kulma β/(°)	Mitat/mm										Hitausmomentti I/kg·m²		Massa m/kg
Kirjoita	Pyörimishalkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymisvääntömomentti Tf/kN·m	Laakerin käyttöikätekijä L	Akselin kulma β/(°)	L _min	D₁(js11)	D₂(H7)	D3	L _m	n×φd	k	t	b(h9)	g	L _min	Kasvata 100 mm	L _min	Kasvata 100 mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82 × 10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28 × 10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79 × 10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44 × 10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86 × 10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25 × 10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2,154 × 10⁴	≤15	1360	435	275	351	270	16 × φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6,335 × 10⁴	≤15	1510	492	320	426	305	16 × φ31	50	12	100	22.5	68.48	1.357	1663	34
