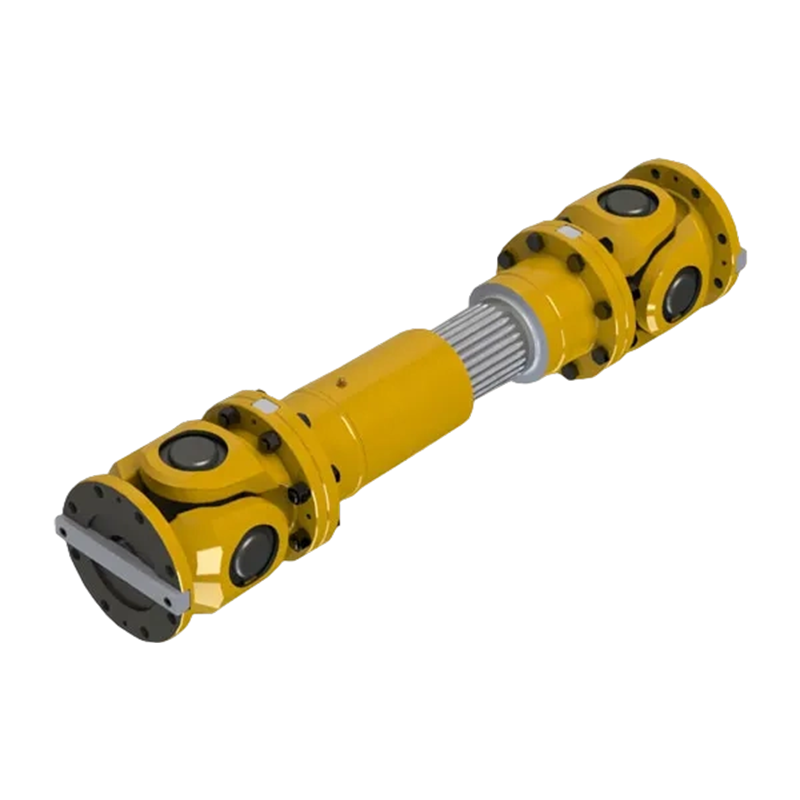

SWC-BF-standardin laajennuslaippatyyppinen yleisliitin

Name: SWC-BF-standardin laajennuslaippatyyppinen yleisliitin
Rating: 5 (99 reviews)

SWC-BF-standardi teleskooppinen laippanivel on edistyksellinen suunnitteluratkaisu, joka on suunniteltu täyttämään tehokkaan vääntömomentin siirron ja kulman poikkeaman kompensoinnin vaatimukset. Sen ainutlaatuinen laipparakenne ja teleskooppinen rakenne tekevät siitä erinomaisen aksiaalisen siirtymän ja kulmavirheen vaimentamisessa, vähentäen tehokkaasti liitoslaitteiden rasitusta ja pidentäen järjestelmän yleistä käyttöikää. Tällä kytkimellä on vankka laipparakenne ja erittäin korkea vääntömomentin kantavuus (kuten SWC550BF-mallin nimellisvääntömomentti voi olla jopa 1000 kN · m), joka soveltuu vaativiin teollisiin käyttöympäristöihin, kuten metallurgiaan, petrokemianteollisuuteen, meritekniikkaan ja raskaisiin koneisiin. Samalla kun tarjotaan tällaisia raskaita vaihteistoratkaisuja, asiaankuuluvat kentät integroivat usein komponentteja, kuten Nylon Gear Coupling, Nylon Sleeve Gear Coupling, Nylon Inner Gear Coupling ja Flexible Nylon Gear Coupling vastaamaan joustavan vaihteiston tarpeisiin eri työolosuhteissa varmistaen tarkan ja luotettavan voimansiirron. Tuote noudattaa tiukasti alan standardeja tuotannossa, mikä varmistaa korkean johdonmukaisuuden ja yhteensopivuuden. Sen helppo asennus ja alhaiset huoltovaatimukset vähentävät merkittävästi yrityksen käyttökustannuksia ja seisokkeja.

Ota yhteyttä

PDF lataus

PREV: SWC-BH vakiolaajenemishitsattu yleisliitin
SEURAAVA: SWC-BF isokokoinen vakiolaajennuslaippa yleisliitin

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

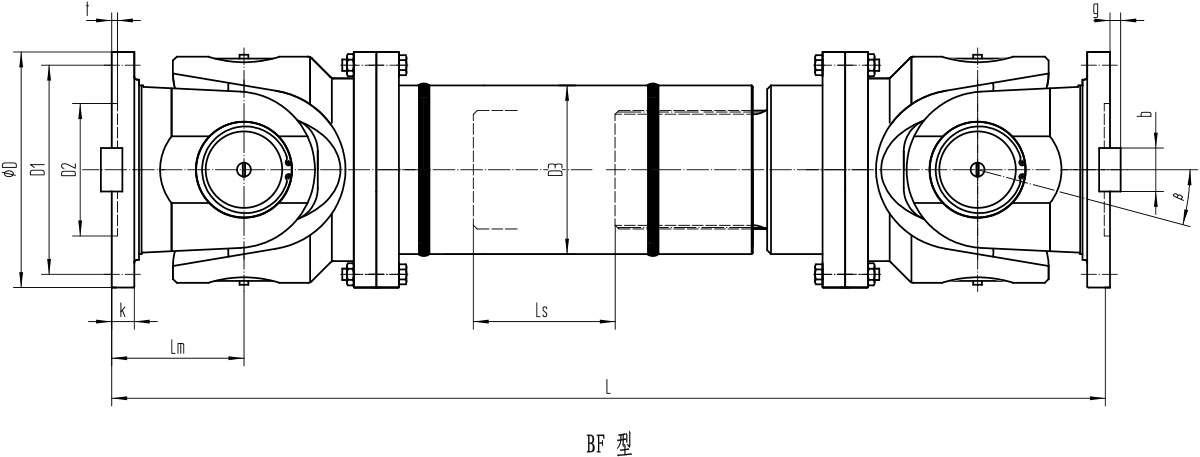

BF-standardin laajennuslaipan yleiskytkimen perusparametrit ja päämitat

Kirjoita	kierto Halkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymys vääntömomentti Tf/kN·m	Laakerin elämää tekijä L	Akseli Kulma β/(°)	Laajentaminen sopimus määrä Ls/mm	Mitat/mm										Hitausmomentti I/kg·m²		massa m/kg
Kirjoita	kierto Halkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymys vääntömomentti Tf/kN·m	Laakerin elämää tekijä L	Akseli Kulma β/(°)	Laajentaminen sopimus määrä Ls/mm	L _min	D1 (jS11)	D₂ (H7)	D3	Lm	n×φd	k	t	b (h9)	g	L _min	Kasvata 100 mm	L _min	Kasvata 100 mm
SWC180BF	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.267	0.007	80	2.8
SWC200BF	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.505	0.013	109	3.7
SWC225BF	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.788	0.023	138	4.9
SWC250BF	250	80	40	2,82 × 10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	1.445	0.028	196	5.3
SWC285BF	285	120	58	8,28 × 10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.873	0.051	295	6.3
SWC315BF	315	160	80	2,79 × 10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	5.094	0.08	428	8
SWC350BF	350	225	110	7,44 × 10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	7.476	0.146	582	11.5
SWC390BF	390	320	160	1,86 × 10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	16.62	0.222	817	15
SWC440BF	440	500	250	8,25 × 10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	28.24	0.474	1290	21.7
SWC490BF	490	700	350	2,154 × 10⁴	≤15	190	1985	435	275	351	270	16 × φ31	47	12	90	22.5	48.43	0.69	1721	27.3
SWC550BF	550	1000	500	6,335 × 10⁴	≤15	240	2300	492	320	426	305	16 × φ31	50	12	100	22.5	86.98	1.357	2567	34
