SWC-BH vakiolaajenemishitsattu yleisliitin

Name: SWC-BH vakiolaajenemishitsattu yleisliitin
Rating: 5 (99 reviews)

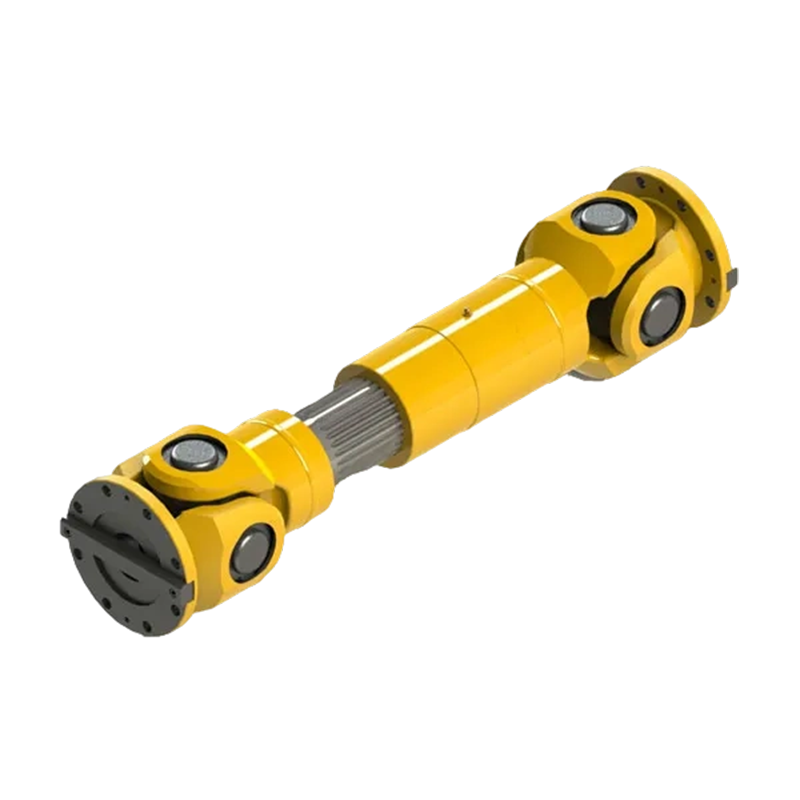

SWC-BH-standardi teleskooppinen hitsattu yleisnivel on tehokas ja monipuolinen voimansiirtoratkaisu, joka on suunniteltu erityisesti siirtämään suuria vääntömomentteja akselien välillä kulmapoikkeamilla. Sen ydin on ainutlaatuisessa teleskooppirakenteessa, jonka avulla se voi joustavasti kompensoida aksiaalista siirtymää ja mukautua merkittäviin kulmavirheisiin, mikä vähentää tehokkaasti kytkettyjen laitteiden jännityskuormitusta ja parantaa koko voimansiirtojärjestelmän luotettavuutta. Tämä tuotesarja on valmistettu tarkkuushitsaustekniikalla, jolla on erittäin korkea rakenteellinen lujuus ja kestävyys. Sen nimellinen vääntömomentin kantokyky voi olla jopa 1000 kN · m, mikä pystyy vastaamaan erilaisiin koviin teollisiin haasteisiin. Monimutkaisia voimansiirtoketjuja rakennettaessa tämä raskaaseen hitsattu rakenne yhdistetään usein komponenttien, kuten Nylon Gear Coupling tai Nylon Sleeve Gear Coupling, kanssa tarkan ja vakaan tehon varmistamiseksi eri käyttöolosuhteissa.

SWC-BH-standardin mukainen teleskooppinen hitsattu yleisnivel noudattaa tiukasti teollisuuden standardeja tuotannossa ja sillä on erinomainen yhteensopivuus ja yhtenäisyys. Sitä käytetään laajasti keskeisillä teollisuuden aloilla, kuten metallurgiassa, kaivosteollisuudessa, energiassa ja materiaalinkäsittelyssä. Sen helppo asentaa ja huoltaa ominaisuudet voivat vähentää merkittävästi yritysten käyttökustannuksia ja lyhentää laitteiden seisokkeja, mikä takaa raskaiden koneiden jatkuvan toiminnan.

Ota yhteyttä

PDF lataus

PREV: SWC-WF-tyyppinen laippa-yleisliitin ilman laajennushitsausta
SEURAAVA: SWC-BF-standardin laajennuslaippatyyppinen yleisliitin

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

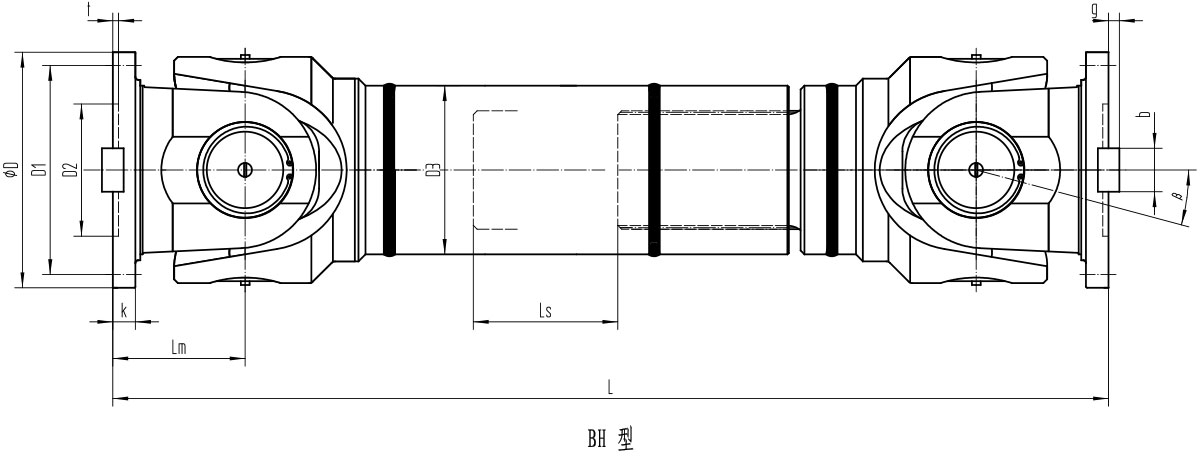

BH-standardin laajennushitsatun yleisliittimen perusparametrit ja päämitat

Kirjoita	kierto Halkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymisvääntömomentti Tf/kN·m	Laakerin elämää tekijä L	Akselin kulma β/(°)	Laajentaminen sopimus määrä Ls/mm	Mitat/mm										Hitausmomentti I/kg·m²		massa m/kg
Kirjoita	kierto Halkaisija D/mm	Nimellinen vääntömomentti Tn/kN·m	Väsymisvääntömomentti Tf/kN·m	Laakerin elämää tekijä L	Akselin kulma β/(°)	Laajentaminen sopimus määrä Ls/mm	L _min	D1 (jS11)	D₂ (H7)	D3	L _m	n×φd	k	t	b (h9)	g	L _min	Kasvata 100 mm	L _min	Kasvata 100 mm
SWC100BH	100	2.5	1.25	5,795 × 10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4,641 × 10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0,51 × 10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2,82 × 10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8,28 × 10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2,79 × 10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7,44 × 10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1,86 × 10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8,25 × 10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2,154 × 10 ⁴	≤15	190	1985	435	275	351	270	16 × φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6,335 × 10 ⁴	≤15	240	2300	492	320	426	305	16 × φ31	50	12	100	22.5	68.92	1.357	2380	34
