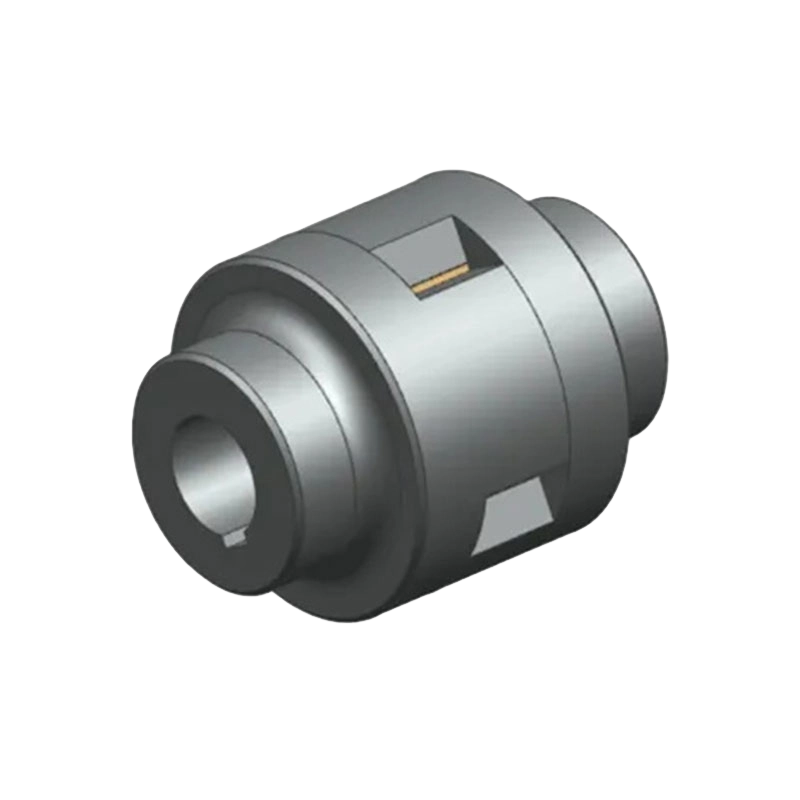

HN-tyyppinen liukukytkin
The HN-tyyppinen liukukytkin on tarkasti valmistettu mekaaninen kytkinjärjestelmä, joka on erityisesti suunniteltu siirtämään vääntömomenttia kahden akselin välillä samalla kun se kompensoi tehokkaasti kulma- ja yhdensuuntaisuusvirheitä. Kytkimessä on innovatiivinen liukumekanismi, joka varmistaa tasaisen voimansiirron vähentäen samalla liitettyjen mekaanisten komponenttien painetta, mikä parantaa merkittävästi järjestelmän yleistä luotettavuutta. Tämä on ratkaisevan tärkeää teollisissa sovelluksissa, joissa tarkka kohdistus on vaikeaa tai käyttöolosuhteet vaihtelevat.
Materiaalin ja suorituskyvyn suhteen HN-tyyppinen liukukytkin on valmistettu lujista materiaaleista, kuten ruostumattomasta teräksestä tai alumiiniseoksesta, joilla on erinomaiset vääntömomentin siirtoominaisuudet. Niissä on myös pieni välysrakenne varmistaakseen tarkan ja tehokkaan tehonsäädön, mikä tekee niistä erityisen sopivia skenaarioihin, joissa on tiukat vaatimukset tarkalle paikannukselle ja liikkeenohjaukselle. Lisäksi tuotteella on erinomainen korroosionkestävyys yhdistettynä sen kompaktiin ja kevyeen ulkomuotoon, joka ei ainoastaan säilytä pitkäaikaista kestävyyttä ankarissa käyttöympäristöissä, vaan myös maksimoi asennustilan ja vähentää laitteiden painoa.
The HN-tyyppinen liukukytkin on laajalti käytetty, ja se kattaa useita moderneja teollisuuden aloja, kuten työstökoneet, robotit ja automaatiojärjestelmät, pakkauskoneet, painolaitteet, materiaalinkäsittely, tekstiilikoneet, elintarvikejalostus ja autovalmistus. Erityisvaatimusten mukaan HN-tyyppinen liukukytkin tarjoaa useita eritelmiä HN1:stä HN10:een. Sen nimellisvääntömomenttialue voi kattaa 16 N.m - 5000 Nm, ja suurin sallittu nopeus voi olla 10 000 r/min. Se pystyy joustavasti vastaamaan teollisuuden voimansiirtotarpeisiin erilaisilla kuormituksilla ja nopeuksilla.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

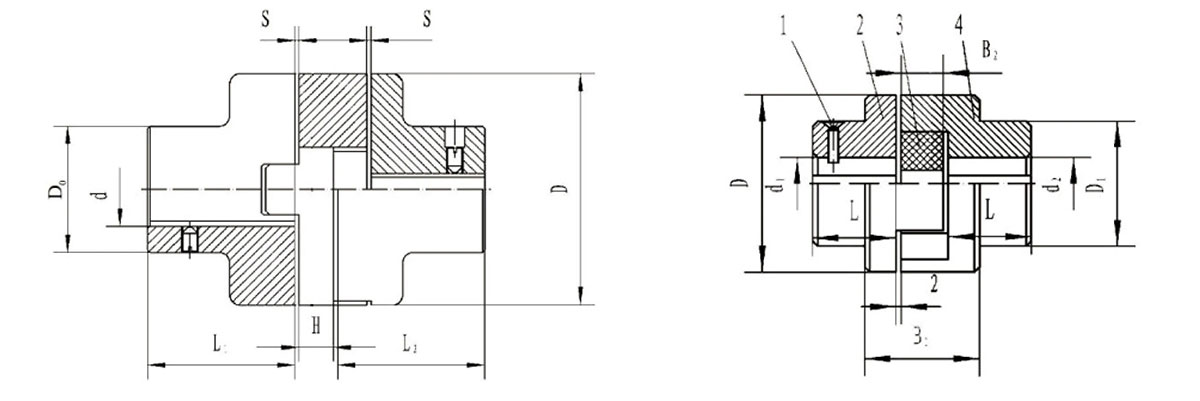

1、Ruuvi 2、Puoliliitin 3、Liukusäädin
HN-tyyppisen liukukytkimen perusparametrit ja päämitat
| Kirjoita | Nimellisvääntömomentti Tn(N.m) | Sallittu nopeus [n]r/min | Akselin reiän halkaisija d₁,d2 | Akselin reiän pituus | D | D1 | B1 | B2 | I | Hitausmomentti I/kg·m² | Massa m/kg | |
| Y | J1 | |||||||||||
| L | ||||||||||||
| HN1 | 16 | 10000 | 10,11 | 25 | 22 | 40 | 30 | 52 | 13 | 6 | 0.6 | 0.0007 |
| 12,14 | 32 | 27 | ||||||||||
| HN2 | 31.5 | 8200 | 12,14 | 32 | 27 | 50 | 32 | 56 | 18 | 5 | 1.5 | 0.0038 |
| 16,18 | 42 | 30 | ||||||||||
| HN3 | 63 | 7000 | 18,19 | 42 | 30 | 70 | 40 | 60 | 18 | 5 | 1.8 | 0.0063 |
| 20,22 | 52 | 38 | ||||||||||
| HN4 | 160 | 5700 | 20,22,24 | 52 | 38 | 80 | 50 | 64 | 18 | 8 | 2.5 | 0.013 |
| 25,28 | 62 | 44 | ||||||||||
| HN5 | 280 | 4700 | 25,28 | 62 | 44 | 100 | 70 | 75 | 23 | 10 | 5.8 | 0.045 |
| 30,32,35 | 82 | 60 | ||||||||||
| HN6 | 500 | 3300 | 30,32,35,38 | 82 | 60 | 120 | 80 | 90 | 33 | 15 | 9.5 | 0.12 |
| 40,42,45 | 112 | 84 | ||||||||||
| HN7 | 900 | 3200 | 40,42,45,48 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 25 | 0.43 |
| 50,55 | 112 | 84 | ||||||||||
| HN8 | 1800 | 2400 | 50,55 | 112 | 84 | 190 | 120 | 150 | 48 | 25 | 55 | 1.98 |
| 60,63,65,70 | 142 | 107 | ||||||||||
| HN9 | 3550 | 1800 | 65,70,75 | 142 | 107 | 250 | 150 | 180 | 58 | 25 | 85 | 4.9 |
| 80,85 | 172 | 132 | ||||||||||
| HN10 | 5000 | 1500 | 80,85,90,95 | 172 | 132 | 350 | 190 | 180 | 58 | 40 | 120 | 7.5 |
| 100 | 212 | 167 | ||||||||||
