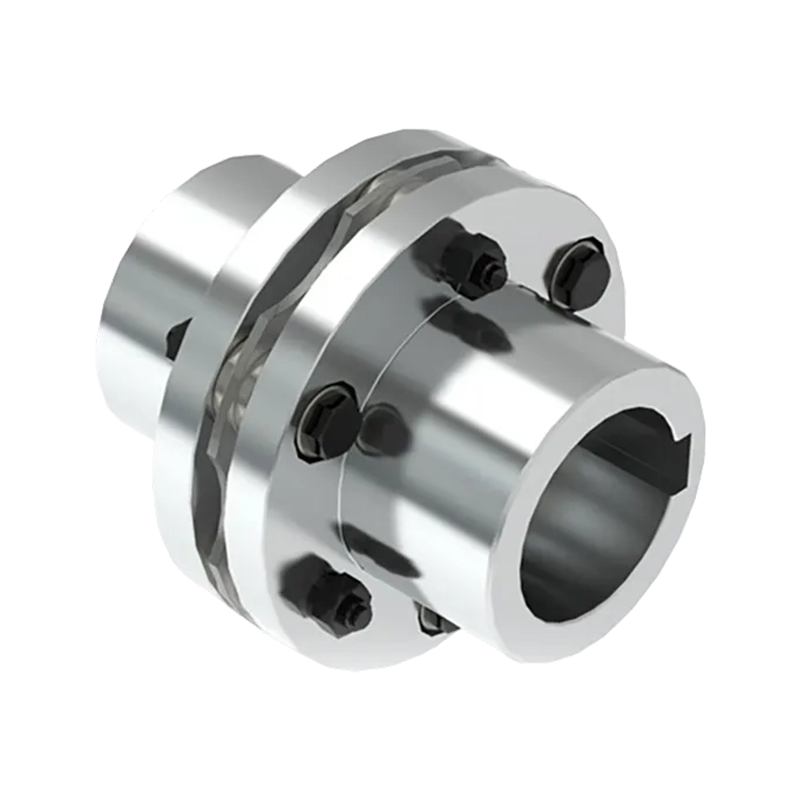

MP-kalvokytkin (Q/YP 21001X-2018)

Name: MP-kalvokytkin (Q/YP 21001X-2018)
Rating: 5 (99 reviews)

MP-kalvoliitin (Q/YP 21001X-2018 -standardin mukainen) on edistynyt metallien elastisten elementtien voimansiirtolaite, joka on suunniteltu erittäin tarkkaan ja suuren vääntömomentin siirtoon. Sen ydin koostuu kalvoryhmästä, joka koostuu useista kerroksista erittäin lujia ruostumattomia teräslevyjä, jotka voivat kompensoida monimutkaisia kulma-, aksiaali- ja säteittäisiä siirtymiä metallin elastisen muodonmuutoksen kautta. Tällä tuotesarjalla on erittäin laaja kantavuusalue, nimellisvääntömomentilla 0,063 - 10 000 kN·m, ja ne voivat toimia vakaasti äärimmäisissä lämpötiloissa -40 ℃ - 250 ℃ ja syövyttävissä aineissa ilman voitelua, jolloin saavutetaan pitkäikäinen toiminta.

Teollisessa sovelluslogiikassa sillä on yksinkertaisempi rakenne ja pienempi tärinämelu verrattuna Snake Spring Couplingiin, ja se sopii erinomaisen tasapainonsa ansiosta paremmin nopeisiin työolosuhteisiin, mikä tekee siitä ihanteellisen ratkaisun korvaamaan perinteiset hammaspyöräkytkimet. Vaikka monet Snake Spring Coupling -valmistajat keskittyvät raskaaseen tärinänvaimennussuorituskykyyn, MP-tyyppinen kalvokytkin on yhdistetty tarkkuuslaipoilla ja kiinnikkeillä, mikä takaa korkean vääntöjäykkyyden ja tarjoaa erinomaisen huoltomukavuuden, jolloin käyttäjät voivat helposti purkaa ja koota voimansiirtokomponentteja ilman aksiaalista siirtymää.

Metallurgian, kemian, voiman ja laivanrakennusteollisuuden tärkeimpänä voimansiirtokomponenttina tämän tuotteen korkeaa luotettavuusindeksiä pidetään usein huippuluokan suorituskyvyn lisäyksenä Snake Spring Coupling -toimittajien tarjoamaan joustavaan liitäntäratkaisuun, joka voi merkittävästi parantaa raskaiden voimajärjestelmien yleistä tehokkuutta ja vakautta monimutkaisissa käyttöolosuhteissa.

Ota yhteyttä

PDF lataus

PREV: MPJ-tyyppinen kalvokytkin väliakselilla (Q/YP 21002X-2018)
SEURAAVA: Ei seuraavaa artikkelia

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

MP-kalvokytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti Tn(N.m)	Sallittu nopeus [n]/r.min⁻1	Akselin reikä halkaisija d1.d2	Akselin reikä length			D	D1	t	Vääntö jäykkyys ×106/ n·m.rad-1	massa m/kg	Hetki hitaudesta I/kg·m²
				J1	Y	L Recom
				L	L
MP1	40	10700	14	27	32	35	80	39	8±0,2	0.37	0.9	0.0005
			16,18,19	30	42
			20,22,24	38	52
			25,28	44	62
MP2	63	9300	20,22,24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30,32,35,38	60	82
MP3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40,42,45	84	112
MP4	250	6700	30,32,35,38	60	82	55	128	77	11±0,2	0.81	4.2	0.006
			40,42,45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
MP6	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	14±0,3	1.42	9.6	0.024
			60,63,65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	15±0,4	1.90	12.5	0.0365
			60,63,65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60,63,65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		20±0,4	2.7	16.5	0.065
			60,63,65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60,63,65,70,71,75	107	142
			80,85,90	132	172
MP11	4000	3650	60,63,65,70,71,75	107	142	100	235	132	23±0,5	3.46	25	0.131
			80,85,90,95	132	172
MP12	5000	3400	60,63,65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	23±0,5	5.2	36	0.239
			80,85,90,95	132	172
			100 110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	27±0,6	7.8	45	0.38
			80,85,90,95	132	172
			100 110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100 110,120,125	167	212
MP16	20000	2450	75	107	142	140	350	186	32±0,7	10.23	75	0.85
			80,85,90,95	132	172
			100 110,120,125	167	212
			130	202	252
MP17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100 110,120,125	167	212
			130 140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100 110,120,125	167	212
			130 140,150	202	252
			160	242	302
MP19	40000	1950	100 110,120,125	167	212	175	440	245	38±0,9	14.26	150	2.69
			130 140,150	202	252
			160 170 180	242	302
MP20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130 140,150	202	252
			160 170 180	242	302
MP21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130 140,150	202	252
			160 170 180	242	302
			190 200	282	352
MP22	56000	1700	130 140,150	202	252	210	500	295		24.6	230	5.18
			160 170 180	242	302
			190 200	282	352
MP23	63000	1600	140 150	202	252	220	540	310	44±1	29.71	275	7.7
			160 170 180	242	302
			190 200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50±1,2	32.64	380	9.3
			160 170 180	242	302
			190 200,220	282	352
			240	330	410
MP25	100000	1400	160 170 180	242	302	255	620	350		37.69	410	15.3
			190 200,220	282	352
			240 250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190 200,220	282	352
			240 250,260	330	410
MP27	160000	1200	190 200,220	282	352	295	720	410	60±1,4	71.52	620	32.4
			240 250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240 250,260	330	410
			280 300	380	470
MP29	250000	1100	240 250,260	330	410	320	770	450		114.53	780	43.9
			280 300,320	380	470
MP30	315000	1050	250 260	330	410	350	820	490		130.76	950	60.5
			280 300,320	380	470
			340	450	550
