QJC-tyyppinen rumpukytkin (Q/YJ16027X-2018)

Name: QJC-tyyppinen rumpukytkin (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

Tuotteen yleiskatsaus:

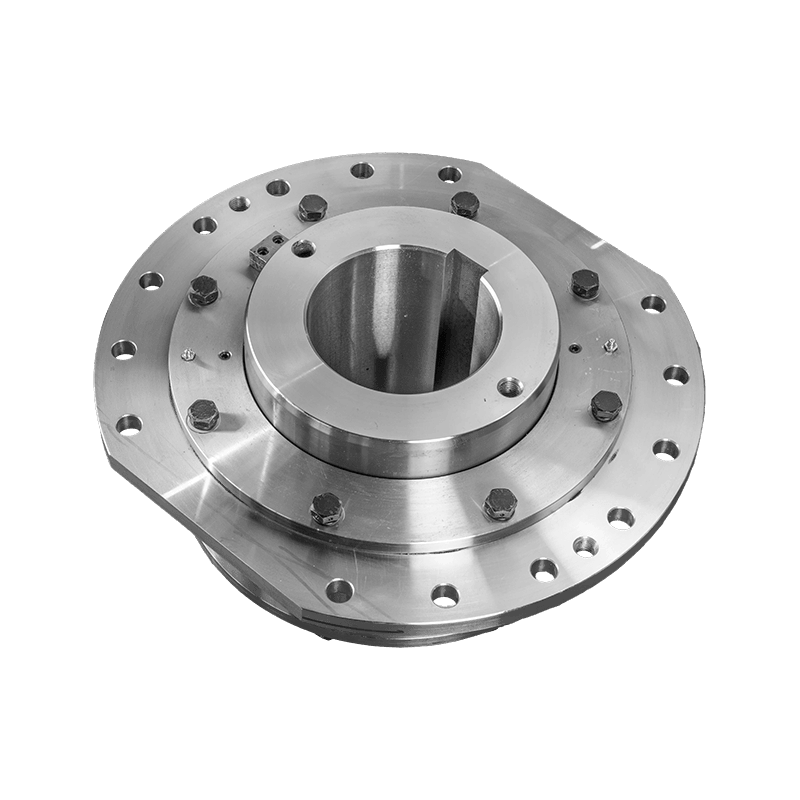

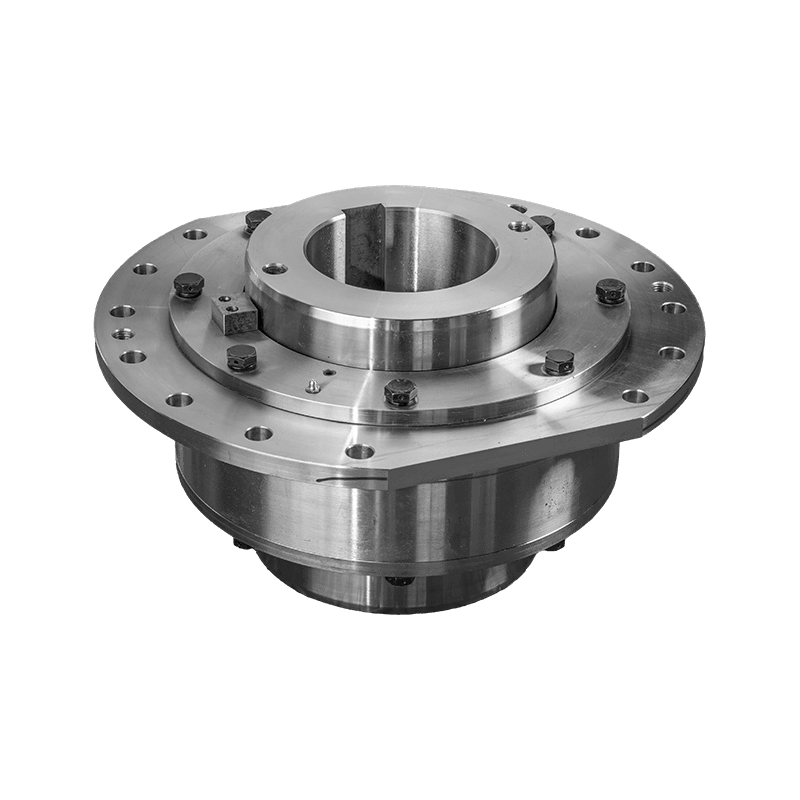

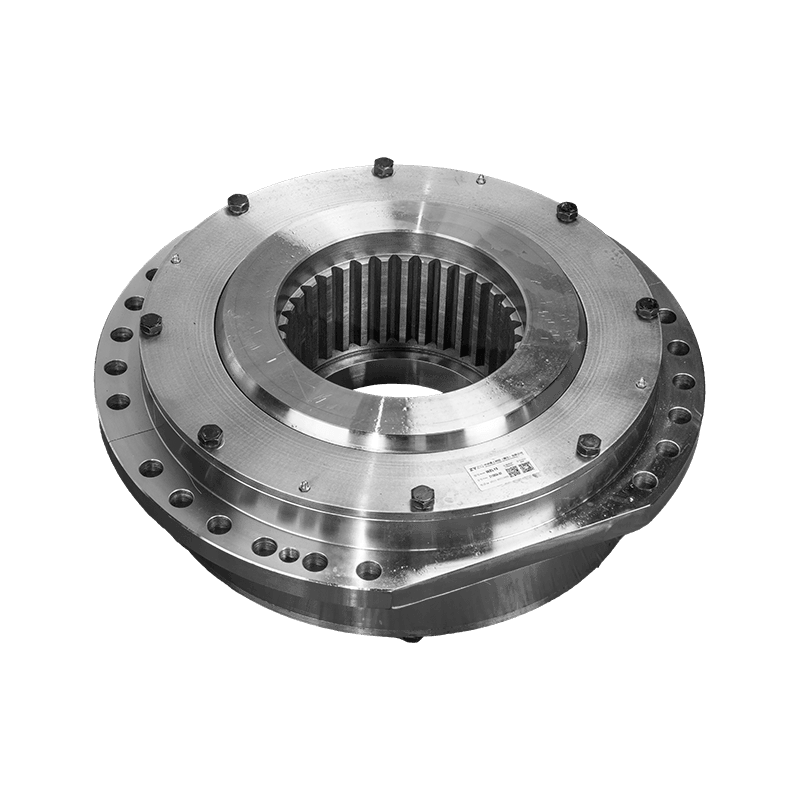

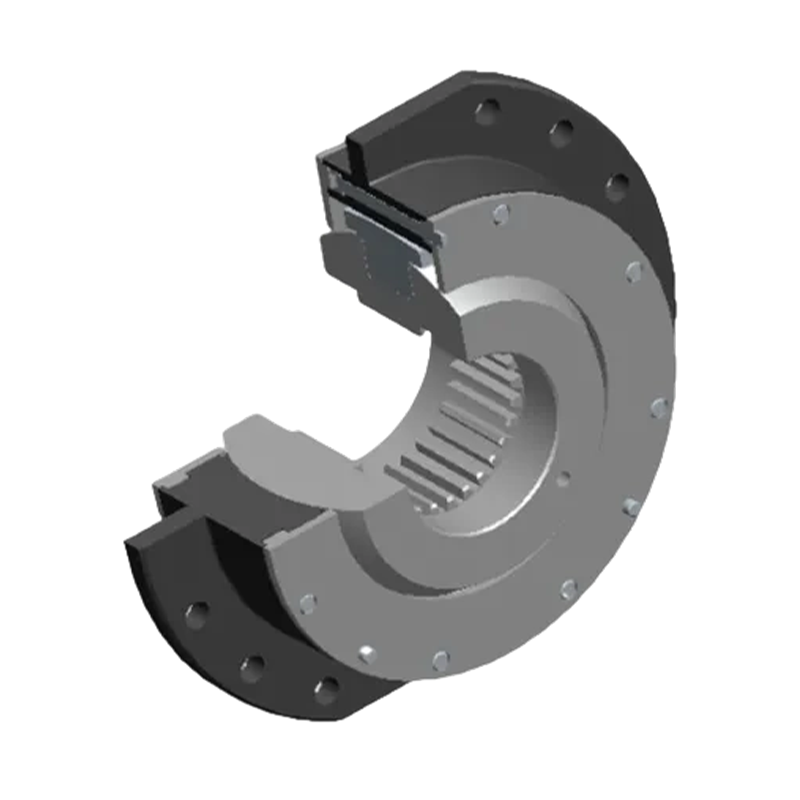

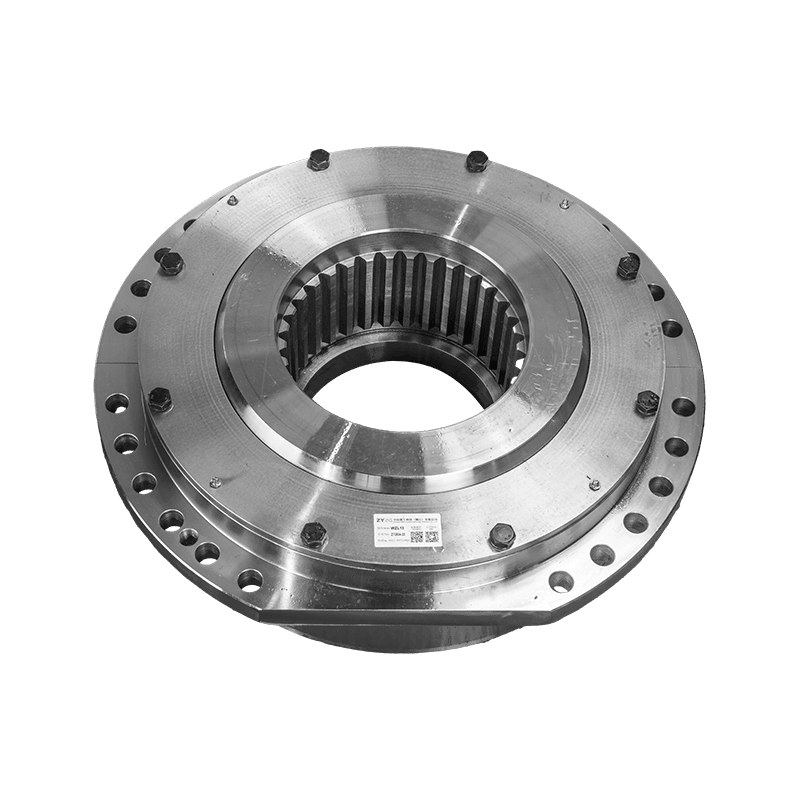

QJC-sarjan kruunuhammaspyöräkytkin (standardin Q/YJ16027X-2018 mukainen) on erittäin luotettava voimansiirtokomponentti, joka on suunniteltu vaativiin teollisuusympäristöihin. Se on suunniteltu erityisesti raskaisiin sovelluksiin, ja siinä yhdistyvät tarkasti valmistetut kruunuhammasnapat elastisiin pehmustuselementteihin, jotka tarjoavat erinomaisen vääntömomentin siirtotehokkuuden ja laitteiden suojan akseliliitoksille.

Key Advantages for International Buyers:

1. Superior Misalignment Handling: QJC:n tarkasti suunniteltu kruunuhammasrakenne kompensoi tehokkaasti kulma-, säteittäis- ja aksiaalisen akselivirheen. Tämä joustavuus yksinkertaistaa asennusta ja vähentää merkittävästi liitettyjen laitteiden (kuten moottoreiden ja vaihdelaatikoiden) kulumista, mikä pidentää järjestelmän käyttöikää.

2. Integrated Vibration Dampening: Toisin kuin perinteiset jäykät hammaspyöräkytkimet, QJC:ssä on elastomeerielementti, joka on sijoitettu kahden kruunuhammasnapan väliin. Tämä "tehopuskurina" toimiva rakenne vaimentaa tehokkaasti toiminnan tärinää ja ohimeneviä iskuja varmistaen järjestelmän tasaisen toiminnan monimutkaisissa kuormitusolosuhteissa.

3. Military-Grade Material Excellence: Korkealaatuisesta seos- tai hiiliteräksestä tarkasti taottu kytkin tarjoaa poikkeuksellisen iskunkestävyyden, väsymiskestävyyden ja korroosionkestävyyden. Se säilyttää rakenteellisen vakauden jopa ankarissa ympäristöissä, joille on ominaista voimakas pöly ja äärimmäiset lämpötilanvaihtelut, kuten kaivos- tai metallurgisissa kohteissa.

4. Modular Maintenance Efficiency: Yksinkertaisen modulaarisen rakenteensa ansiosta QJC-sarja mahdollistaa nopean purkamisen ja asennuksen. Tämä vähentää merkittävästi huollon seisokkeja ja alentaa pitkän aikavälin käyttökustannuksia.

5. High Torque-to-Weight Ratio: Kytkin tarjoaa valtavan vääntömomentin kantokyvyn kompaktissa rakenteessa, mikä tekee siitä ihanteellisen valinnan raskaille koneille, joissa tilaa on rajoitetusti, mutta tehontarve on korkea.

Ota yhteyttä

PDF lataus

PREV: GJC-rumpukytkin (Q/YJ 16028X-2018)
SEURAAVA: NC Nylon sisemmän hammaspyörän rummun hammaspyörän kytkin (Q/YG14021X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

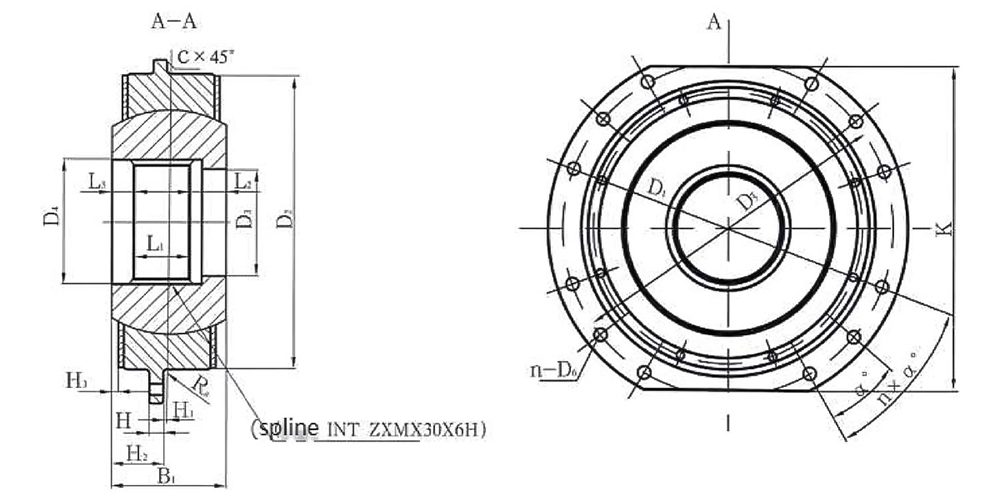

QJC-rumpukytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti KN·m	Siirtomomentti KN.m						Spline	K	B1	D1	D₂	D3	D4	D5	H	H1	H2	H3	L₁	L₂	L₃	n-D6	Pultti	n × α°	Ra	c	Hetki / inertia I/kg·m²	massa m/kg
		Työväenluokka
		M3	M4	M5	M6	M7	M8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3m	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	M12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5m	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	M16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3m	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	M16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3m	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	M16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5m	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	M16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5m	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	M16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5m	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	M20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5m	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	M20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5m	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	M20	2×20	2.5	3	4.49	157
QJC10	125	125	112	100	90	80	71	38Zx5m	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	M20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8m	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	M20	2×20	2.5	4	12.5	290
QJC12	315	315	280	250	224	200	190	30Zx8m	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	M20	5×10	2.5	5	16.4	335
QJC13	400	400	355	315	280	250	222	34Zx8m	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	M24	5×10	3	6	23.13	393
QJC14	500	500	450	400	355	315	280	38Zx8m	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	M24	5×10	3	5	39.18	551
QJC15	630	630	560	500	450	400	355	44Zx8m	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	M24	5×10	3	6	59.25	693
QJC16	800	800	710	630	560	500	450	50Zx8m	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	M24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10m	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	M27	5×10	4	6	260.4	1950
QJC18	1490	1490	1380	1250	1120	1000	900	56Zx10m	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	M27	5×10	4	6	337.8	2250

Huomaa: Jos tarvitset suurempia teknisiä tietoja rumpuliittimestä, voimme myös suunnitella ja valmistaa.
