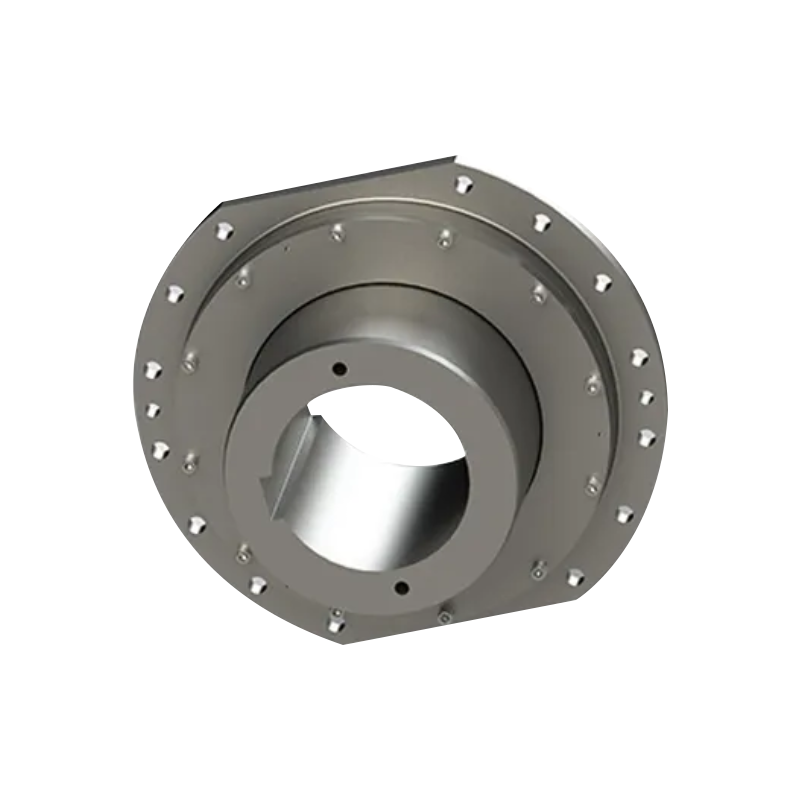

QGCA-tyyppinen sylinterimäinen akselin reikäkytkin pallomainen rullakytkin (Q/YJ 16030X-2018)

Name: QGCA-tyyppinen sylinterimäinen akselin reikäkytkin pallomainen rullakytkin (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

QGCA-tyyppinen sylinterimäinen reikäinen pallomainen rullakytkin (yhteensopiva Q/YJ 16030X-2018 -standardin kanssa) Siinä on sylinterimäinen akselireikä ja pallomaiset rullat, mikä yksinkertaistaa huomattavasti koneistus- ja kokoonpanoprosesseja säilyttäen samalla suuren monipuolisuuden. Tällä tuotteella on erittäin vahva kantavuus, nimellisvääntömomenttialue 4kN·m - 900kN·m ja suurin sallittu radiaalinen voima 520 kN. Perinteisiin vaihteistokytkimiin verrattuna se tarjoaa noin 30 % suorituskyvyn parannuksen, joka riittää kestämään kovia iskuja ja toistuvia käynnistys-pysäytysolosuhteita M3-M8 käyttöalueilla. Telojen ja reiän välisen pallomaisen kosketusrakenteen ansiosta sillä ei ole vain 1,5°:n automaattista kulmasiirtymän kompensointikykyä, joka vaimentaa tehokkaasti asennusvirheiden ja rungon muodonmuutosten aiheuttamaa rasitusta, vaan se toimii samalla tavalla kuin itsesuuntautuva laakeri, mikä vähentää merkittävästi alennusventtiilin ulostuloakselin ylimääräistä taivutusmomenttia ja suojaa siten vaurioitumiselta. Lisäksi tällä kytkimellä on kompakti rakenne ja se toimii sujuvasti ja hiljaisesti. Yhdessä sisäänrakennetun kulumisilmaisimen kanssa se tarjoaa ihanteellisen teknisen tuen raskaiden koneiden tehokkaaseen sijoitteluun ja kätevään kunnonvalvontaan ahtaissa tiloissa.

Ota yhteyttä

PDF lataus

PREV: LC-rullaketjun kytkentä (Q/YL 17031X-2018)
SEURAAVA: QGC-tyyppinen evoluutiomainen rihlakytkin pallomainen rullakytkin (Q/YJ16029X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

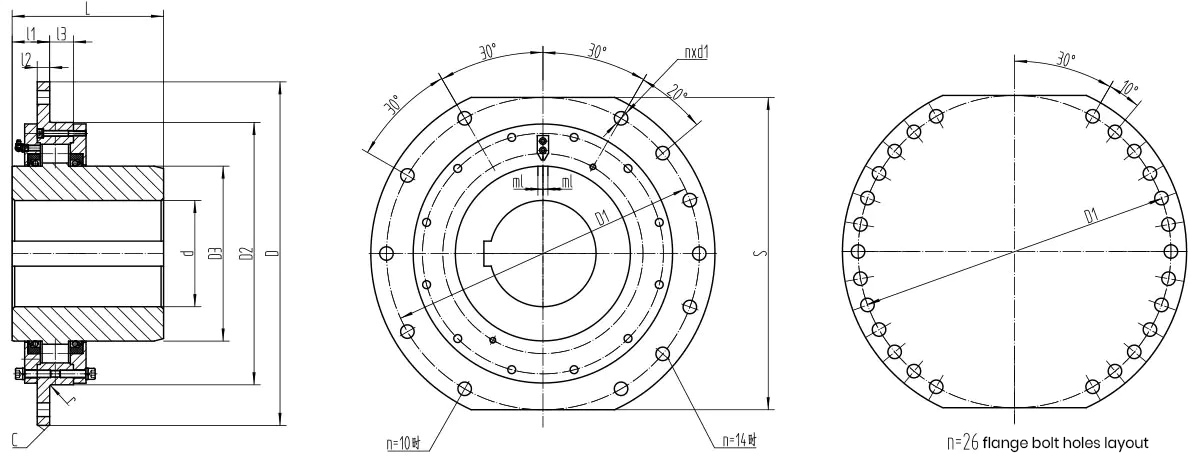

QGCA sylinterimäisen akselin reikäkytkimen pallomaisen rullakytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti Tn/kN·m	Sallittu Säteittäinen voima/KN	d (H7)	L	D	D1	D₂	D3	n × d1	S	l1	l₂	l₃	r	c	Käytä asteikko/ml	Hetki hitaudesta /kg·m²	massa m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100 110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100 110,120	167										3				52
QGCA8	35.5	49	100 110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130 140	202										3	3			67
QGCA9	50	70	100 110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130 140,150	202											3			88.5
QGCA10	100	120	130 140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160 170 180	242														151
QGCA11	160	140	160 170 180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190 200	282											4			181
QGCA12	224	170	190 200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240 250	330														247
QGCA13	355	300	200 220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240 250,260	330														311
QGCA14	500	340	240 250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280 300	380											5			394
QGCA15	630	380	240 250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280 300,320	380											5			560
QGCA16	710	450	280 300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340 360 390	450											6			664

Huomautus:

1. Jos akselin reiän halkaisija d ja pituus L ovat taulukossa mainitun alueen ulkopuolella, niistä voidaan sopia valmistajan kanssa.
2. Hitausmomentti ja massa ovat likiarvoja, jotka on laskettu akselin reiän minimihalkaisijan mukaan.
