MCD-tyyppinen luumun muotoinen joustava kytkin (Q/YM 35013X-2018)

Name: MCD-tyyppinen luumun muotoinen joustava kytkin (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

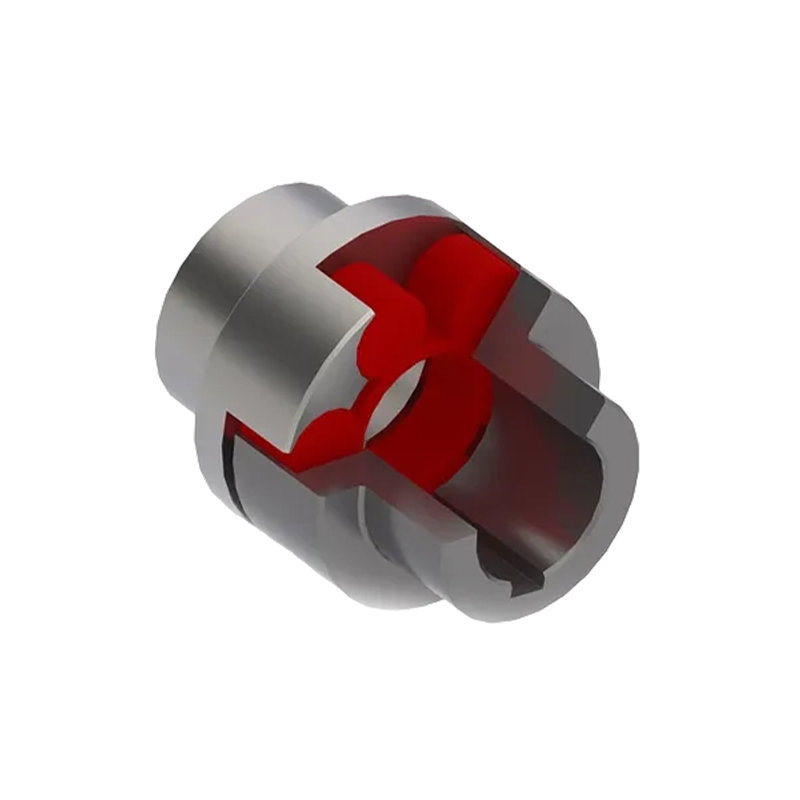

MCD-tyyppinen luumunkukan muotoinen elastinen kytkin (Q/YM 35013X-2018 standardin mukainen) on iskunvaimennus, kulutuskestävyys ja puskurointikyky, mikä voi tehokkaasti lievittää iskuja lähetyksen aikana. Sen sopeutumiskyky ympäristöön on myös erittäin laaja, ja se pystyy ylläpitämään vakaan toiminnan lämpötila-alueella -30 ° C - 80 ° C. Tärkeimmillä teknisillä parametreilla MCD-sarja tarjoaa suuren valikoiman tilaa, nimellisvääntömomentilla 28 N · m - 14 000 N · m, hetkellinen maksimivääntömomentti, joka kestää 2520 m ja maksiminopeus 2520 m. 8500 r/min. Jotta se soveltuu erilaisiin monimutkaisiin mekaanisiin akselijärjestelmiin, se tukee akselin reikien halkaisijat 12 mm - 160 mm ja se on varustettu elastisilla elementeillä, joiden spesifikaatiot vaihtelevat MT1 - MT14. Vahvan voimansiirron ansiosta tuotetta on käytetty laajalti raskaan teollisuuden aloilla, kuten metallurgisissa laitteissa, kaivoskoneissa, vesihuoltotekniikassa, nosto- ja kuljetuskoneissa, paperinvalmistuskoneissa ja satamalaitoksissa.

Ota yhteyttä

PDF lataus

PREV: MCS-tyyppinen luumun muotoinen joustava kytkin (Q/YM 35014X-2018)
SEURAAVA: MC-luumun muotoinen joustava kytkin (Q/YM 35012X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

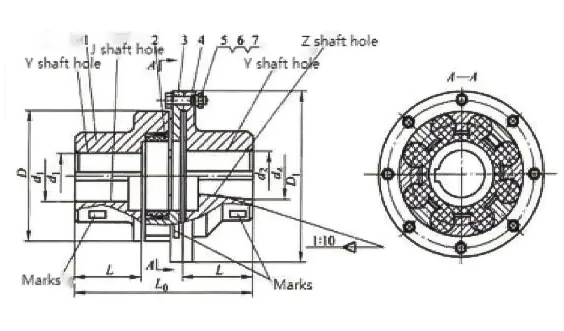

MCD quincunx -kimmokytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti Tn/N·m	Maksimi vääntömomentti Tmax/N·m	Sallittu nopeus [n]/r.min⁻1	Akselin reiän halkaisija d _1, d ₂ ,d _z	L	L₀	D	D1	Elastinen elementti tyyppi	massa m/kg	Hetki hitaudesta I/kg•m²
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

Huomautus:

1. Massa ja hitausmomentti ovat likimääräisiä arvoja, jotka on laskettu valuteräksen materiaalin ja suurimman akselin reiän mukaan

2. Akselin reiän halkaisija * voidaan käyttää Z-tyypin akselin reikään, jos GB/T3852 akselin reiän pituuden mukaan neuvottele valmistajan kanssa.
