MCS-tyyppinen luumun muotoinen joustava kytkin (Q/YM 35014X-2018)

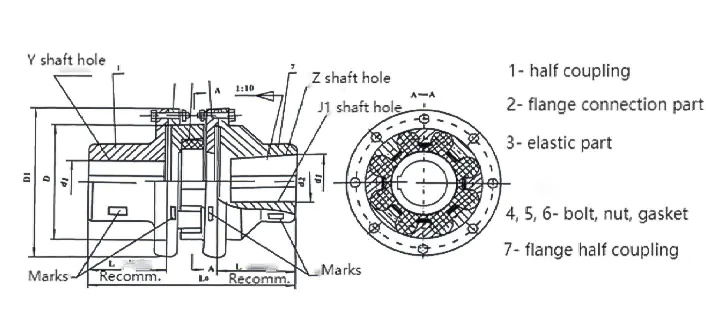

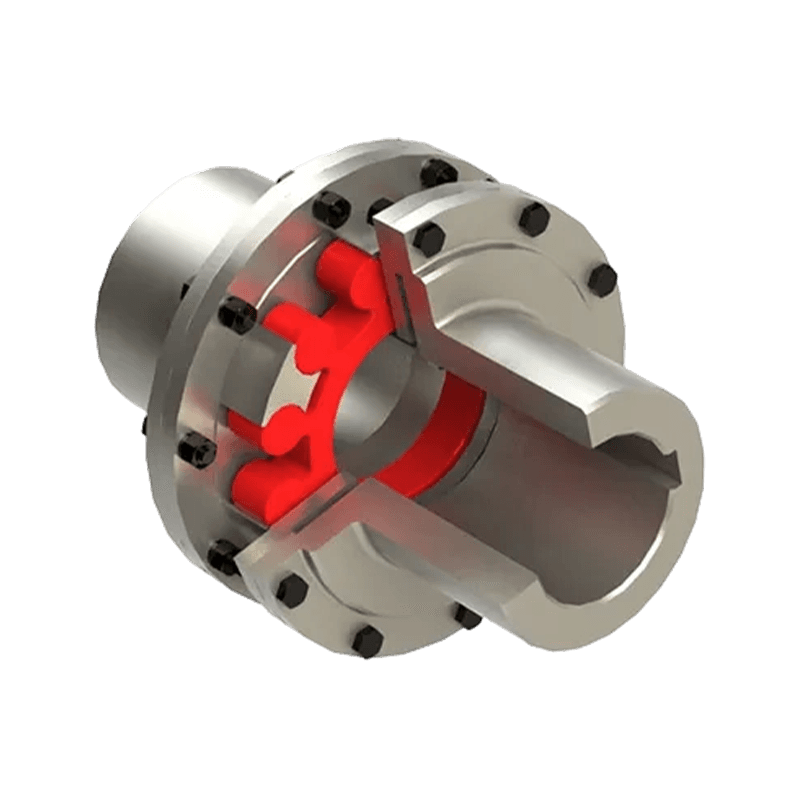

MCS-tyyppinen luumunkukan muotoinen elastinen liitäntä (Q/YM 35014X-2018 standardin mukainen) Siinä on kaksinkertainen laipparakenne, joka koostuu pääasiassa kahdesta laippapuoliliittimestä ulkonevilla kynsillä, laippaliittimillä, luumunkukan muotoisilla elastisilla elementeillä ja yhteensopivilla pulteilla, muttereilla ja aluslevyillä. Sen ydinetu on se, että molemmat päät on varustettu laipoilla, jotka voidaan suoraan yhdistää muiden laitteiden laippoihin tai asennuspintoihin pulttiliitoksilla. Tämä rakenne ei ainoastaan ​​lisää merkittävästi asennuksen mukavuutta ja vakautta, vaan myös varmistaa korkean koaksiaalisuuden kytkimen ja laitteiston välillä fyysisen rakenteen kautta. Tehokkaana joustavana voimansiirtokomponenttina se hyödyntää kuperoiden kynsien väliin sijoitettuja luumukukkajoustoelementtejä aksiaalisen liitoksen aikaansaamiseksi samalla, kun se varmistaa joustavan ja luotettavan voimansiirron.

Suorituskyvyn ja sovelluksen mukautuvuuden kannalta tällä kytkimellä on vahva monisuuntainen siirtymän kompensointikyky, joka voi automaattisesti kompensoida säteittäiset, kulma- ja aksiaaliset siirtymät akselijärjestelmien välillä elastisten elementtien fyysisen muodonmuutoksen kautta, ja voimansiirron tehokkuus voi olla yli 99%. Sen erinomaiset elastiset puskurointiominaisuudet voivat tehokkaasti vaimentaa tärinää ja iskuja käytön aikana, vähentää mekaanista melua ja pidentää laitteen käyttöikää. Samalla sen hyvä sähköeristyskyky välttää tehokkaasti sähkömagneettisten häiriöiden vaikutuksen järjestelmän toimintaan. MCS-sarja soveltuu työympäristöihin -35 ℃ - 80 ℃, nimellisvääntömomenttialueella 28 N · m - 14 000 N · m, suurin sallittu nopeus 8 500 r/min, ja se on yhteensopiva eri akselin reikien halkaisijoiden kanssa 12 mm - 160 mm. Tämän tuotteen ominaisuudet ovat ilman voitelua, vähäistä huoltoa ja jatkuvaa käynnistystä sekä eteen- ja taaksepäin pyörimistä, joten tätä tuotetta käytetään laajalti raskaan teollisuuden aloilla, kuten metallurgiassa, kaivosteollisuudessa, vesiensuojelussa, nosto- ja kuljetuskoneissa sekä paperikoneissa, jotka vaativat erittäin suurta luotettavuutta.
