MCL-I-tyypin plus-muotoinen joustava kytkin (Q/YM 35015X-2018)

Name: MCL-I-tyypin plus-muotoinen joustava kytkin (Q/YM 35015X-2018)
Rating: 5 (99 reviews)

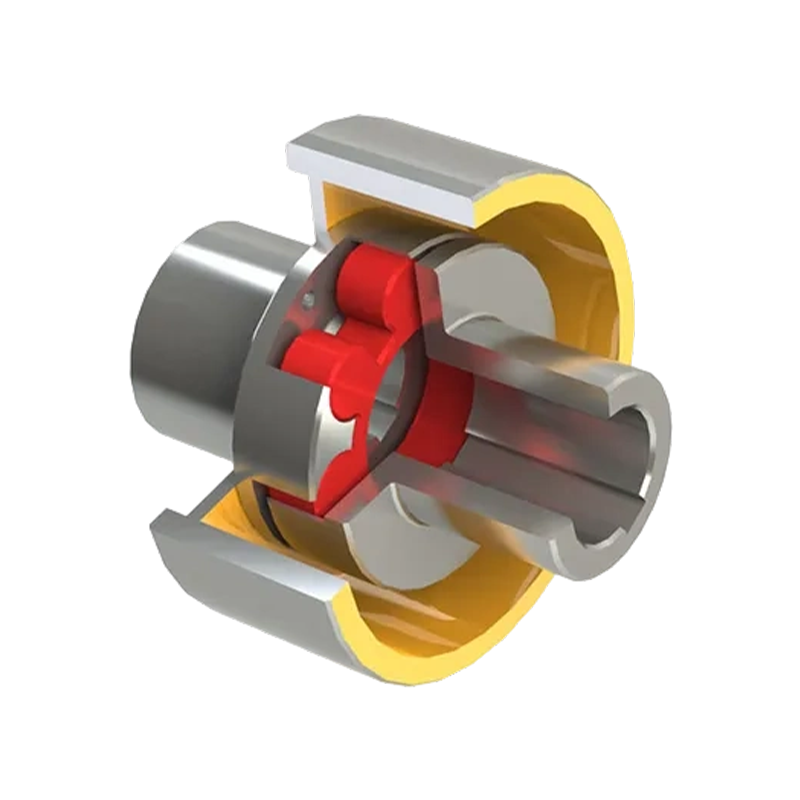

MCL-I luumunkukan muotoinen elastinen liitäntä (standardien Q/YM 35015X-2018 ja GB/T 5272-2002 mukainen) on tarkkuusmekaaninen komponentti, joka yhdistää voimansiirron, jarrutustoiminnot ja ylikuormituspuskuroinnin. Sen merkittävin tekninen ominaisuus on jaettujen jarrupyörien asennus (tyyppi LMZ-I). Tämä rakenne mahdollistaa kytkimen vääntömomentin välittämisen säteittäisen puristuskytkennän kautta kynsikytkimen puolikkaan ja luumun muotoisen elastisen elementin (valmistettu polyuretaanista tai valetusta nylonmateriaalista) välillä, samalla kun se hyödyntää integroituja jarrupyöriä yhdessä ulkoisten jarrujen kanssa laitteiston nopean sammutuksen tai tarkan asennon saavuttamiseksi. Tyypillisenä jaetun rakenteen tuotteena sillä ei ole vain erinomainen siirtymän kompensointikyky ja iskunvaimennuskyky, vaan se toimii myös hyvin huoltomukavuuden kannalta.

Teknisistä tiedoista mitattuna MCL-I-sarjan nimellisvääntömomenttialue ulottuu 355 N · m - 14 000 N · m, suurin sallittu nopeus 4 750 r/min, ja se voi mukautua erilaisiin akselin reikien halkaisijoihin välillä 25 mm - 160 mm. Tämän "vaihteistojarrutuksen" komposiittilogiikan ansiosta tätä tuotetta käytetään laajalti raskaan teollisuuden aloilla, kuten metallurgisissa laitteissa, nosto- ja kuljetusaloilla, kaivoskoneissa ja satamalaitoksissa, jotka vaativat erittäin korkeaa jarrutusturvallisuutta.

Ota yhteyttä

PDF lataus

PREV: XC-tyypin elastinen tähtiliitin (Q/YX36019X-2018)
SEURAAVA: MCS-tyyppinen luumun muotoinen joustava kytkin (Q/YM 35014X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

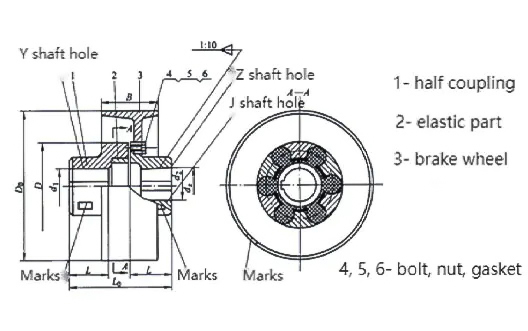

MCL-I-tyypin quincunx-kimmokytkimen perusparametrit ja pääkoko

Kirjoita	Nimellinen vääntömomentti Tn/N·m	Sallittu nopeus [n]/r.min⁻1	Akselin reiän halkaisija d ₁ ,d ₂ ,d _z	L	L₀	D₀	B	D	Elastinen elementti tyyppi	massa m/kg	Hetki hitaudesta I/kg·m²
MCL5-I-160	355	4750	25,28,30,32,35,38,40,42,45	50	127	160	70	105	MT5	6.602	0.019
MCL5-I-200	355	3800	25,28,30,32,35,38,40,42,45	50	127	200	85	105	MT5	9.204	0.044
MCL6-I-200	450		30,32,35,38,40,42,45,48	55	143			125	MT6	11.45	0.052
MCL7-I-200	710		35,38,40,42,45,48,50,55,56	60	159			145	MT7	13.96	0.064
MCL7-I-250	710	3050	35,38,40,42,45,48,50,55,56	60	159	250	105	145	MT7	20.09	0.144
MCL8-I-250	1250	3050	45,48,50,55,56,60,63,65	70	181	250	105	168	MT8	24.65	0.175
MCL8-I-315	1250	2400	45,48,50,55,56,60,63,65	70	181	315	135	168	MT8	34.13	0.374
MCL9-I-315	2000	2400	50,55,56*,60,63,65,70,71,75,80	80	208	315	135	198	MT9	41.67	0.45
MCL9-I-400	2000	1900	50,55,56,60,63,65,70,71,75,80	80	208	400	170	198	MT9	65.61	1.259
MCL10-I-40	3150	1900	60,63,65*,70,71,75,80,85,90,95,100	90	230	400	170	228	MT10	74.53	1.4
MCL10-I-50	3150	1500	60,63,65*,70,71,75,80,85,90,95,100	90	230	500	210	228	MT10	110.6	3.472
MCL11-I-50	5000	1500	70,71,75,80,85,90,95,100,110,120	100	260	500	210	258	MT11	121.7	3.715
MCL12-I-63	7100	1200	80,85,90,95,100,110,120,125,130	115	297	630	265	298	MT12	213.7	10.24
MCL13-I-71	12500	1050	90,95,100,110,120*,125,130,140,150	125	323	710	300	358	MT13	341.6	19.99
MCL14-I-80	14000	950	100,110,120,125,130,140,150,160	135	333	800	340	400	MT14	510.1	39.36
