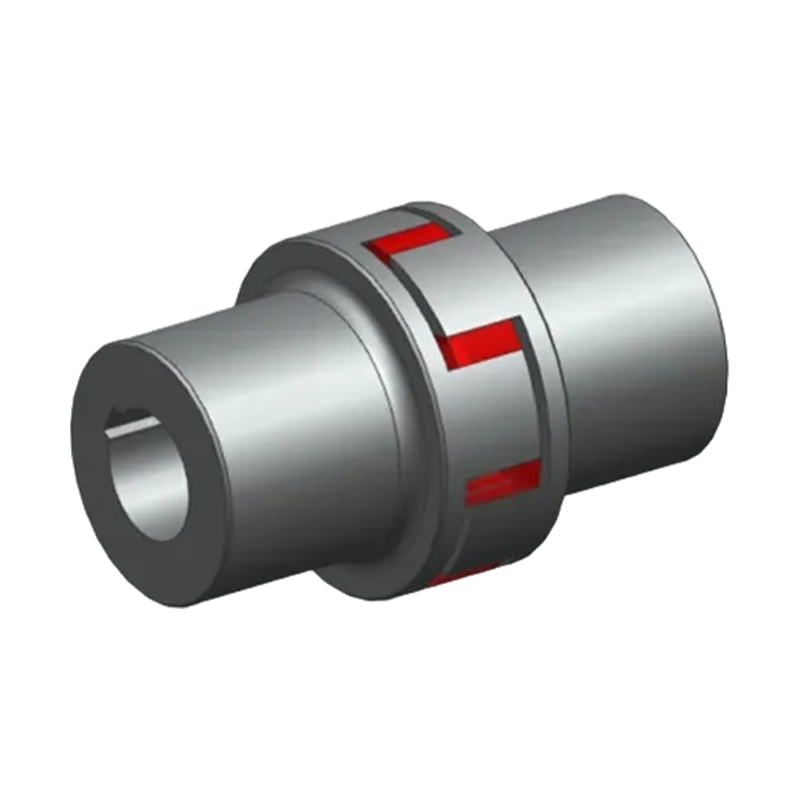

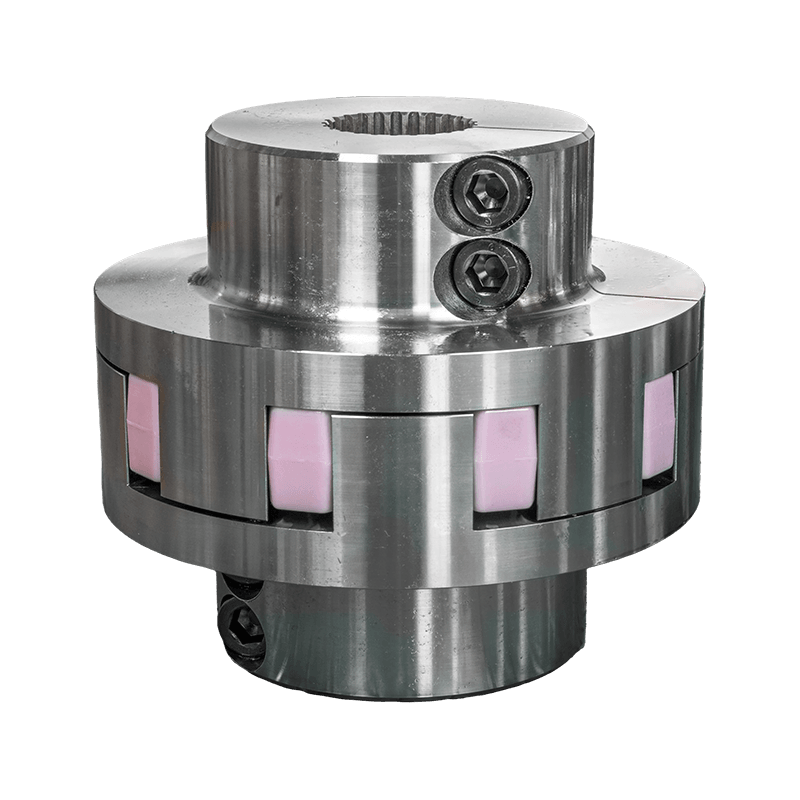

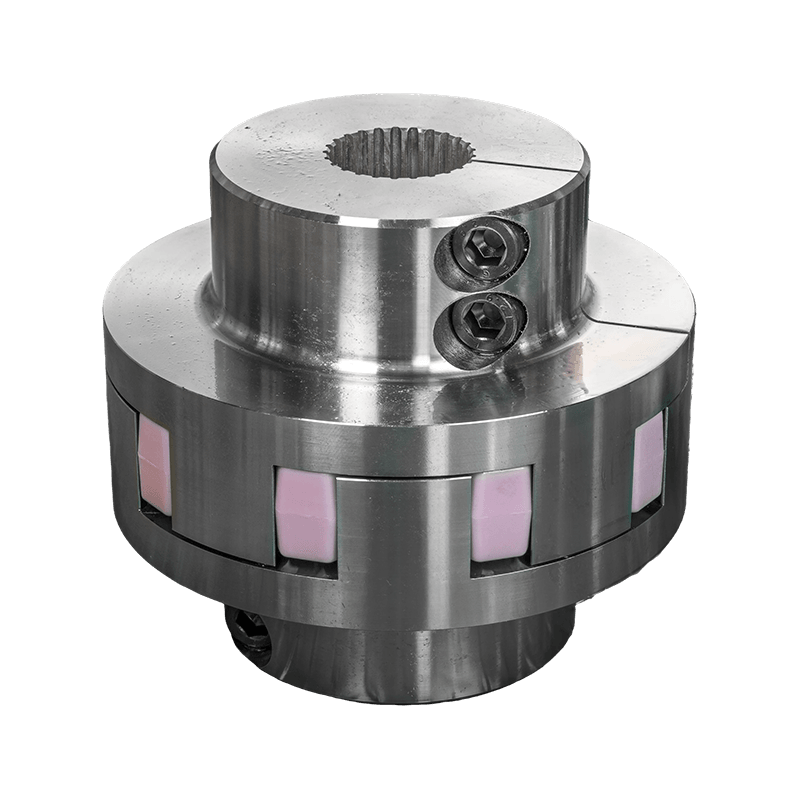

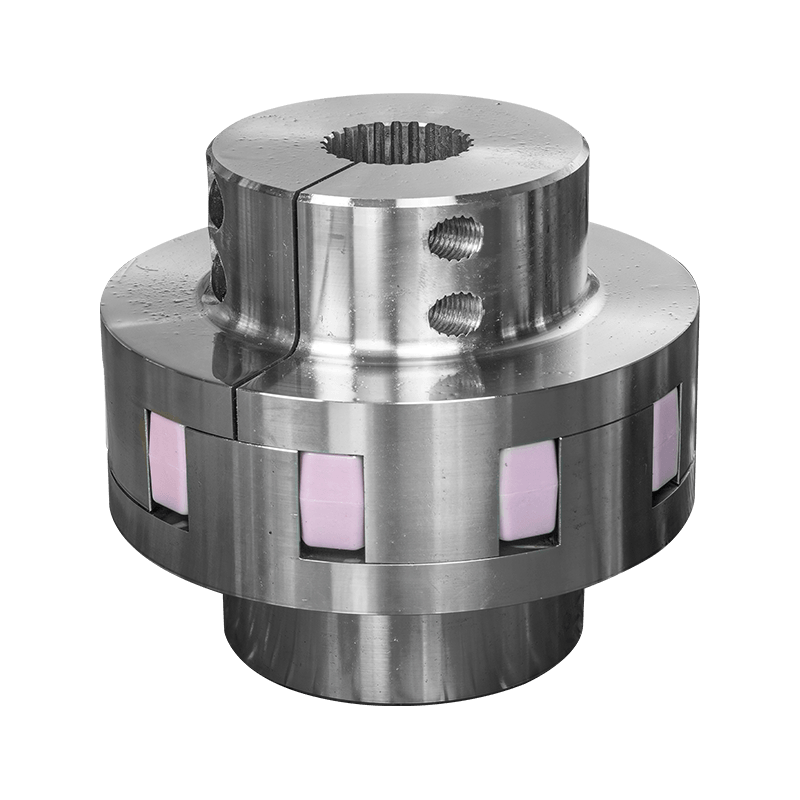

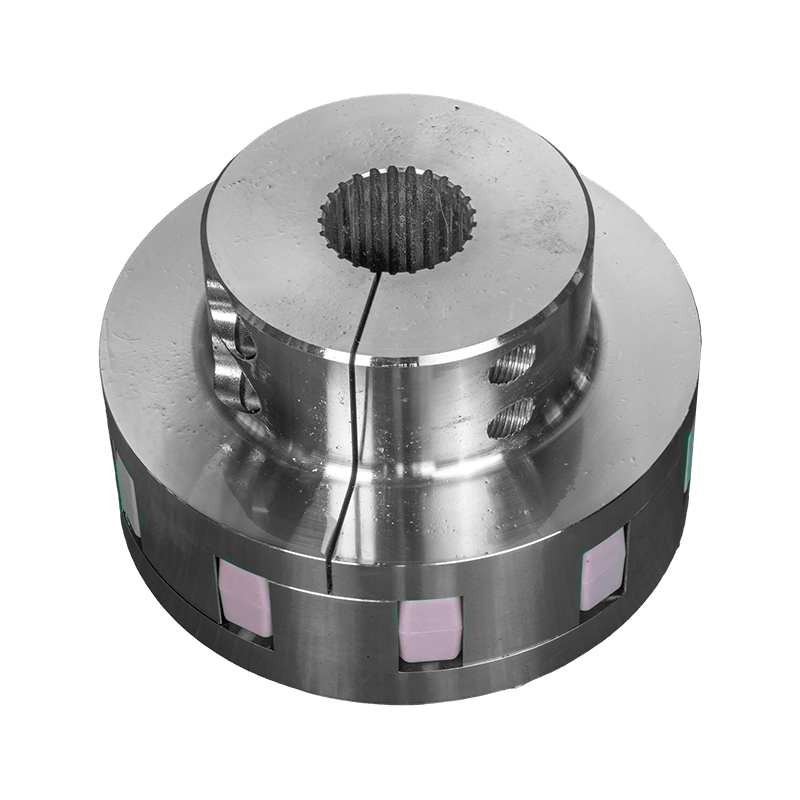

XC-tyypin elastinen tähtiliitin (Q/YX36019X-2018)
XC-tyyppinen tähden muotoinen elastinen kytkin (yhteensopiva Q/YX36019X-2018 standardin kanssa) Teollisissa sovelluksissa sitä kutsutaan yleisesti myös luumun muotoiseksi elastiseksi liittimeksi, kynsikytkimeksi tai hämähäkkikytkimeksi. Se on tehokas voimansiirtokomponentti, joka tunnetaan kompaktista rakenteestaan ja alhaisesta hitausmomentistaan. Ammattimaisten luumumuotoisten joustoliitosvalmistajien luomana tuotteena tarkkuusteknologiastandardien perusteella, se käyttää joustavina komponentteina korkean suorituskyvyn teknisiä muoveja, joilla on erinomainen iskunvaimennus, iskunvaimennus ja kulutuskestävyys, ja se voi saavuttaa pitkän huoltovapaan toiminnan. Sen teknologinen ydinetu on se, että elastista runkoa rajoittaa kynsilohkon rakenne, mikä estää tehokkaasti iskukuormituksen aiheuttaman sisäisen muodonmuutoksen ja keskipakovoiman aiheuttaman ulkoisen muodonmuutoksen; Samalla kuperan kynnen suuri kovera pintakäsittely vähentää merkittävästi kierteiseen hampaan pintaan vaikuttavaa pintapainetta. Jopa ylikuormitusolosuhteissa hammasosa on erittäin vaikea kulua tai muotoilla, mikä heijastaa täysin Plum Shaped Elastic Coupling Factoryn syvällistä asiantuntemusta rakennemekaniikan suunnittelussa.
Asennuksen ja suorituskyvyn osalta kytkin tukee kätevää aksiaalista asennusta ja voi ylläpitää vakaat työolosuhteet ankarissa ympäristöissä -35 °C:sta 80 °C:seen. Korkealaatuisten luumumuotoisten elastisten kytkimien toimittajien ansiosta XC-sarja tarjoaa erittäin laajan valikoiman erittelyn kattavuusominaisuuksia: sen nimellisvääntömomentti sallii N, 20 m0 -0 m0 ·200 m0. nopeus voi olla 19 000 r/min, ja se voi mukautua erilaisiin mekaanisiin akselijärjestelmiin, joiden akselin halkaisija on 6 mm - 220 mm. Vankan voimansiirron tehokkuuden ja erittäin korkean toimintavarmuutensa ansiosta tätä tuotetta on käytetty laajasti useilla ydinteollisuuden aloilla, kuten metallurgisissa laitteissa, kaivoskoneissa, vesihuoltotekniikassa, nosto- ja kuljetuskoneissa, paperikoneissa ja satamalaitoksissa.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

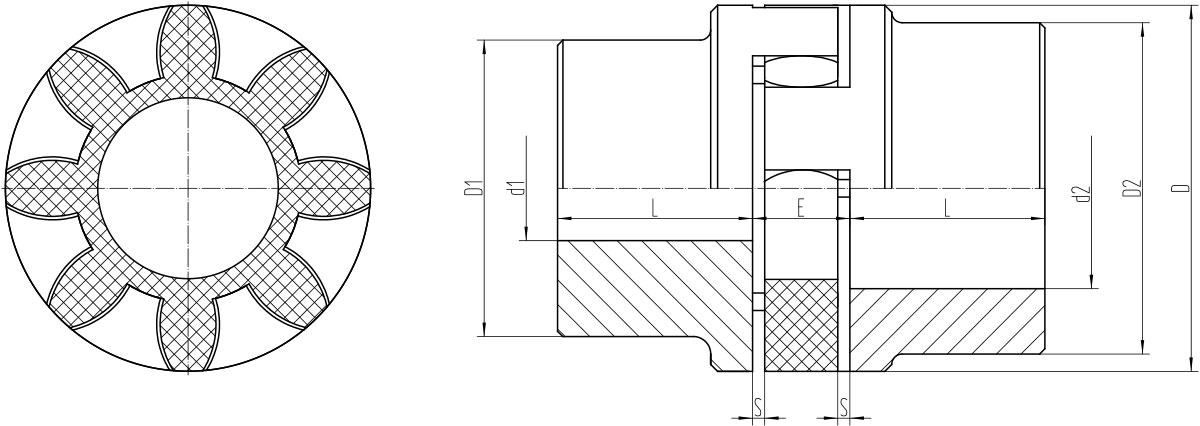

XC-tähtikuitkimen perusparametrit ja päämitat
| Kirjoita | Nimellisvääntömomentti Tn/N•m | Sallittu nopeus [n]/r.min⁻¹ | Akselin reiän halkaisija d₁,d2 | Akselin reiän pituus L | D | D1 | D₂ | E | S | Hitausmomentti I/kg·m² | massa /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
Huomautus: Ota yhteyttä yritykseemme saadaksesi lisätietoja LX:n muista rakenteista
