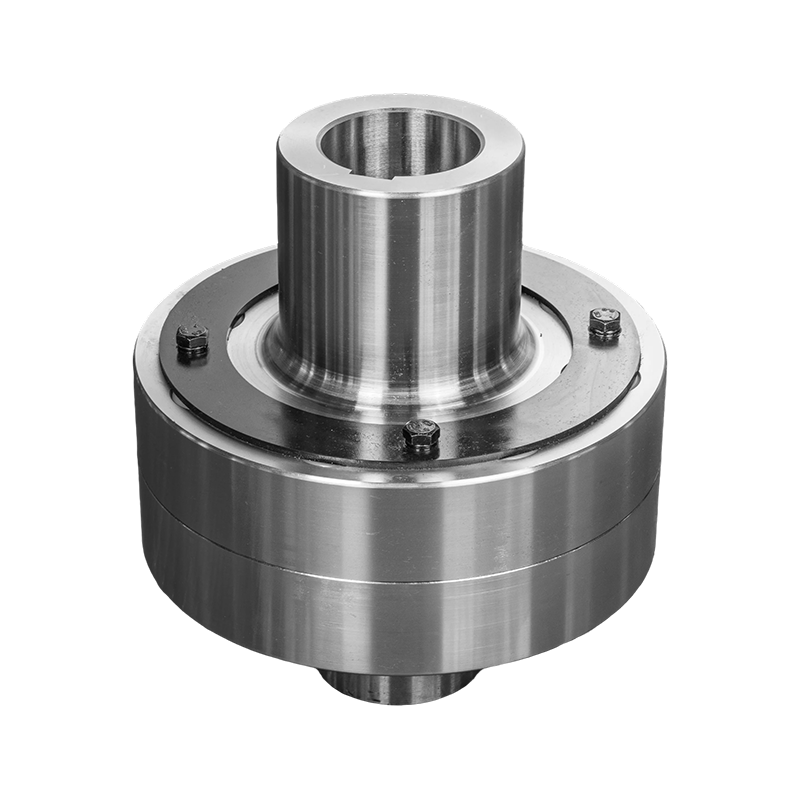

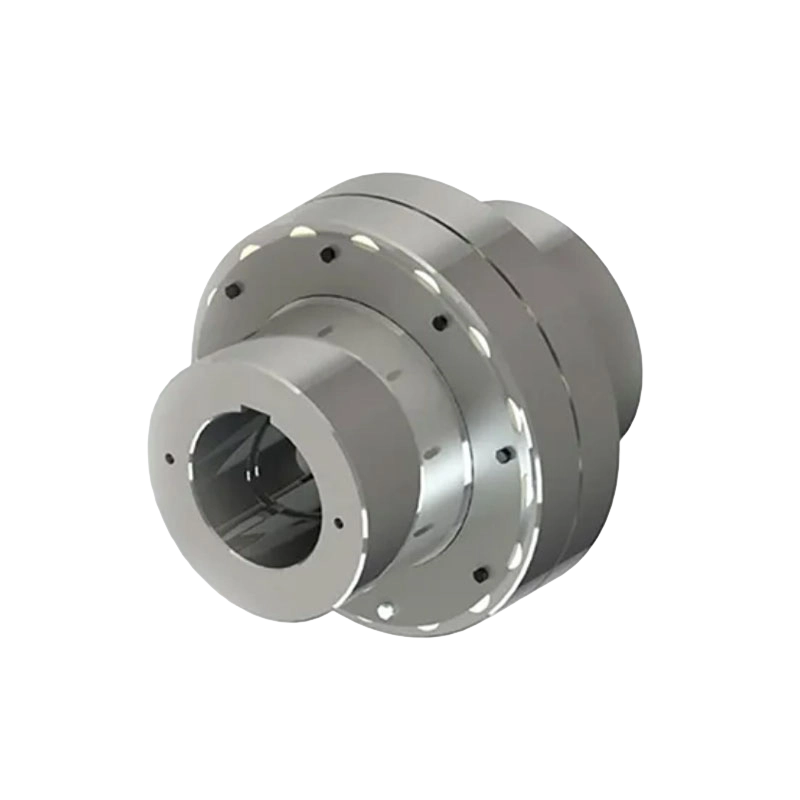

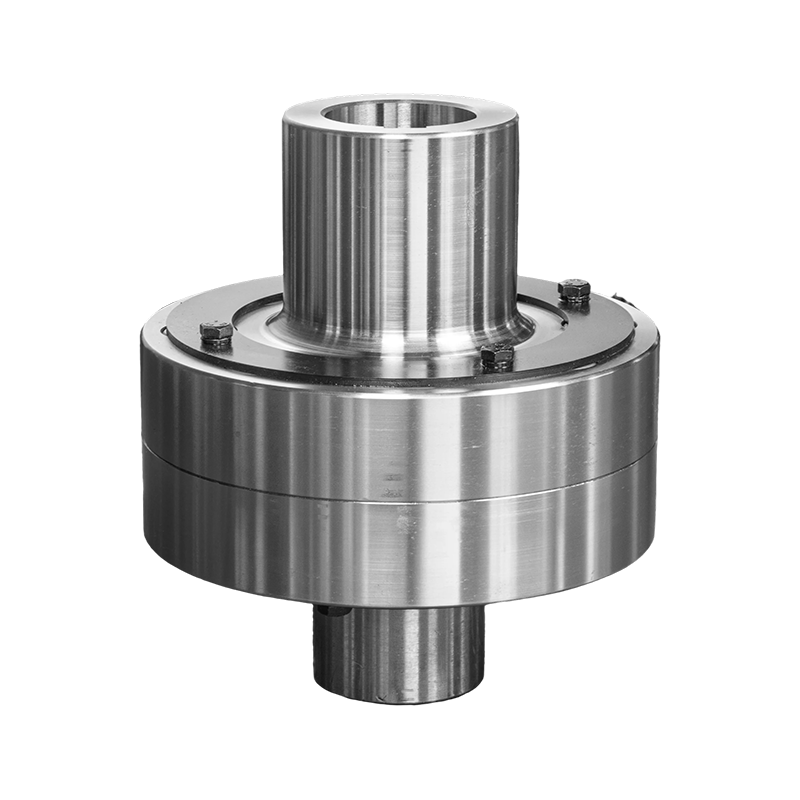

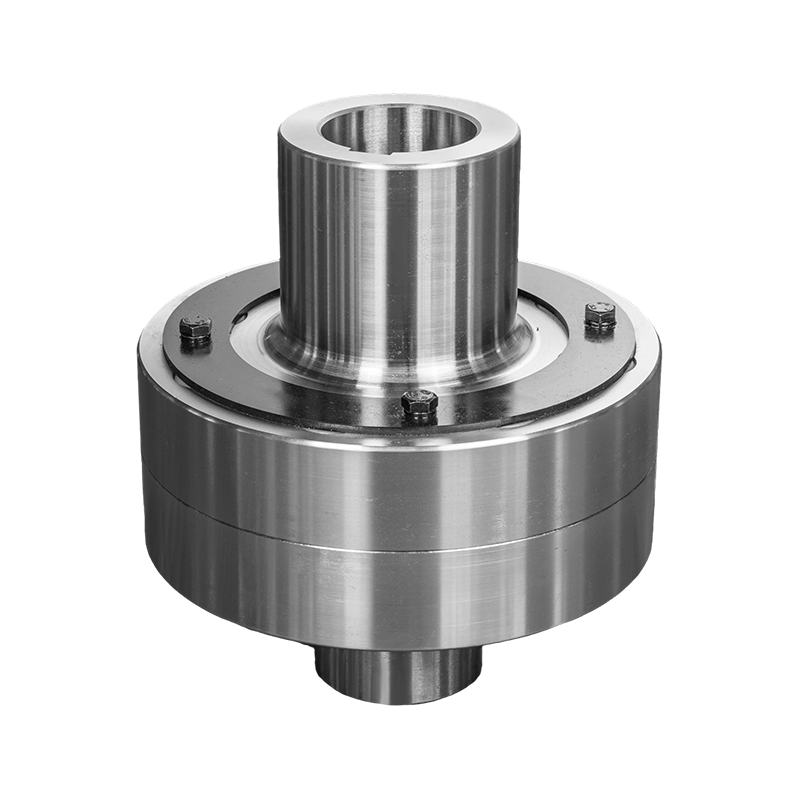

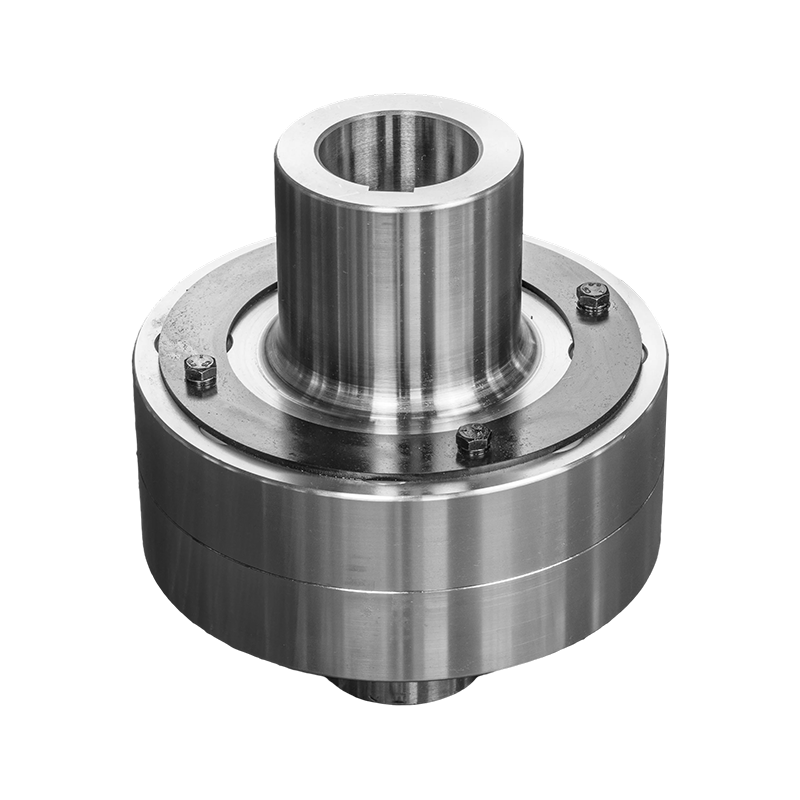

HC-tyyppinen elastinen tappikytkin (Q/YZ31001X-2018)
HC-tyyppinen elastinen tappikytkin (Q/YZ31001X-2018) on erittäin suorituskykyinen joustava kytkin, joka käyttää ei-metallisia elastisia komponentteja ja on suunniteltu tiukasti Q/YZ31001X-2018 standardin mukaisesti. Sen ydinetu on korkealaatuisen MC-nylonin käyttö elastisena tappimateriaalina, jolla ei ole ainoastaan erittäin lujaa ja erinomaista kulutuskestävyyttä, vaan myös erinomainen kemiallinen stabiilisuus, mikä tekee siitä erityisen sopivan ankarissa syövyttävissä työympäristöissä. Kytkimellä on tarkka rakenne, joka koostuu puoliliittimistä, pilaritapeista, ohjauslevyistä, pulteista ja aluslevyistä. Se voi mukautua laajaan lämpötila-alueeseen -20 ℃ - 70 ℃, mikä varmistaa vakaan ja luotettavan voimansiirron erilaisissa ilmasto-olosuhteissa.
Käytännön teollisissa sovelluksissa HC-tyyppinen elastinen tappikytkin (Q/YZ31001X-2018) osoittaa erittäin suurta konfigurointijoustavuutta. Sen kahden puolikytkimen akselireikätyypit voidaan yhdistää mielivaltaisesti todellisten laitevaatimusten mukaan, mikä yksinkertaistaa huomattavasti asennus- ja sovitusprosessia. Eri spesifikaatioiden mukaan kuljetettava nimellisvääntömomenttialue ulottuu 250 N · m:stä 180 000 N · m:iin ja suurin sallittu nopeus voi olla 8500 r/min, mikä täyttää täysin erilaiset tehotarpeet kevyistä koneista raskaisiin teollisuuslaitteisiin. Erinomaisen iskunvaimennus- ja puskurointikykynsä ja vankan rakennesuunnittelunsa ansiosta tätä tuotetta käytetään laajalti keskeisillä teollisuuden aloilla, kuten metallurgiassa, kaivosteollisuudessa, paperinvalmistuksessa, nosto- ja satamalaitteissa. Se on ihanteellinen valinta mekaanisten järjestelmien toiminnan tehokkuuden ja turvallisuuden parantamiseen
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

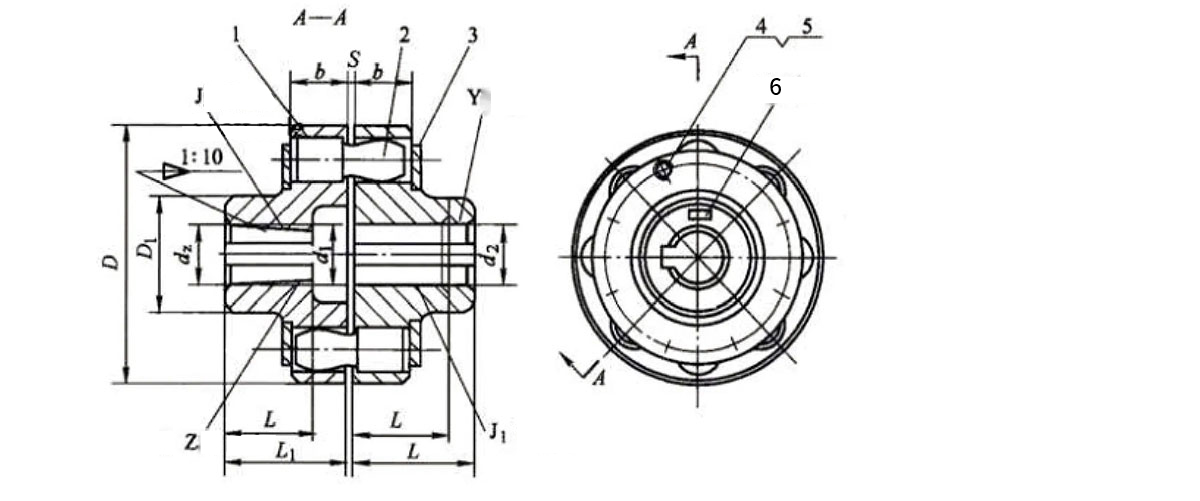

1-puoliliitin 2-nastainen 3-levylevy 4-pultti 5-tiiviste 6-merkkiä
HC-tyyppisen elastisen tappikytkimen perusparametrit ja päämitat
| Kirjoita | Nimellinen vääntömomentti N·m | Sallittu nopeus [n]/r.min⁻1 | Akselin reiän halkaisija d1,d2,d z | Akselin reiän pituus | D | D1 | S | b | Hitausmomentti I/kg·m² | massa m/kg | ||
| Y | J, J, Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100 110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100 110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130 140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130 140,150 | 252 | 202 | 252 | |||||||||
| 160 170 180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130 140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160 170 180 | 302 | 242 | 302 | |||||||||
| 190 200 220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160 170 180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190 200 220 | 352 | 282 | 352 | |||||||||
| 240 250 260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190 200 220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240 250 260 | 410 | 330 | - | |||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240 250 260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280 300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
Huomautus: Hitausmomentti ja massa lasketaan J/Y-akselin reiän yhdistelmätyypin ja akselin reiän vähimmäishalkaisijan mukaan.
