ZCD-tyyppinen kartiomaisen akselin reikä elastinen tappivaihdekytkin Ydinominaisuus

1. Erinomainen kartioreiän sovitus: Toisessa päässä on kartiomainen akselin reikä, jota kartiomainen pinta kiristää, jolloin saavutetaan korkea kohdistustarkkuus ja kätevä asennus ja purkaminen. Se soveltuu suoraan kytkettäväksi moottorin/vaihteiston kartionmuotoiseen lähtöakseliin, mikä varmistaa vakaan ja luotettavan vääntömomentin siirron.

2. Raskas ja tehokas vääntömomentin siirto: Nimellisvääntömomenttialue on laaja (jopa useita satoja tuhansia N·m), pienemmällä kääntöhalkaisijalla, pienemmällä tilavuudella ja kevyemmällä painolla samalla vääntömomentilla, mikä voi osittain korvata hammastyyppisen kytkimen.

3. Kolmiulotteinen kompensointikyky: Elastinen tappi ja hammasura voivat kompensoida aksiaalisia (noin 1,5–2,5 mm), säteittäisiä (noin 0,3–0,6 mm) ja kulmapoikkeamia (noin 0,5°) mukautuen asennusvirheisiin ja käyttöolosuhteiden muodonmuutoksiin.

4. Huoltovapaa ja hiljainen: Nailontappi on itsevoiteleva, ei vaadi lisävoitelua, ja se on puhdas ja ympäristöystävällinen； rakenne on yksinkertainen, ja tappi voidaan vaihtaa poistamalla suojalevy alhaisilla ylläpitokustannuksilla.

5. Yksinkertainen rakenne ja helppo valmistus: Vähän osia, ei vaadi suurta tarkkuutta, lyhyt valmistussykli ja alhaisemmat kustannukset.

6. Työolosuhteet ja rajoitukset: Käyttölämpötila-alue on -20 ℃ - 70 ℃, sopii yleisiin koneisiin, joissa on keskiraskaita ja raskaita kuormia ja usein käynnistys-pysäytys, tärinä ja melunvaimennus ovat keskimääräisiä, eivät sovellu tilanteisiin, joissa on tiukat vaatimukset tärinän/melunhallinnan, suuren nopeuden tai äärilämpötilojen suhteen.

7. Ylikuormitussuoja: Ylikuormitettuna elastinen tappi voi vääntyä tai murtua suojatakseen voimansiirron pääkomponentteja (kuten moottoria, alennuslaitetta).
Yhteenveto

Kartiomaisen akselin reiän avulla saavutetaan erittäin tarkka kohdistus ja kätevä asennus/purkaminen. Siinä on myös raskaan kuorman voimansiirto ja vääntö sekä kolmen elementin kompensointi. Se on voiteluvapaa ja helppo huoltaa, joten se on kustannustehokas valinta keskikokoisiin ja raskaisiin kartioakselin jatkojärjestelmiin.

Ota yhteyttä

PDF lataus

PREV: LCA-tyyppinen rengasliitin (Q/YC 34009X-2018)
SEURAAVA: ZCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ 33008X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

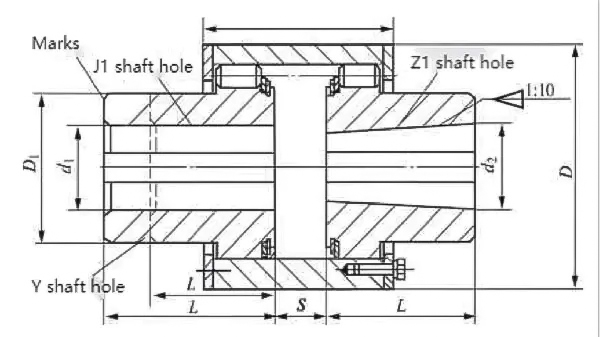

Kartiomaisella akselireiällä varustetun ZCD-tyyppisen elastisen tappikytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti N·m	Sallittu nopeus [n]/r.min⁻1	Akselin reikä halkaisija d1,d2	Akselin reikä pituus		D	D1	B	S	Hetki inertia I/kg·m²	massa m/kg
Kirjoita	Nimellinen vääntömomentti N·m	Sallittu nopeus [n]/r.min⁻1	Akselin reikä halkaisija d1,d2	Y	J₁、Z₁	D	D1	B	S	Hetki inertia I/kg·m²	massa m/kg
ZCD1	112	5000	6,18,19	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.3
ZCD2	250		25,28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30,32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100 110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100 110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100 110,120,125	212	167			238	52	2.097	157.5
			130 140 150	252	202			242	57	2.157	156
ZCD10	31500	2100	100 110,120,125	212	167	355	245	240	53	2.728	184.2
			130 140 150	252	202			245	58	2.84	188.5
			160 170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130 140 150	252	202			265	58	3.87	225
			160 170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130 140 150	252	202	445	290	282	58	7.548	352.7
			160 170,180	302	242			252	68	7.94	335.2
			190 200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160 170,180	302	242			323	68	15.892	513.1
			190 200,220	352	282			332	78	16.514	524.5
