HCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ31002X-2018)

Name: HCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ31002X-2018)
Rating: 5 (99 reviews)

HCL-tyyppinen elastinen pilarin tappikytkin jarrupyörillä noudattaa tarkasti Q/YZ31002X-2018 teknistä standardia. Sen ydinetu on joustavan voimansiirron ja jarrutustoiminnon älykäs integrointi, mikä parantaa huomattavasti järjestelmän tilankäyttöä ja jarrutusvasteen tehokkuutta. Tuotteella on erinomainen kuormitussopeutuvuus, laajalla nimellisvääntömomentilla, joka kattaa 560 N · m - 35 500 N · m, ja se tukee sallittuja nopeuksia 5 600 r/min asti, mikä varmistaa dynaamisen vakauden korkean intensiteetin käytössä. Käyttämällä korkealaatuisia ei-metallisia elastisia komponentteja se ei ainoastaan kompensoi tehokkaasti akselin säteittäistä ja aksiaalista poikkeamaa, vaan myös vaimentaa iskukuormitusta käytön aikana, mikä sopii erityisen hyvin raskaisiin voimansiirtolinkkeihin, jotka vaativat toistuvaa jarrutusta tai tiukkoja vaatimuksia käynnistyksen pysäytysturvallisuudelle.

Alan johtavana luumumuotoisten elastisten kytkimien valmistajana ja ensiluokkaisena toimittajana luumumuotoisten elastisten kytkimien tehtaallamme on syvä perusta tuottaa erilaisia korkean suorituskyvyn voimansiirtokomponentteja, mukaan lukien HCL- ja luumumuotoiset elastiset kytkimet. HCL-tyyppisiä kytkimiä käytetään laajalti keskeisillä teollisuuden aloilla, kuten nosto-, metallurgia-, kaivos- ja satamakoneissa niiden erinomaisen lämmönpoistokyvyn ja kestävän jarrupyörän pintakäsittelyn ansiosta.

Ota yhteyttä

PDF lataus

PREV: TC-tyyppinen joustava holkkitappiliitos (Q/YZ 320033-2018)
SEURAAVA: HC-tyyppinen elastinen tappikytkin (Q/YZ31001X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

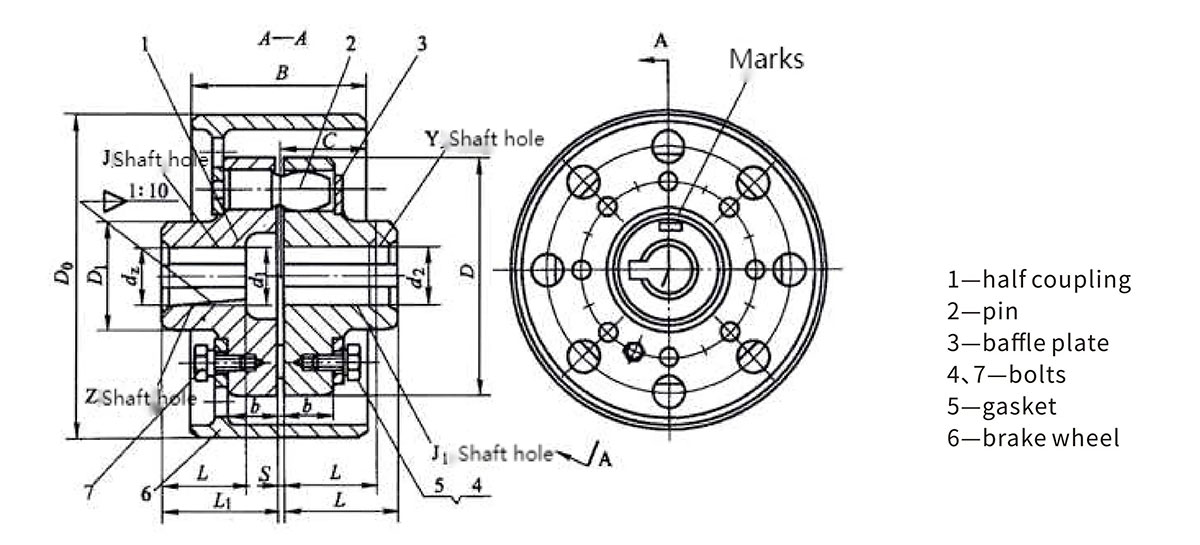

HCL-tyyppisen joustavan tappikytkimen perusparametrit ja päämitat jarrupyörän kanssa

Malli	Nimellinen vääntömomentti /N·m	Sallittu nopeus [n]/r·min⁻¹	Akselin reiän halkaisija	Akselin reiän pituus			D₀	D	D1	B	b	S	C	Hitausmomentti I/kg·m²	massa m/kg
			d1,d2,d z	Y-tyyppinen	J, J1, Z tyyppi
HCL1	560	5600	20,22,24	52	38	52	200	118	55	85	28	2.5	42	0.055	11
			25,28	62	44	62
			30,32,35	82	60	82
HCL2	1250	3750	30,32,35,38					158	75		36		40	0.072	14
			40,42,45,48	112	84	112
HCL3	1250	2430	30,32,35,38	82	60	82	315	158		132			66	0.313	25
			40,42,45,48	112	84	112
HCL4	2500	2430	40,42,45,48,50,55,56					195	100		45	3		0.504	40
			60,63	142	107	142
HCL5	2500	1900	40,42,45,48,50,55,56	112	84	112	400			168			84	1.192	59
			60,63	142	107	142
HCL6	3150	1900	50,55,56	112	84	112		218	120					1.402	69
			60,63,65,70,71,75	142	107	142
HCL7	3150	1500	50,55,56	112	84	112	500			210			105	2.872	91
			60,63,65,70,71,75	142	107	142
HCL8	6300	1900	60,63,65,70,71,75				400	278	140	168	56	4	84	1.800	88
			80,85	172	132	172
HCL9	6300	1500	60,63,65,70,71,75	142	107	142	500			210			105	3.582	113
			80,85	172	132	172
HCL10	11200	1500	70,71,75	142	102	142		318	170					4.97	156
			80,85,90,95	172	132	172
			100 110	212	167	212
HCL11	11200	1220	70,71,75	142	102	142	630			265			132	9.392	187
			80,85,90,95	172	132	172
			100 110	212	167	212
HCL12	16000	1220	80,85,90,95	172	132	172		358	200			5		16.43	326
			100 110,120,125	212	167	212
HCL13	22400	1080	100 110,120,125				710	410	230	298	63		149	21.66	337
			130 140	252	202	252
HCL14	35500	1060	110,120,125	212	167	212		480	280		75	6		29.55	458
			130 140,150	252	202	252
			160 170 180	302	242	302
HCL15	35500	950	110,120,125	212	167	212	800			335			168	41.08	504
			130 140,150	252	202	252
			160 170 180	302	242	302

Huomautus: Hitausmomentti ja massa lasketaan J/Y-akselin reiän yhdistelmätyypin ja akselin reiän vähimmäishalkaisijan mukaan.
