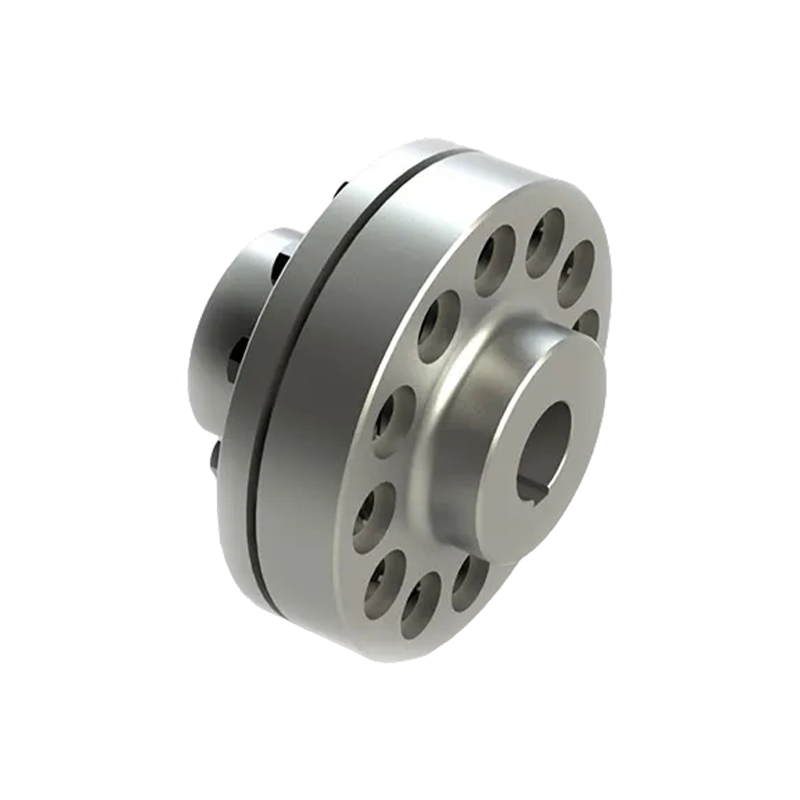

TC-tyyppinen joustava holkkitappiliitos (Q/YZ 320033-2018)
TC-tyyppinen joustava holkkipilarin tappiliitos (Q/YZ 320033-2018) on korkean suorituskyvyn joustava komponentti, joka hyödyntää elastista holkin muodonmuutosta voimansiirron saavuttamiseksi. Sen ydinetu on joustavan holkin ulkokehän ja laippareiän välinen tarkka rakorakenne, joka antaa kytkimelle erinomaisen siirtymän kompensointikyvyn, tasapainottaa tehokkaasti kahden akselin välistä suhteellista siirtymää ja vaimentaa iskukuormituksen käytön aikana. Sillä on erinomainen sopeutumiskyky ympäristöön ja se voi ylläpitää vakaata fyysistä suorituskykyä laajalla lämpötila-alueella -30 ℃ - 80 ℃. Sen rakenne on yksinkertainen, luotettava ja ei vaadi voitelua, joten se on ihanteellinen valinta iskunvaimennuksen ja melun vähentämiseen pienissä ja keskikokoisissa vääntömomentin voimansiirtojärjestelmissä.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

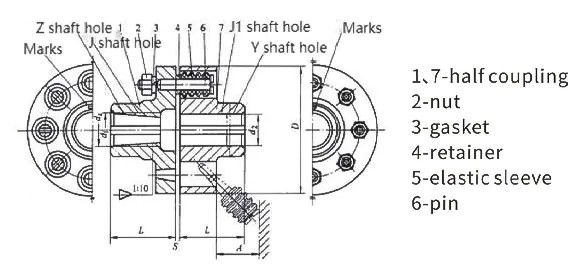

TC-tyyppisen joustavan holkkitappikytkimen perusparametrit ja päämitat
| Malli | Nimellinen Vääntömomentti T n /N·m | Sallittu Nopeus [n]/r.min⁻1 | Akselin poraus Halkaisija d1, d2, d z | L | D | S | A | massa m/kg | massa Hetki Inertia I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100 110 | |||||||||
| TC12 | 12500 | 1450 | 100 110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160 170 $ $ |
