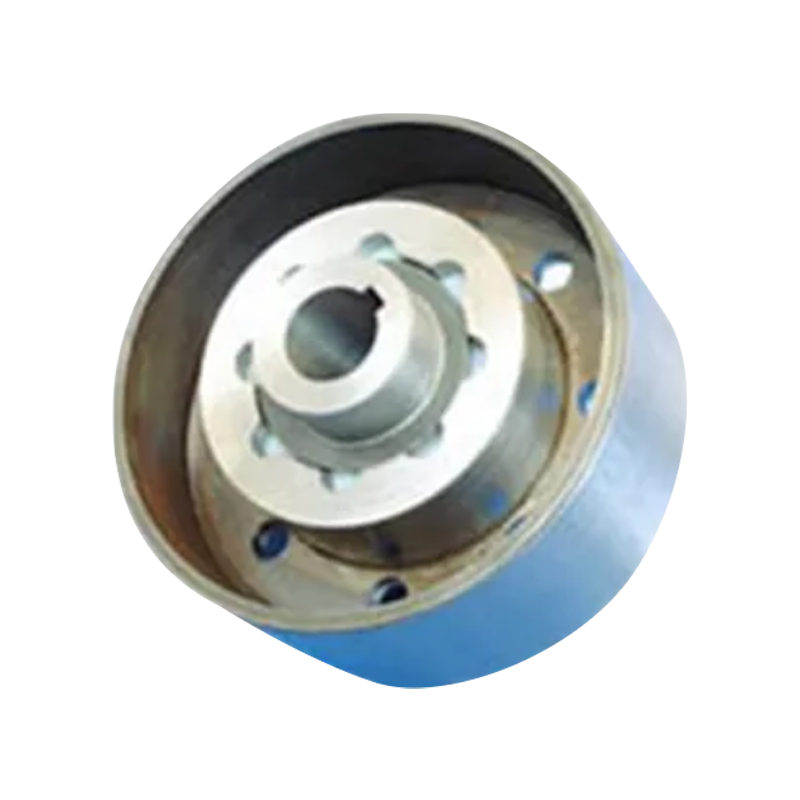

ZCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ 33008X-2018)

Name: ZCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ZCL-tyyppinen elastinen pilaritappikytkin jarrupyörillä (Q/YZ 33008X-2018) on tehokas voimansiirtokomponentti, joka on suunniteltu tiukasti GB/T 5015 -standardin mukaisesti. Se integroi taitavasti joustavan voimansiirron ja tarkat jarrutustoiminnot, ja se on kehitetty erityisesti työolosuhteisiin, kuten nostureille ja kuljettimille, jotka vaativat toistuvaa käynnistyspysähdystä ja luotettavaa jarrutusta. Tuotteen ydinetu on korkealaatuisten nailonista valmistettujen elastisten pilarin tappien käyttö, joilla on itsevoitelevat ominaisuudet, jotka eivät ainoastaan saavuta voiteluvapaata toimintaa ja alhaiset ylläpitokustannukset, vaan tarjoavat myös erinomaisen puskurointisuojan pilarin tappien leikkausmuodonmuutoksen kautta, joka kestää jopa 200 % välittömän ylikuormituksen ja vähentää tehokkaasti laitteiston käynnistyshetken jäykän tehon vaikutusta laitteistoon. Sen rakenne on erittäin kätevä. Kun kuluneet osat on vaihdettava, teknikkojen tarvitsee vain purkaa välilevy vaihtaakseen nopeasti pilarin tapin ilman, että puolikytkintä siirretään, mikä vähentää huomattavasti huollon seisokkeja. Tällä kytkinsarjalla on vankka monisuuntainen siirtymän kompensointikyky, nimellisvääntömomentin peittoalue 250 N · m - 31 500 N · m ja suurin sallittu nopeus 6 000 r/min. Samalla kun se varmistaa voimansiirron vakauden, se tarjoaa ihanteellisen valinnan erilaisiin teollisuusakseliasetelmiin, jotka tasapainottavat taloudellisuutta ja korkeaa luotettavuutta.

Ota yhteyttä

PDF lataus

PREV: ZCD-tyyppinen kartiomaisen akselin reiän elastinen tappivaihteisto (Q/YZ33007X-2018)
SEURAAVA: ZC-tyyppinen elastinen tappivaihdekytkin (Q/YZ33006X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

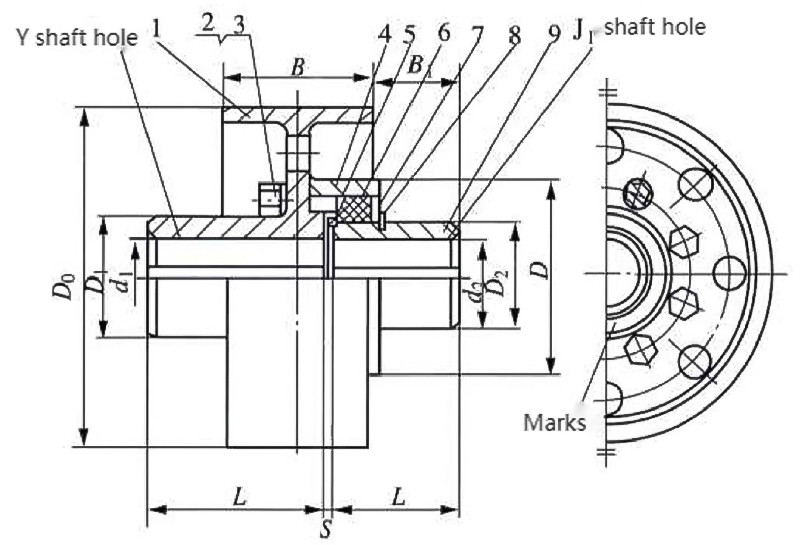

1-jarrupyörä 4-holkki 5-sisälevyn 9 – puolikytkin

Jarrupyörällä varustetun ZCL-tyyppisen elastisen tappikytkimen perusparametrit ja päämitat

Kirjoita	Nimellinen vääntömomentti N•m	Sallittu nopeus [n]/r·min⁻¹	Akselin reikä halkaisija d1,d2	Akselin reikä pituus		D₀	D1	D	D₂	B	B1	S	Hetki hitaudesta I/kg•m²	massa m/kg
				Y	J1
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100 110 120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100 110 120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100 110 120,125	212	167						45		19.089	307.92
			130,140,150	252	202						85		19.156	305.42
ZCL9	31500	950	100 110 120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130,140,150	252	202						80		33.385	405.68
			160 170 180	302	242						130		33.446	398.57

Huomautus:

1. Hitausmomentti ja massa lasketaan J/Y-akselin reiän yhdistelmätyypin ja akselin reiän minimihalkaisijan mukaan.
2. Lyhytaikainen ylikuormitus ei saa ylittää 2 kertaa nimellismomentin Tn arvoa.
