ZC-tyyppinen elastinen tappivaihdekytkin (Q/YZ33006X-2018)

Name: ZC-tyyppinen elastinen tappivaihdekytkin (Q/YZ33006X-2018)
Rating: 5 (99 reviews)

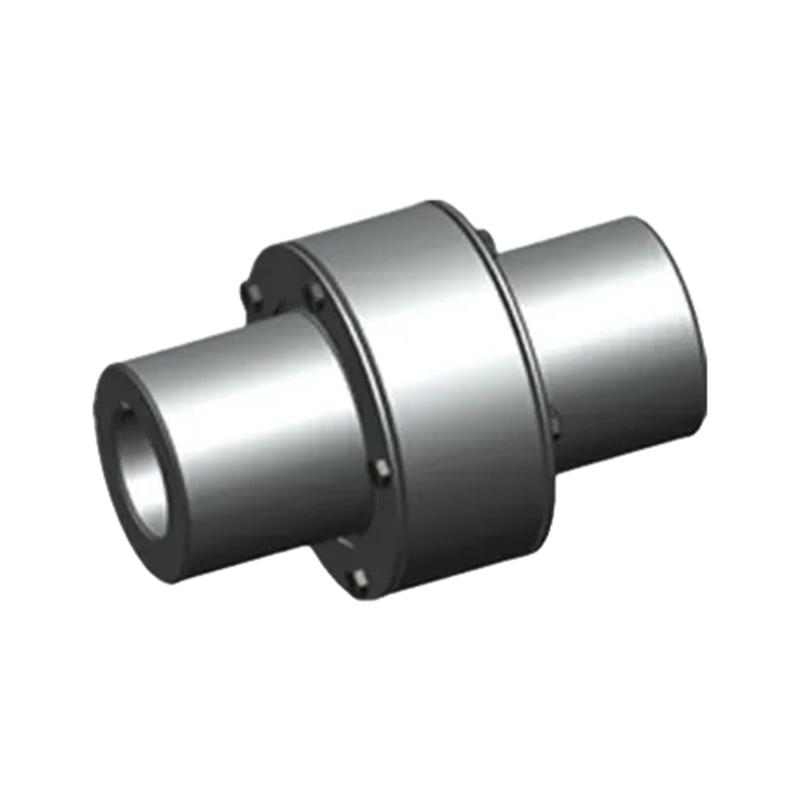

ZC-tyyppinen elastinen tappivaihdekytkin

ZC-tyyppinen elastinen tappivaihdekytkin (ZC-tyyppinen elastinen pylväspintainen hammaspyöräkytkin, noudattaa tiukasti Q/YZ33006X-2018-standardia) on tarkkuusjoustava voimansiirtokomponentti, joka on suunniteltu erityisesti raskaaseen teollisuusympäristöön. Sen ainutlaatuinen rakenne yhdistää tarkasti kytkimen ulkoreunan puolielementin uran ja ulkokannen puolielementin uran muodostaen tapin reiän ja upottaa tehokkaat tappiakselit tasaisen ja tehokkaan vääntömomentin siirron saavuttamiseksi, mikä takaa erinomaisen suorituskyvyn lämpötila-alueella -20 ℃ - 70 ℃.

Verrattuna perinteiseen luumumuotoiseen elastiseen kytkimeen, tällä tuotteella on ylivoimainen vääntöjäykkyys ja kantavuus. Sen nimellisvääntömomenttialue ulottuu 112 N·m:stä hämmästyttäviin 2800000 N·m:iin, vaimentaen tehokkaasti mekaanisen käytön aiheuttamat voimakkaat iskut ja kompensoimalla akselijärjestelmien välisiä kohdistusvirheitä.

Luumumuotoisten elastisten kytkimien valmistajina olemme optimoineet ei-metallisten elastisten komponenttien suunnittelun mahdollistaaksemme ZC-sarjan pidemmän käyttöiän ja vakaamman käyttötehokkuuden vaativissa sovelluksissa, kuten metallurgiassa, kaivosteollisuudessa, nosto- ja satamakoneissa.

Teollisuuskäyttäjät, jotka etsivät korkealaatuisia luumumuotoisia elastisia liitostehtaan tuotteita, huomaavat, että tämä kytkin, joka kattaa useita eri vaatimuksia ZC1:stä ZC23:een, voi merkittävästi vähentää laitteiden seisokkeja ja parantaa järjestelmän turvallisuutta kompaktin kotelorakenteensa ja helppojen huoltoominaisuuksiensa ansiosta.

Valitsemalla kokeneet luumumuotoiset elastisten liitosten toimittajat voidaan saada korkean suorituskyvyn voimansiirtoratkaisuja, jotka ovat täysin alan standardien mukaisia ja tarjoavat luotettavan tehotuen paperinvalmistukseen, vedenkäsittelyyn ja erilaisiin raskaaseen käyttöön automatisoituihin tuotantolinjoihin.

Ota yhteyttä

PDF lataus

PREV: ZCL-tyyppinen joustava tappikytkin jarrupyörällä (Q/YZ 33008X-2018)
SEURAAVA: TCL-tyyppinen tappikytkin jarrupyörän elastisella holkilla (Q/YZ32004X-2018)

Tuoteparametrit

Lähetä Viesti

TEKNISET PARAMETRIT

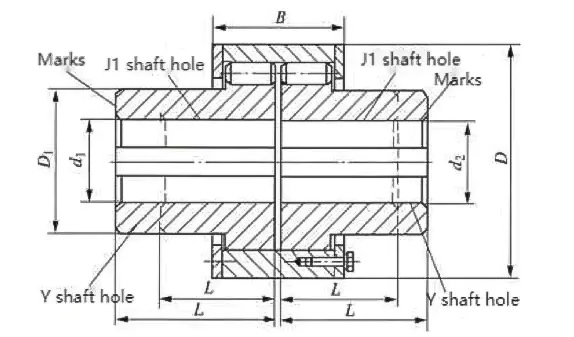

ZC-tyyppisen joustavan tappikytkimen perusparametrit ja päämitat

Kirjoita	Nimellisvääntömomentti /N·m	Sallittu nopeus [n]/r·min⁻¹	Akselin reiän halkaisija d₁,d2	Akselin reiän pituus		D	D1	B	S	Hitausmomentti /kg·m²	Massa m/kg
				Y	J1
ZC1	112	5000	12,14	32	27	76	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.6
			20,22,24	52	38						1.67
ZC2	250		16,18,19	42	30	90	50	50	2.5	0.002	2.7
			20,22,24	52	38						2.76
			25,28	62	44					0.003	2.79
			30,32	82	60						3
ZC3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60						7.05
			40,42	112	84					0.012	7.31
ZC4	1800	4200	40,42,45,48,50,55,56			158	90	90	4	0.044	16.2
			60	142	107					0.45	15.25
ZC5	4500	4000	50,55,56	112	84	192	120		4	0.1	24.82
			60,63,65,70,71,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
ZC6	8000	3300	60,63,70,71,75	142	107	230	130	112	5	0.238	40.89
			80,85,90,95	172	132					0.242	40.15
ZC7	11200	2900	70,71,75	142	107	260	160		5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100 110	212	167					0.443	59.6
ZC8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.86	89.35
			100 110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
ZC9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100 110,120,125	212	167					1.678	138.1
			130 140 150	252	202					1.733	136.6
ZC10	31500	2100	100 110,120,125	212	167	355	245	152	8	2.236	165.5
			130 140 150	252	202					2.362	169.3
			160 170	302	242					2.422	164
ZC11	40000	2000	110,120,125	212	167	380	260	172	8	3.054	190.9
			130 140 150	252	202					3.249	203.1
			160 170,180	302	242					3.369	202.1
ZC12	63000	1700	130 140 150	252	202	445	290	182	8	6.146	288.5
			160 170,180	302	242					6.432	296.6
			190 200	352	282					6.524	288
ZC13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160 170,180	302	242					13.62	469.2
			190 200,220	352	282					14.19	480
			240	410	330					13.98	436.1
ZC14	125000	1400	170 180	302	242	560	390	218	8	19.9	581.5
			190 200,220	352	282					21.17	621.7
			240 250 260	410	330					21.67	599.4
ZC15	160000	1300	190 200,220	352	282	590	420	240	10	28.08	736.9
			240 250 260	410	330					29.18	730.5
			280 300	470	380					29.52	702.1
ZC16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240 250 260	410	330					60.05	1129
			280 300,320	470	380					60.56	1144
			340	550	450					62.47	1064
ZC17	315000	950	240 250 260	410	330	770	550	285	10	105.5	1500
			280 300,320	470	380					102.3	1557
			340 360 380	550	450					106	1535
ZC18	450000	850	250 260	410	330	860	605	300	13	152.3	1902
			280 300,320	470	380					161.5	2025
			340 360 380	550	450					169.9	2062
			400 420	650	540					175.4	2029
ZC19	630000	750	280 300,320	470	380	970	695	322	14	283.7	2818
			340 360 380	550	450					303.4	2963
			400 420,440,450	650	540					323.2	3068
ZC20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340 360 380	550	450					624.5	4426
			400 420,440,450,460,000,000	650	540					669.4	4715
ZC21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400 420,440,450,460,000,000	650	540					1715	8228
			530 560 600 630	800	680					1880	8699
ZC22	2240000	500	420 440 450 460 480 000	650	540	1520	1100	405	19	2338	9736
			530 560 600 630	800	680					2596	10631
			670 710 750	900	780					2522	9473
ZC23	2800000	460	480 500	650	540	1640	1240	440	20	3490	11946
			530 560 600 630	800	680					3972	13822
			670 710 750	900	780					3949	1226
			800 850	1000	880					3982	12095

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China ZC-tyyppinen elastinen tappivaihdekytkin (Q/YZ33006X-2018) Manufacturers and ZC-tyyppinen elastinen tappivaihdekytkin (Q/YZ33006X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Päätuotteemme ovat hammasliitin, joustava holkkipilarin tappikytkin, elastinen pilarin tappikytkin, hammaspyöräkytkin joustavalla tapilla, yleiskytkin, rengaskytkin, leukakytkin, tähtikytkin, kalvokytkin, rumpukytkin ja ristikkokytkin, Oldham-kytkin, ketjuliitin, rullaliitin, ketjuliitin ja GL-tyyppinen kytkin turvakytkimet ja niin edelleen. Yrityksemme toteuttaa myös erilaisia ei-standardikytkimien suunnittelua ja valmistusta.
Uuden työpajan pinta-ala on noin 16463,52m². raskas työpaja 5 500 m2, tarkkuuspaja 4 600 m², toimistorakennus ja kuntosali 2 000 m2, ruokasali 500 m², varasto 1000 m², tiet, viherrys, pysäköintialueet 3563 m2.
