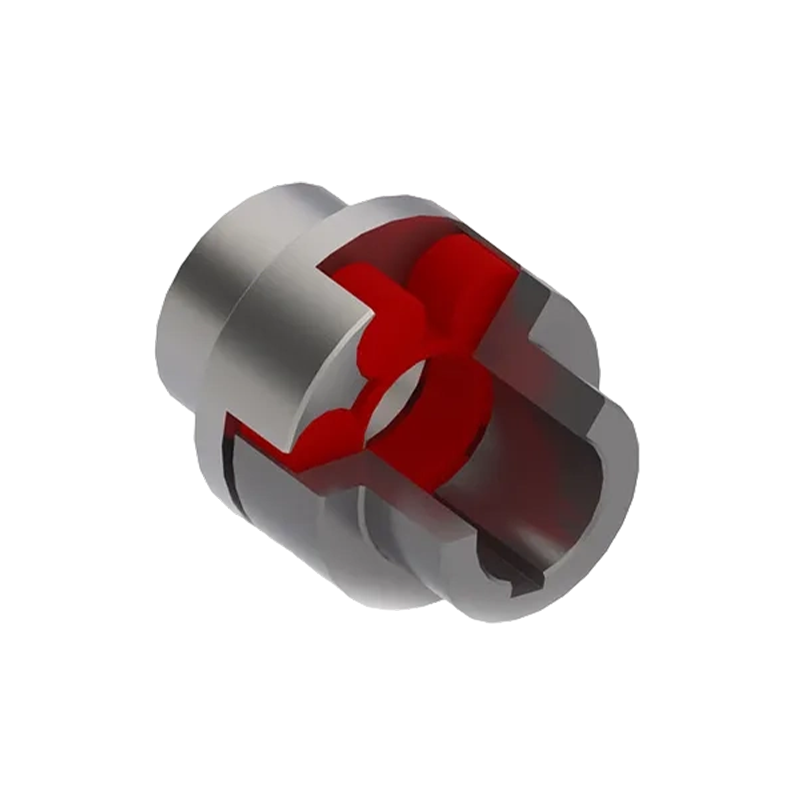

MC-luumun muotoinen joustava kytkin (Q/YM 35012X-2018)
MC-luumun muotoinen elastinen kytkin on Q/YM 35012X-2018 -standardin mukainen, ja sitä kutsutaan yleisesti kynsikytkimeksi tai hämähäkkikytkimeksi teollisuudessa. As a high-performance transmission component produced by professional Plum Shaped Elastic Coupling Manufacturers according to strict technical specifications, its structural design is simple and has extremely high ease of disassembly and installation. MC-luumukukan muotoinen elastinen kytkin saavuttaa erinomaisen iskunvaimennuksen, kulutuskestävyyden ja puskurointikyvyn upottamalla elastisen elementin tarkasti kuperaan hammasrakoon kahden puolikytkimen päätypinnan ulkoreunassa, mikä suojaa voimansiirtojärjestelmää tehokkaasti iskukuormitukselta. Sen sopeutuvuus ympäristöön on erittäin vahva, ja sen vakiokäyttölämpötila-alue kattaa -30 °C - 80 °C. Teknisistä tiedoista tämän sarjan nimellisvääntömomenttialue on erittäin suuri, ja se kattaa laajan alueen 28 N · m - 14 000 N · m, maksimi vääntömomentti 25 200 N · m ja suurin sallittu nopeus 1500 r/min. Se voi mukautua erilaisiin akselin reikien halkaisijoihin (kuten 12 mm - 160 mm). Vahvan rakenteellisen suorituskyvyn ansiosta tätä luumumuotoista elastista kytkintä käytetään laajalti useilla raskaan teollisuuden aloilla, kuten metallurgisissa laitteissa, kaivoskoneissa, vesirakenteessa, nosto- ja kuljetuskoneissa, paperikoneissa ja satamalaitteissa
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

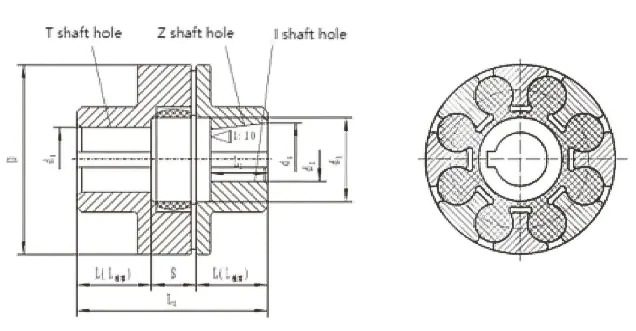

MC quincunx elastisen kytkimen perusparametrit ja päämitat
| Kirjoita | Nimellinen vääntömomentti Tn/N·m | Maksimi vääntömomentti Tmax/N·m | Sallittu nopeus [n]/r·min⁻¹ | Akselin reiän halkaisija d 1 ,d 2 ,d z | L | L 0 | D | Elastinen elementti tyyppi | massa m/kg | Hetki hitaudesta I/kg·m² |
| MC1 | 28 | 50 | 15300 | 12,14,15,18,19,20,22,24,25 | 35 | 86 | 50 | MT1 | 1 | 0.00022 |
| MC2 | 50 | 100 | 12000 | 16,18,19,20,22,24,25,28,30 | 38 | 95 | 60 | MT2 | 1.5 | 0.00044 |
| MC3 | 112 | 200 | 10900 | 20,22,24,25,28,30,32 | 40 | 103 | 70 | MT3 | 2.5 | 0.00087 |
| MC4 | 160 | 288 | 9000 | 22,24,25,28,30,32,35,38,40 | 45 | 114 | 85 | MT4 | 3.42 | 0.002 |
| MC5 | 355 | 640 | 7300 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 105 | MT5 | 5.15 | 0.0049 |
| MC6 | 450 | 810 | 6100 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6 | 10.1 | 0.0114 |
| MC7 | 710 | 1280 | 5300 | 35*,38*,40*,42*,45,48,50,55 | 60 | 159 | 145 | MT7 | 13.1 | 0.0232 |
| MC8 | 1250 | 2250 | 4500 | 45*,48*,50,55,56,60,63,65 | 70 | 181 | 168 | MT8 | 21.2 | 0.0468 |
| MC9 | 2000 | 3600 | 3750 | 55*,56*,60,63,65,70,71,75,80 | 80 | 208 | 198 | MT9 | 33 | 0.1041 |
| MC10 | 3150 | 5670 | 3250 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 230 | 228 | MT10 | 45.5 | 0.2105 |
| MC11 | 5000 | 9000 | 3000 | 70,71*,75*,80*,85*,90,95,100,110,120 | 100 | 260 | 258 | MT11 | 75.2 | 0.4338 |
| MC12 | 7100 | 12780 | 2500 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 297 | 298 | MT12 | 99.2 | 0.82 |
| MC13 | 12500 | 22500 | 2150 | 90*,95*,100*,110*,120*,125*,130,140,150 | 125 | 323 | 358 | MT13 | 148.1 | 1.672 |
| MC14 | 14000 | 25200 | 1900 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 333 | 400 | MT14 | 197.5 | 2.499 |
Huomautus:
1. Massa ja hitausmomentti ovat likimääräisiä arvoja, jotka on laskettu valuteräksen materiaalin ja suurimman akselin reiän mukaan
2. Akselin reiän halkaisija * voidaan käyttää Z-tyypin akselin reikään, jos GB/T3852 akselin reiän pituuden mukaan neuvottele valmistajan kanssa.
