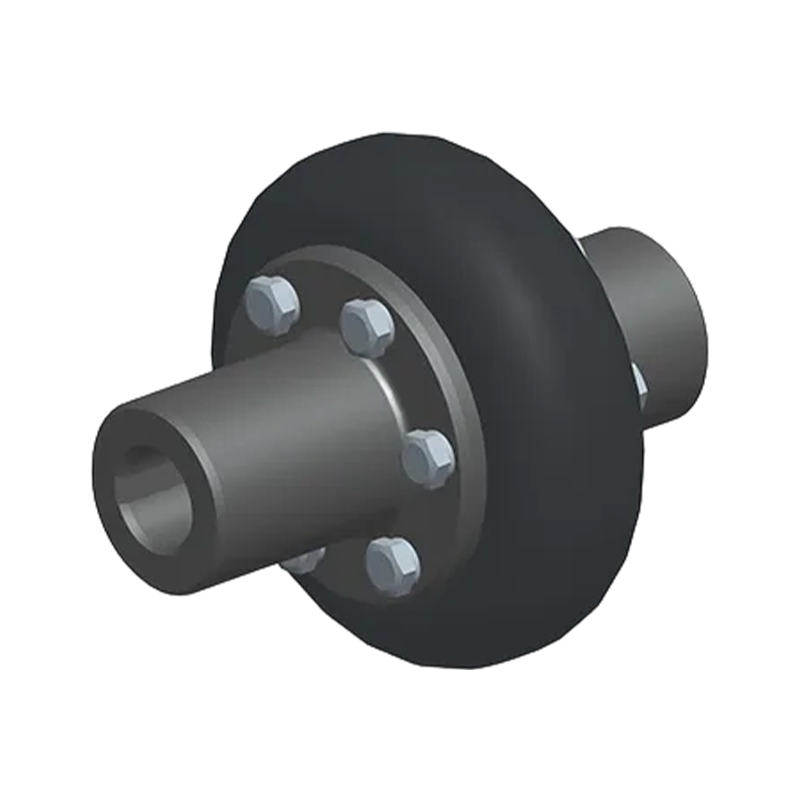

LCB-tyyppinen rengasliitin (Q/YC 34010X-2018)
Verrattuna kehyksettömään malliin, LCB-rengastyyppinen kytkin (Q/YC 34010X-2018) Sen ydinetu on sisäänrakennetun rungon vahvistusrakenteen käyttö, joka parantaa huomattavasti renkaan rungon vetolujuutta ja kantavuutta. Tämä rakennesuunnittelu antaa tuotteelle erinomaisen kestävyyden keskipakovoimaa vastaan, mikä mahdollistaa sen geometrisen vakauden ylläpitämisen suuremmilla sallituilla nopeuksilla ja vähentää tehokkaasti kuumenemis- ja vanhenemisriskiä nopean käytön aikana. Tällä kytkimellä on erinomainen monisuuntainen siirtymän kompensointikyky, joka pystyy helposti selviytymään akselijärjestelmien välisistä säteittäis-, aksiaali- ja kulmasiirroista. Samalla se voi vaimentaa voimakkaita iskunvaimennusominaisuuksia ja vaimentaa järjestelmän resonanssia. Vakaan rakenteen, täydellisen voiteluvapaan ja helpon huollon ansiosta LCB-tyyppisistä kytkimistä on tullut ihanteellinen voimansiirron ydin suurille kuormituksille, pitkäaikaisille jatkuville käyttöolosuhteille, kuten metallurgiaan, öljyyn ja raskaisiin pumppujärjestelmiin, mikä takaa erittäin korkean luotettavuuden tärkeimpien laitteiden vakaalle toiminnalle.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

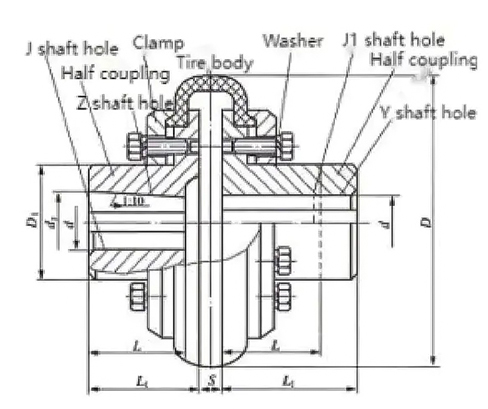

LCB-tyyppisen renkaan kytkennän perusparametrit
| Kirjoita | Nimellisvääntömomentti /N·m | Sallittu nopeus [n]/r·min⁻¹ | Akselin reiän halkaisija d₁,d2 | Akselin reiän pituus L | D | D1 | H | Hitausmomentti /kg·m² | Massa m/kg | |
| Y L | J₁, Z | |||||||||
| L | ||||||||||
| LCB1 | 10 | 5000 | 6,7 | 16 | — | 63 | 20 | 26 | 0.0003 | 0.4 |
| 8,9 | 20 | — | ||||||||
| 10,11 | 25 | — | ||||||||
| LCB2 | 50 | 10,11 | 25 | — | 100 | 36 | 32 | 0.0035 | 1.5 | |
| 12,14 | 32 | 27 | ||||||||
| 16,18,19 | 42 | 30 | ||||||||
| LCB3 | 100 | 4500 | 16,18,19 | 120 | 44 | 39 | 0.01 | 2.2 | ||
| 20,22,24 | 52 | 38 | ||||||||
| LCB4 | 160 | 4200 | 22,24 | 52 | 38 | 140 | 50 | 45 | 0.021 | 3.1 |
| 25,28 | 62 | 44 | ||||||||
| 30,32,35 | 82 | 60 | ||||||||
| LCB5 | 224 | 4000 | 25,28 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
| 30,32,35,38 | 82 | 60 | ||||||||
| LCB6 | 315 | 3600 | 30,32,35,38 | 185 | 70 | 58 | 0.07 | 8.1 | ||
| 40,42,45 | 112 | 84 | ||||||||
| LCB7 | 500 | 3200 | 35,38 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
| 40,42,45,48,50,55,56 | 112 | 84 | ||||||||
| LCB8 | 800 | 2600 | 40,42,45,48,50,55,56 | 112 | 84 | 265 | 100 | 82 | 0.3 | 22 |
| 60,63,65 | 142 | 107 | ||||||||
Huomautus: Kaksi puolikytkintä ei voi käyttää Z1-akselin reikiä samanaikaisesti.
