LC-rullaketjun kytkentä (Q/YL 17031X-2018)

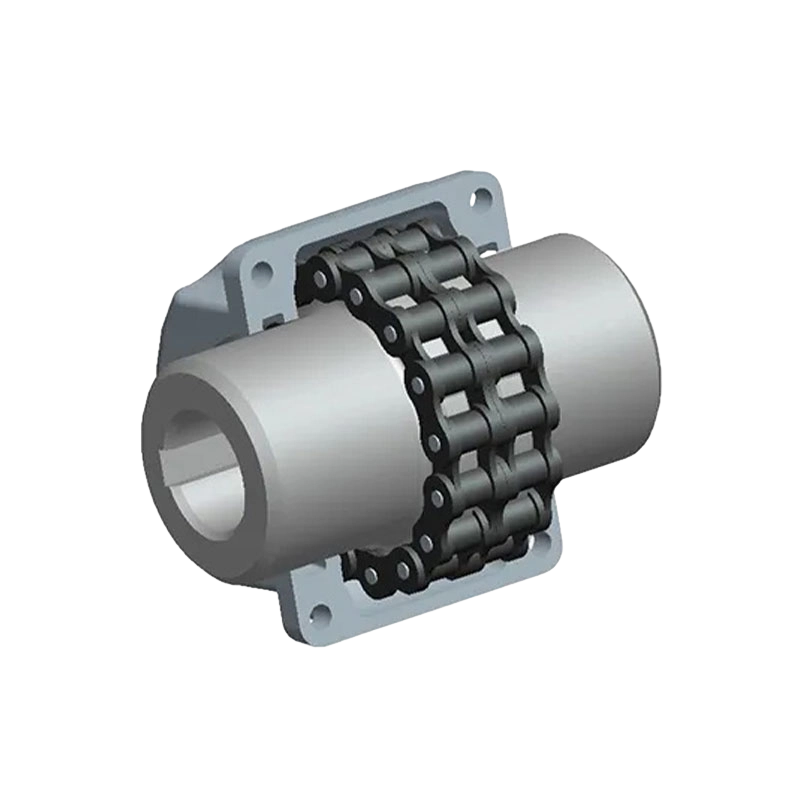

LC-tyyppinen rullaketjun kytkentä ottaa käyttöön kaksirivisen ketjun ja yhdensuuntaisten ketjupyörien yhdistelmärakenteen, jolla on erinomainen monisuuntainen siirtymän kompensointikyky, aksiaalinen siirtymän kompensointi jopa 9,5 mm ja säteittäinen siirtymän kompensointi jopa 1,27 mm. Tämän sarjan nimellisvääntömomenttialue on 40 - 25 000 N·m ja maksiminopeus 4500 r/min suojakuorella, mikä varmistaa vakaan ja tehokkaan voimansiirron raskaassa kuormituksessa ja suurissa nopeuksissa.
LC-tyyppisellä rullaketjukytkimellä on virtaviivainen rakenne, joka mahdollistaa ketjun asennuksen ja irrottamisen ilman kahta akselia siirtämättä, mikä yksinkertaistaa huomattavasti huoltotoimenpiteitä. Se sopii erityisen hyvin vaativiin teollisuusympäristöihin, kuten kosteisiin, pölyisiin ja korkeisiin lämpötiloihin. Huolimatta sen vahvasta ympäristöön sopeutumisesta, käyttöä tulee välttää toistuvissa käynnistys-pysäytys-, peruutus- tai vakavissa iskukuormituksissa siirtojärjestelmän pitkän aikavälin luotettavuuden varmistamiseksi.
- Tuoteparametrit
- Lähetä Viesti
TEKNISET PARAMETRIT

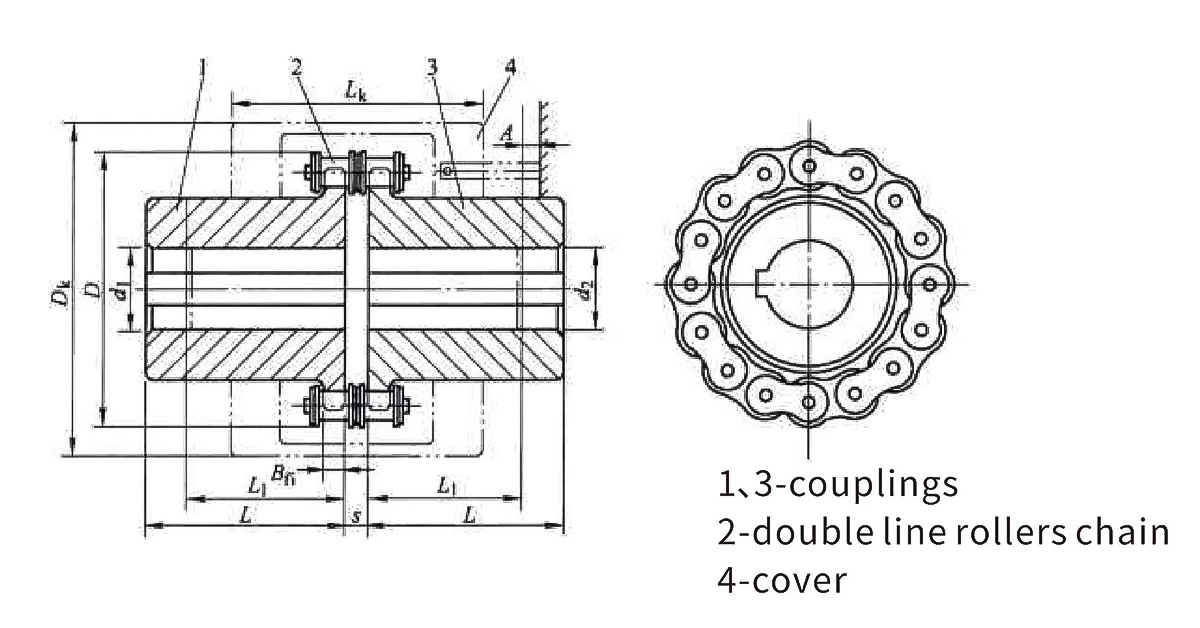

LC-rullaketjukytkimen perusparametrit ja päämitat (GB/T6069-2002)
| Kirjoita | Nimellinen vääntömomentti N.m | Sallittu nopeus [n]/r.min⁻1 | Akselin reiän halkaisija d1,d2 | Akselin reiän pituus | Ketjun numero | Ketjun nousu | Vaihteen numero | D | b n | S | D k max | L k max | Massa m/kg | Hitausmomentti l/kg·m² | Sallittu korvauksen määrä | ||||
| Ei kansia | Kannen kanssa | Y | J1 | Säteittäinen △ | Aksiaalinen △ | Kulma △a/(°) | |||||||||||||
| LC1 | 40 | 1400 | 4500 | 16.18.19. | 42 | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | 70 | 70 | 0.4 | 0.0001 | 0.19 | 1.414 | 1 | |
| 20 | 52 | 38 | |||||||||||||||||
| LC2 | 63 | 1250 | 4500 | 19 | 42 | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | 75 | 75 | 0.7 | 0.0002 | 0.19 | 1.414 | 1 | |
| 20.22.24 | 52 | 38 | |||||||||||||||||
| LC3 | 100 | 1000 | 4000 | 20.22.24 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1 |
| 25 | 62 | 44 | |||||||||||||||||
| LC4 | 160 | 1000 | 4000 | 24 | 52 | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1 | |
| 25.28. | 62 | 44 | |||||||||||||||||
| 30.32. | 82 | 60 | |||||||||||||||||
| LC5 | 250 | 800 | 3150 | 28 | 62 | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1 | |
| 30.32.35.38 | 82 | 64 | |||||||||||||||||
| 40 | 112 | 84 | |||||||||||||||||
| LC6 | 400 | 630 | 2500 | 32.35.38 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | 140 | 105 | 5 | 0.0058 | 0.32 | 2.3 | 1 |
| 40.42.45.48.50 | 112 | 84 | |||||||||||||||||
| LC7 | 630 | 630 | 40.42.45.48.50.55 | 112 | 84 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | 150 | 122 | 7.4 | 0.012 | 0.38 | 2.8 | 1 | |
| 60 | 142 | 107 | |||||||||||||||||
| LC8 | 1000 | 500 | 2240 | 45.48.50.55 | 112 | 84 | 16A | 25.4 | 16 | 154.33 | 15 | 14.3 | 180 | 135 | 11.1 | 0.025 | 0.5 | 3.8 | 1 |
| 60.65.70 | 142 | 107 | |||||||||||||||||
| LC9 | 1600 | 400 | 2000 | 50.55. | 112 | 84 | 16A | 25.4 | 20 | 186.5 | 15 | 14.3 | 215 | 145 | 20 | 0.0061 | 3.8 | 1 | |
| 60.65.70.75 | 142 | 107 | |||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||
| LC10 | 2500 | 315 | 1600 | 60.65.70.75 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18 | 17.8 | 245 | 165 | 26.1 | 0.079 | 0.63 | 4.7 | 1 |
| 80.85.90 | 172 | 132 | |||||||||||||||||
| LC11 | 4000 | 250 | 1500 | 75 | 142 | 167 | 24A | 38.1 | 16 | 213.49 | 24 | 21.5 | 270 | 195 | 39.2 | 0.188 | 0.76 | 5.7 | 1 |
| 80.85.90.95 | 172 | 132 | |||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||
| LC12 | 6300 | 1250 | 85.90.95 | 172 | 167 | 28A | 44.45 | 16 | 270.08 | 24 | 24.9 | 310 | 205 | 59.4 | 0.38 | 0.88 | 6.6 | 1 | |
| 100.110.120 | 212 | 202 | |||||||||||||||||
| LC13 | 10000 | 200 | 1120 | 100.110.120.125 | 212 | 167 | 32A | 50.8 | 18 | 340.8 | 30 | 28.6 | 380 | 230 | 86.5 | 0.869 | 1 | 7.6 | 1 |
| 130.140. | 252 | 202 | |||||||||||||||||
| LC14 | 16000 | 200 | 1000 | 120.125. | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30 | 28.6 | 450 | 250 | 150.8 | 2.06 | 1 | 7.6 | 1 |
| 130.140.150 | 252 | 202 | |||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||
| LC15 | 25000 | 200 | 900 | 140.150. | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36 | 35.6 | 510 | 285 | 234.4 | 4.37 | 1.27 | 9.5 | 1 |
| 160.170.180 | 302 | 242 | |||||||||||||||||
| 190 | 352 | 282 | |||||||||||||||||
Huomautus:
1. Kun kansi on, lisää "F" mallin perään, 1 tapaus GL5-kytkimestä ja vaihda GL5F, kun kansi on.
2. Taulukon kytkentämassa ja hitausmomentti ovat likimääräisiä arvoja.
