GC-rumpuvaihdekytkin (Q/YG 13010X-2018)

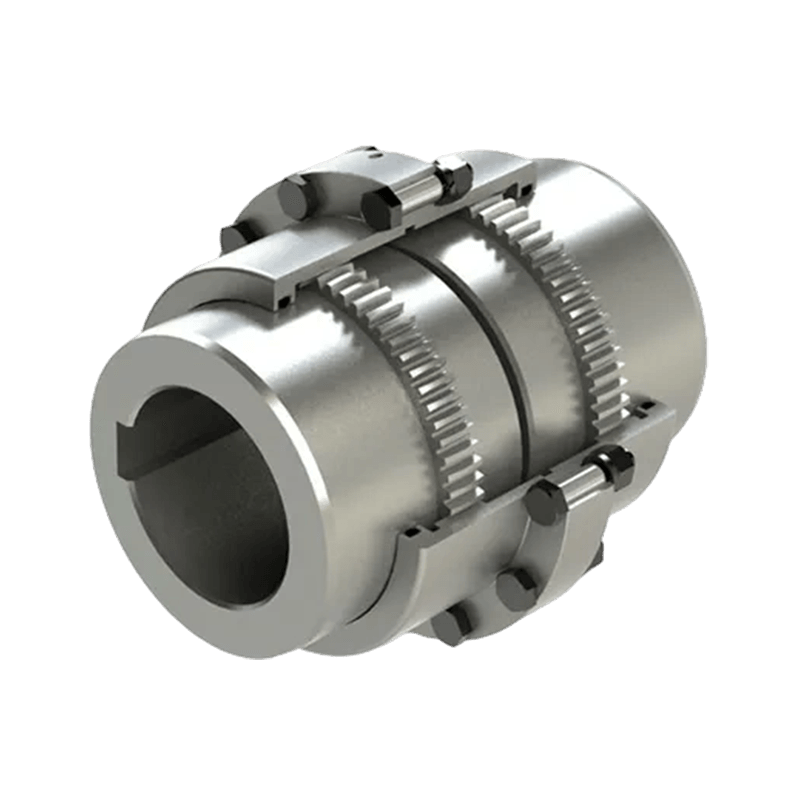

Tuotteen yleiskatsaus: GC-tyyppinen rumpuvaihdekytkin (standardi: Q/YG 13010X-2018) on vankka ja tehokas mekaaninen voimansiirtolaite, joka on erityisesti suunniteltu siirtämään vääntömomenttia kahden akselin välillä samalla kun se kompensoi säteittäisiä, aksiaalisia ja kulmavirheitä. Tätä tuotetta käytetään laajalti erilaisissa teollisissa sovelluksissa, jotka vaativat erittäin suurta vääntömomentin siirtotarkkuutta sen erinomaisen luotettavuuden ja kestävyyden ansiosta.

Tärkeimmät ominaisuudet:

1. Suuri kuormituskyky: Tarkkuussuunniteltu, tämä kytkin kestää erittäin suuria vääntömomenttikuormia, joten se sopii erinomaisesti raskaaseen teollisuusympäristöön, kuten kaivoksiin, terästehtaisiin ja sähköntuotantoon.

2. Erinomainen joustavuus: Sen ainutlaatuinen joustava muotoilu mahdollistaa kulmikkaan, yhdensuuntaisen ja aksiaalisen siirtymän kahden akselin välillä, mikä vähentää tehokkaasti liitettyjen laitteiden rasitusta ja minimoi ennenaikaisen laitevian riskin.

3. Vankka ja kestävä rakenne: Valmistettu korkealaatuisista teräksistä tai seosmateriaaleista, se voi toimia vakaasti ankarissa olosuhteissa äärimmäisissä lämpötiloissa, syövyttävässä ympäristössä ja voimakkaassa tärinässä.

4. Helppo asennus ja huolto: Asennusprosessi on yksinkertainen ja intuitiivinen, mikä helpottaa nopeaa asennusta. Samaan aikaan sen vankka rakenne minimoi huoltovaatimukset, vähentää tehokkaasti seisokkeja ja käyttökustannuksia.

5. Erinomainen vaihdettavuus: GC-tyyppiset kytkimet on yleensä suunniteltu vaihdettaviksi muiden merkkien kanssa, mikä mahdollistaa laitteiden päivitykset tai vaihdot ilman merkittäviä muutoksia.

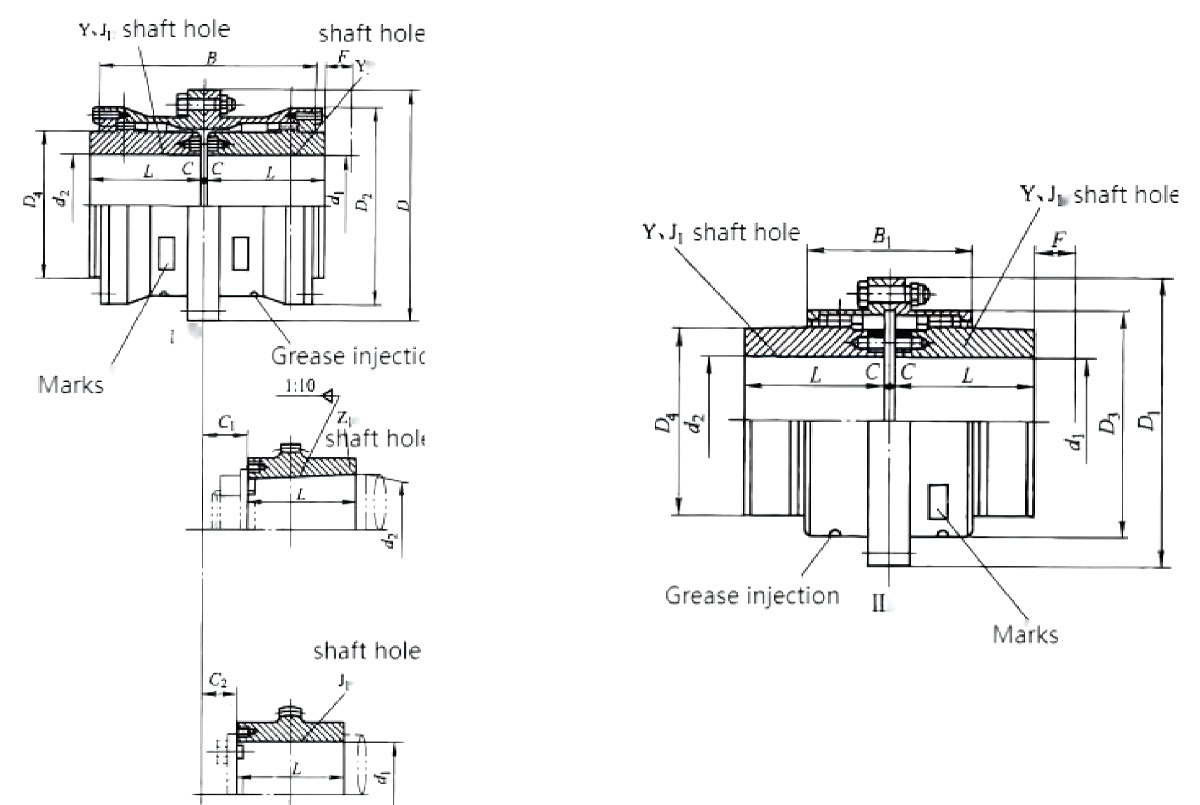

Rakennesuunnittelu: GC-tyyppisissä kytkimissä käytetään tarkkuuskoneistettuja sisä- ja ulkohammasprofiileja.

1. Akselin reikien kokoonpano: Tukee erilaisia ​​akselin reikätyyppejä, mukaan lukien Y, J1, Z1 jne., sopeutuakseen erilaisiin teollisuusakselin päiden liitäntävaatimuksiin.

2. Voitelujärjestelmä: Kotelossa on öljyn ruiskutusreiät, jotka varmistavat hampaiden pintojen riittävän voitelun ja pidentävät käyttöikää.

4. Kytkentämenetelmä: Erittäin lujia pultteja käytetään kahden puolikytkimen tiukkaan yhdistämiseen, mikä johtaa kompaktiin ja vakaaseen rakenteeseen.

Tekniset tiedot: GC-kytkimet kattavat laajan valikoiman kokoja (GC1 - GC24) pienistä erittäin suuriin, ja ne täyttävät eri mittakaavan voimansiirtotarpeet:

1. Nimellinen vääntömomentti (T _n ): Alue 800 N·m - 1 400 000 N·m.

2. Sallittu nopeus ([n]): Jopa 7500 r/min (mallista riippuen).

3. Sovellettava akselin halkaisija (d ₁ , d ₂ , d _z ): Soveltuu akseleille, joiden halkaisija on 12 mm - 520 mm.

Tyypilliset sovellukset: Korkean suorituskyvyn ansiosta GC-tyyppisiä rumpuvaihteistokytkimiä käytetään laajalti mekaanisissa voimansiirtojärjestelmissä seuraavilla teollisuudenaloilla:

Metallurgiset laitteet ja kaivoskoneet

Nosto- ja satamakoneet

Vedensuojelulaitteet ja paperinvalmistuskoneet

Kompressori-, pumppu- ja turbiinikäytöt
