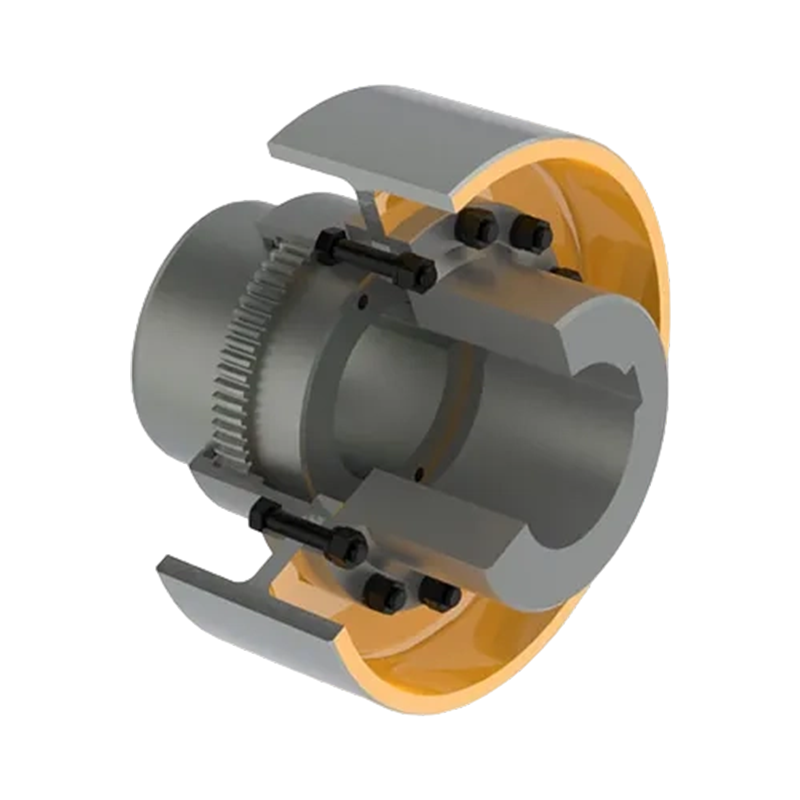

GCL-rumpuvaihdekytkin jarrupyörällä (Q/YG 13011X-2018)

Tuotteen yleiskatsaus: GCL-tyyppinen rumpuvaihdekytkin jarrupyörällä (standardi: Q/YG 13011X-2018) on innovatiivinen voimansiirtoratkaisu, joka yhdistää täydellisesti tehokkaan rumpuvaihteistoteknologian ja jarrutustoiminnon. Samalla kun tämä kytkin saavuttaa suuren vääntömomentin siirron, se tarjoaa tarkan ohjauksen ja hidastus-/pysäytysominaisuudet teollisuuslaitteiden pyöriville liikkeille integroidun jarrupyörärakenteensa ansiosta.

Suunnittelun keskeiset ominaisuudet:

1. Integroitu voimansiirto ja jarrutus: Tämä järjestelmä yhdistää saumattomasti vaihteistokytkimen voimansiirtotehokkuuden jarrupyörän ohjaustoimintoon, mikä tarjoaa kattavan ratkaisun voimansiirtoon ja liikkeenhallintaan raskaan teollisuuden koneissa.

2. Tehokkaat rumpuhammaspyörät: Sisäinen hammaspyöräosa on valmistettu erittäin lujista materiaaleista, kuten seosteräksestä, ja se on erinomainen joustavuus kompensoimaan tehokkaasti aksiaaliset poikkeamat (säteittäinen, aksiaalinen ja kulma), mikä vähentää liitettyjen laitteiden jännityskuormitusta.

3. Tarkka jarrutuksen hallinta: Integroitu jarrupyörän rakenne mahdollistaa laitteiden nopean hidastumisen tai täydellisen pysähtymisen käyttö- tai turvallisuusvaatimusten mukaisesti, mikä parantaa merkittävästi voimansiirtojärjestelmän turvallisuutta ja joustavuutta.

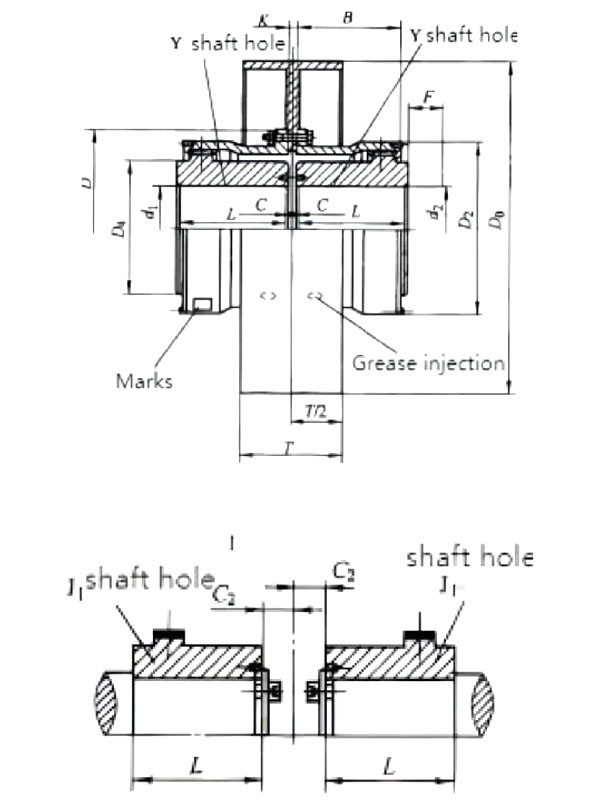

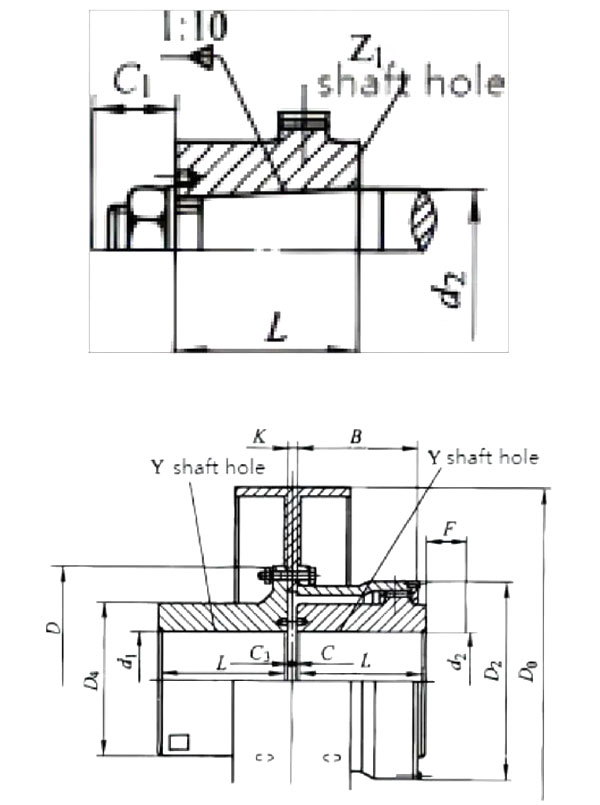

4. Erilaiset rakennemuodot: Kuten teknisistä piirustuksista näkyy, tässä sarjassa on kaksi päärakennejärjestelyä: GCL-I ja GCL-II, jotka mukautuvat erilaisiin tila- ja asennusvaatimuksiin.

5. Kätevä voitelujärjestelmä: Kotelossa on erillinen öljyn ruiskutusaukko, joka helpottaa rutiininomaista voiteluhuoltoa ja varmistaa hammaspyörän hampaiden pitkäaikaisen luotettavuuden.

6. Tekniset tiedot ja parametrit: GCL-sarjan kytkimet kattavat useita eri ominaisuuksia GCL1:stä GCL14:ään, ja ne täyttävät laajan valikoiman teollisuuden vääntömomenttivaatimuksia:

1. Nimellinen vääntömomentti (T _n ): Laaja alue, 800 N·m - 180 000 N·m.

2. Sallittu nopeus ([n]): Jopa 4000 r/min (erittelyistä riippuen).

3. Jarrupyörän halkaisija (D ₀ ): Saatavilla on useita vakiokokoisia jarrupyöriä, joiden halkaisijat vaihtelevat välillä 160 mm - 800 mm.

4. Akselin reikien yhteensopivuus: Tukee erilaisia ​​akselireikätyyppejä, kuten Y, J1 ja Z1, laajalla valikoimalla yhteensopivia akselin halkaisijoita (vähintään 12 mm, maksimi jopa 260 mm).

Sovelluksen arvo ja kentät: Raskaan voimansiirron ja tarkkojen jarrutusominaisuuksiensa yhdistelmän ansiosta tämä tuote on ihanteellinen valinta seuraavien alojen laitteisiin, joilla on erittäin korkeat turvallisuus- ja kestävyysvaatimukset:

1. Kuljetusjärjestelmät: Kuten suurten kuljetushihnojen käyttö ja hätäjarrutus.

2. Raskaat koneet: mukaan lukien murskaimet, sekoittimet, myllyt jne.

3. Erikoisteollisuuden laitteet: Käytetään laajasti metallurgiassa, kaivosteollisuudessa, nosto-, satama- ja vesihuoltokoneteollisuudessa.

Asennus ja huolto: Tämän kytkimen käyttäjäystävällinen rakenne yksinkertaistaa asennusprosessia ja pyrkii minimoimaan laitteiden seisokkeja. Säännölliset silmämääräiset tarkastukset ja rasvan lisäys voivat tehokkaasti pidentää järjestelmän käyttöikää ja vähentää kokonaiskäyttökustannuksia.
