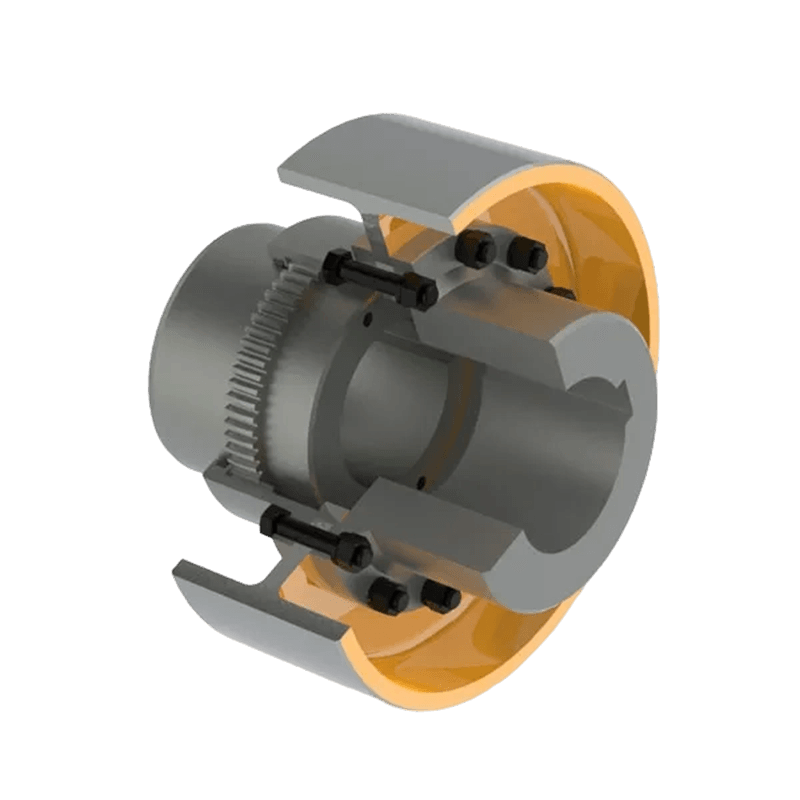

GBL-rumpuvaihdekytkin jarrupyörällä (Q/YG 11004X-2018)

Tuotteen yleiskatsaus:

GBL-sarjan rumputyyppinen vaihteistokytkin jarrupyörällä on erikoistunut mekaaninen voimansiirtokomponentti, joka on suunniteltu helpottamaan tehokasta vääntömomentin siirtoa pyörivien akseleiden välillä ja integroimaan jarrupyörä lisäämään turvallisuutta ja jarrutusominaisuuksia. Tässä tuotteessa yhdistyvät perinteisten rumputyyppisten vaihteistokytkimien luontainen luotettavuus ja jarrutoiminto, mikä tekee siitä ihanteellisen valinnan varmistamaan tarkan ohjauksen ja käyttöturvallisuuden nykyaikaisissa teollisuuskoneissa.

Rakennesuunnittelu ja suorituskykyominaisuudet:

1. Kehittynyt rumputyyppinen vaihteistorakenne: Kytkimessä on vankka ja kestävä sisäinen rumputyyppinen rakenne, joka välittää voimaa hienoksi koneistettujen sisäisten hammaspyörän hampaiden tarkan yhteenliitoksen kautta.

2. Moniulotteisen kohdistusvirheen kompensointi: Tämä ainutlaatuinen muotoilu kompensoi tehokkaasti kulma-, säteittäiset (rinnakkaiset) ja aksiaaliset poikkeamat yhdistettyjen akselien välillä. Vaimentamalla tällaisten kohdistusvirheiden aiheuttamia poikkeamia se vähentää merkittävästi kytkettyjen laitteiden rasitusta ja pidentää siten koko siirtojärjestelmän käyttöikää.

3. Integroitu jarrutustoiminto: Integroimalla jarrupyörän suoraan kytkinrakenteeseen yksikkö mahdollistaa pyörivien akseleiden hallitun hidastuksen tai hätäpysäytyksen. Tämä ominaisuus on kriittinen sovelluksissa, jotka vaativat tarkkaa nopeudensäätöä tai hätäjarrutusominaisuuksia.

4. Erittäin lujat materiaalit ja kestävyys: Korkealaatuisesta teräksestä tai seosteräksestä valmistetulla tuotteella on poikkeuksellinen kulutuskestävyys, väsymiskestävyys ja korroosionkestävyys, minkä ansiosta se kestää kovaakin käyttöä ja ankaria teollisuusympäristöjä.

5. Modulaarinen rakenne ja helppo huolto: Kytkimessä on modulaarinen rakenne, joka yksinkertaistaa asennusta. Sen suunnittelussa etusijalle asetetaan huollon helppous, mikä mahdollistaa nopeat tarkastukset, tiivisteiden vaihdot tai komponenttien korjaukset laitteiden seisokkien minimoimiseksi.

Tärkeimmät tekniset tiedot:

1. Kokoalue: Tuotesarja tarjoaa kattavan mallivalikoiman GBL1:stä GBL14:ään.

2. Vääntömomenttikapasiteetti: Nimellisvääntömomenttialue (Tn) on laaja, ja se kattaa kapasiteetit välillä 0,63 kN·m - 125 kN·m.

3. Toimintanopeus: Erinomaista vakautta suurilla nopeuksilla osoittava kytkin tukee suurinta sallittua pyörimisnopeutta jopa 4000 r/min (mallista riippuen).

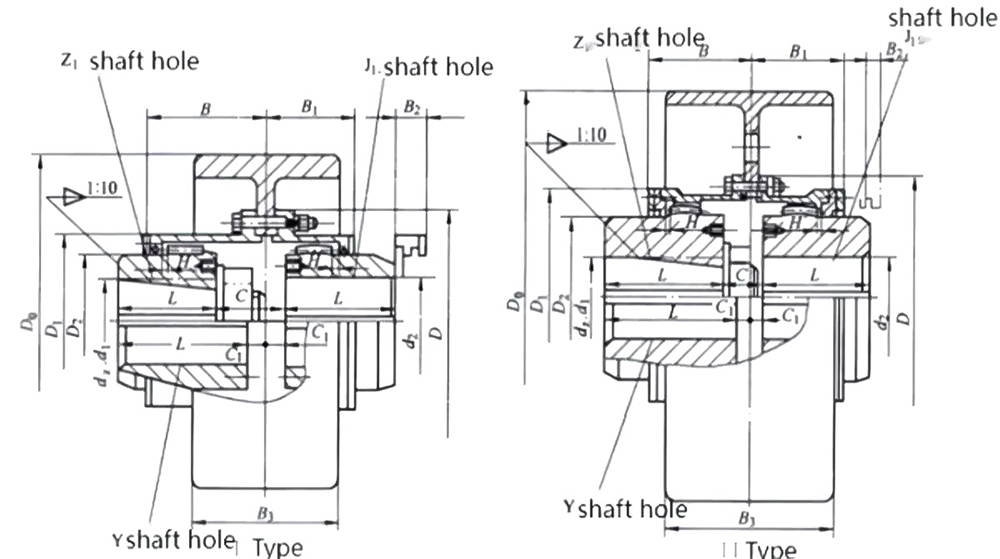

4. Poran sovitettavuus: Tukee erilaisia reiän halkaisijakonfiguraatioita (d1, d2, dz), joiden maksimireiän halkaisija on 250 mm. Pyynnöstä on saatavana myös kartiomaisia ​​porauksia, jotka tukevat enintään 220 mm:n halkaisijaa.

Fyysiset ominaisuudet:

Mallin spesifikaatioista riippuen tuotteen omapaino vaihtelee 7 kg:sta 850 kg:aan, ja se pystyy täyttämään teollisuuslaitteiden monipuoliset voimansiirtovaatimukset kevyistä raskaisiin sovelluksiin.

Ensisijaiset sovelluskentät:

Tämä kytkinsarja erottuu vahvasta vääntömomentin siirrosta ja tarkoista jarrutusominaisuuksistaan, ja sitä käytetään laajalti seuraavien teollisuudenalojen raskaissa koneissa ja laitteissa:

1. Metallurgia ja kaivoskoneet

2. Nosto- ja kuljetuslaitteet

3. Satama- ja hydraulikoneet

4. Paperiteollisuuden laitteet

Tukevan rakenteensa, poikkeuksellisen vääristymän kompensointiominaisuuksiensa ja edistyneen integroidun jarrutusteknologiansa ansiosta GBL-tyyppinen rumpu-vaihdekytkin ja jarrurumpu tarjoavat kattavan ratkaisun nykyaikaisiin teollisiin voimansiirtojärjestelmiin – yhdistäen korkean hyötysuhteen, turvallisuuden ja kestävyyden yhdessä paketissa.
