GA:n rumpuvaihdekytkin (Q/YG12006X-2018)

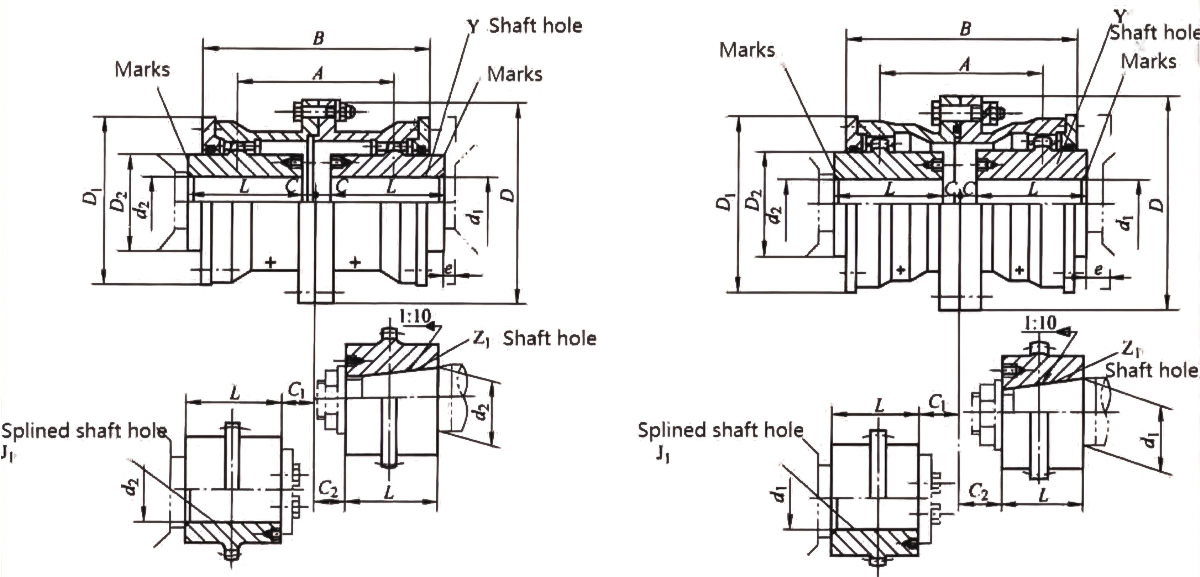

Tuotteen rakenne ja toimintaperiaate:

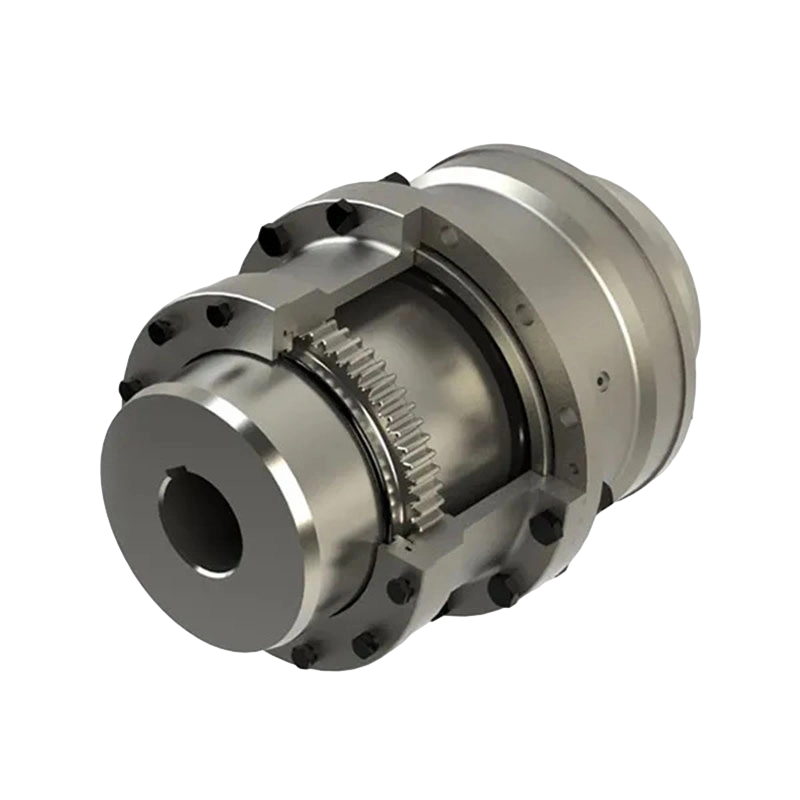

Tämä kytkin koostuu pääasiassa kahdesta hammaspyörän napasta, joissa on ulkoiset hampaat ja rummun muotoinen joustava holkkikomponentti, jossa on sisäiset hampaat. Navat on tyypillisesti asennettu käyttö- ja käyttölaitteiden akseleille, kun taas rumpukomponentti sopii tiiviisti niiden väliin; vääntömomentti välittyy tehokkaasti sisäisen ja ulkoisen hammaspyörän hampaiden tarkan yhteenliittämisen kautta. Ainutlaatuinen rummun muotoinen hampaiden muotoilu on avain joustavan liitoksen saavuttamiseen, mikä mahdollistaa tietyn asteen kohdistusvirheen liitettyjen akselien välillä.

Suorituskyvyn perusedut:

1. Suuri vääntömomenttikapasiteetti:
Tarkasti suunniteltu GA-sarjan kytkin kestää äärimmäisen suuria vääntömomenttikuormia, joten se soveltuu ihanteellisesti raskaisiin teollisuussovelluksiin.

2. Kattava kohdistusvirheen kompensointi:
Kytkimen joustava rumpukomponentti ottaa huomioon kulma-, säteittäis- ja aksiaalisuuntaiset poikkeamat akselien välillä. Tämä joustavuus vähentää tehokkaasti laitteistoon kohdistuvaa mekaanista rasitusta ja pidentää merkittävästi laakerien ja muiden kriittisten komponenttien käyttöikää.

3. Vankka ja kestävä rakenne:
Valmistettu korkealaatuisista materiaaleista, kuten teräksestä tai pallografiikkaasta raudasta. Tuote kestää poikkeuksellisen suuria iskukuormituksia ja säilyttää vakaan toiminnan ankarissa teollisuusympäristöissä, joille ovat ominaisia korkeat lämpötilat tai syövyttävät olosuhteet.

4. Tehokas, välyksetön toiminta:
Hammaspyörän hampaiden tarkka ristikko varmistaa välyksettömän liitoksen, joka takaa tasaisen ja tehokkaan voimansiirron ilman lisäsäätökomponentteja.

5. Asennuksen ja huollon helppous:
Yksinkertaisen rakenteensa ja vähäisten liikkuvien osien ansiosta kytkin on erittäin helppo asentaa ja huoltaa, mikä auttaa minimoimaan laitteiden seisokkeja ja alentamaan käyttökustannuksia.

Tärkeimmät tekniset tiedot:
GA-sarjan kytkintä on saatavana useissa malleissa - GA1:stä GA30:een - erilaisten akselihalkaisijoiden ja vääntömomenttivaatimusten mukaan:

1. Vääntömomenttialue:
Nimellisvääntömomenttikapasiteetti kattaa laajan kirjon 800 N·m (GA1) ja 3 500 000 N·m (GA30) välillä.

2. Parannettu vääntömomenttikapasiteetti:
Kun hammaspyörän hampaiden pinnoille tehdään nitraus- tai pintakarkaisukäsittelyt, nimellisvääntömomenttia voidaan nostaa kertoimella 1,3 verrattuna vakioarvoihin, mikä lisää kantokykyä entisestään.

3. Nopeussuorituskyky:
Pienemmissä malleissa (kuten GA1) on sallittu pyörimisnopeus jopa 7 100 r/min, mikä osoittaa poikkeuksellista vakautta suurilla nopeuksilla.

4. Mittojen yhteensopivuus:
Suurin reiän halkaisija (dz) on 220 mm, mikä mahdollistaa yhteensopivuuden useiden teollisuuskoneiden akselimittojen kanssa.

Laajat sovellusalat:
Poikkeuksellisen luotettavuutensa ja kompensointikykynsä ansiosta tätä kytkintä käytetään laajasti seuraavilla teollisuudenaloilla:

Kaivostoiminta ja louhinta:
Käytetään raskaassa käytössä olevissa koneissa, kuten kuljetinjärjestelmissä ja murskaimissa, joihin liittyy suuria vääntömomenttikuormia ja akselivirheitä.

Terästeollisuus:
Soveltuu vakaata vääntömomentin siirtoa vaativiin laitteisiin, kuten teräsvalssaamoihin ja kiertouuneihin.

Massa ja paperi:
Tarjoaa luotettavan voimansiirron vaativissa käyttöolosuhteissa koneissa, kuten paperikoneissa ja pulppereissa.

Meri- ja offshore-tekniikka:
Käytetään usein laivojen propulsiojärjestelmissä, potkureissa ja kansikoneistoissa, joissa se säilyttää erinomaisen suorituskyvyn jopa ankarissa meriympäristöissä.
