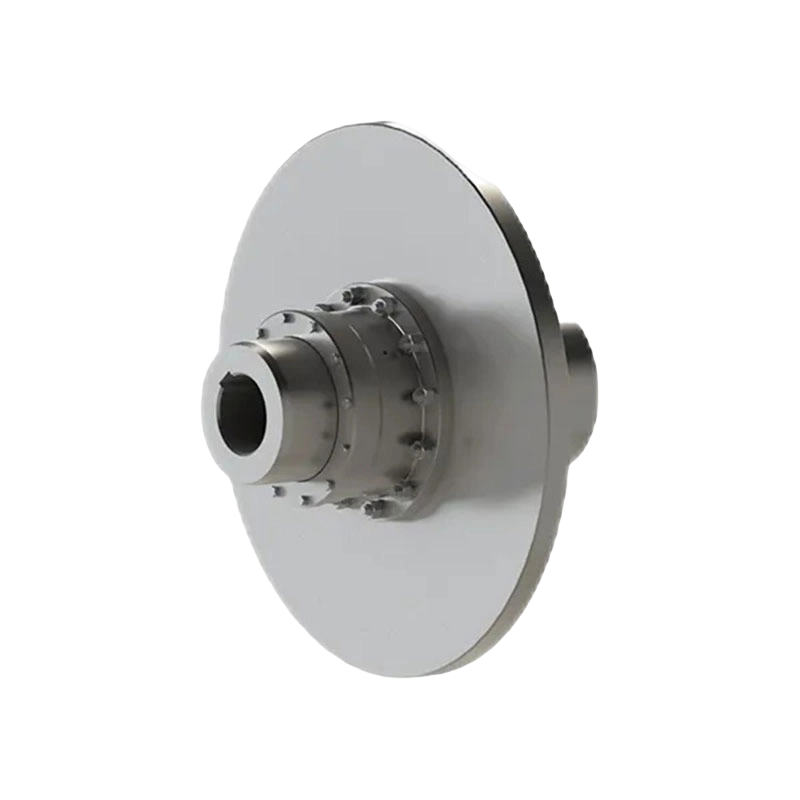

GAPK-tyyppi levyrumpuvaihteistokytkimellä (Q/YG 12009X-2018)

Tuotteen yleiskatsaus: GAPK-tyyppinen rumpuvaihdekytkin jarrulevyllä (vakio: Q/YG 12009X-2018) on voimansiirtolaite, joka on erityisesti suunniteltu käytettäväksi levyjarrujen kanssa. Tämä tuote tukee kaksisuuntaista pyörimistä ja täyttää voimansiirto- ja jarrutusvaatimukset monimutkaisissa työolosuhteissa.

Rakenteelliset ominaisuudet:

1. Kaksoisrumpuhammaspyörärakenne: Sillä on erinomainen siirtymän kompensointikyky, joka kompensoi tehokkaasti suuret aksiaaliset poikkeamat.

2. Optimoitu jarrulevyjärjestely: Jarrulevy on asennettu kytkimen käytettävään päähän niin, että puolikytkin kantaa täysin jarrulevyn painon, käyttökuorman ja tärinän. Tämä muotoilu parantaa merkittävästi rumpuhammaspyörien yhteensopivuutta jarrutuksen aikana, mikä parantaa voimansiirtojärjestelmän vakautta.

3. Insert-mount -rakenne: Jarrulevyssä on kiinnitysrakenne, jonka avulla käyttäjät voivat vaihtaa jarrulevyn nopeasti purkamatta vaihteistolaitetta, mikä vähentää huomattavasti huoltoaikaa.

4. Kompakti rakenne ja lämmönpoisto: Yleinen rakennesuunnittelu on tieteellisesti kompakti, mikä tarjoaa erinomaiset jäähdytys- ja lämmönpoistoolosuhteet jarrulevylle ja takaa luotettavan suorituskyvyn pitkäaikaisessa korkean intensiteetin käytössä.

Keskeiset edut:

1. Korkea turvallisuus: Kytkimen suurinta jarrutusmomenttia ei rajoita sen oma rakenteellinen lujuus, mikä varmistaa turvallisen ja luotettavan suorituskyvyn.

2. Vahva kuormituskyky: Sopii erityisen hyvin raskaisiin sovelluksiin, joissa kuormitus, nopeus ja suunta muuttuvat usein.

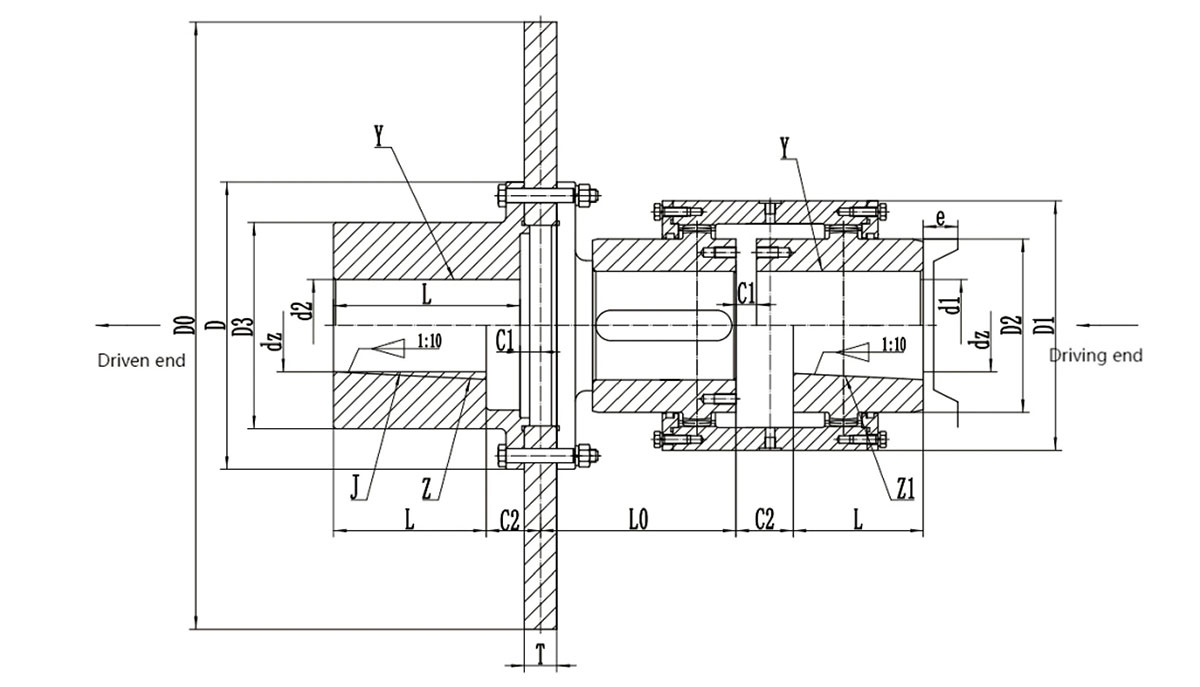

3. Monipuoliset konfiguraatiot: Tarjoaa erilaisia ​​akselireikäyhdistelmiä (esim. Y-Y, J1-J1, Z-Z, Z1-Z1 jne.) sopeutuakseen erilaisiin teollisuuden liitäntävaatimuksiin.

Tekniset tiedot:

1. Nimellinen vääntömomentti (T _n ): 630 N.m - 112 000 N.m.

2. Sallittu nopeus (n): 1200 r/min - 4000 r/min (riippuen tietystä mallista).

3. Suurin jarrutusmomentti (T _m ): Ei saa ylittää kaksi kertaa nimellisvääntömomenttia (ts _m ≤ 2T _n ).

4. Koot: Kattaa eri koot GAPK1:stä GAPK14:ään, sovitettavissa monenlaisiin akselin reikien halkaisijaihin.

Sovellusalueet: Tätä tuotesarjaa käytetään laajalti raskaassa koneteollisuudessa, jolla on erittäin korkeat vaatimukset voimansiirron tarkkuudelle ja jarrujen luotettavuudelle, mukaan lukien: Metallurgiset ja kaivoslaitteet; Nosto- ja satamakoneet; Vesi Conservancy ja paperinvalmistuslaitteet.
