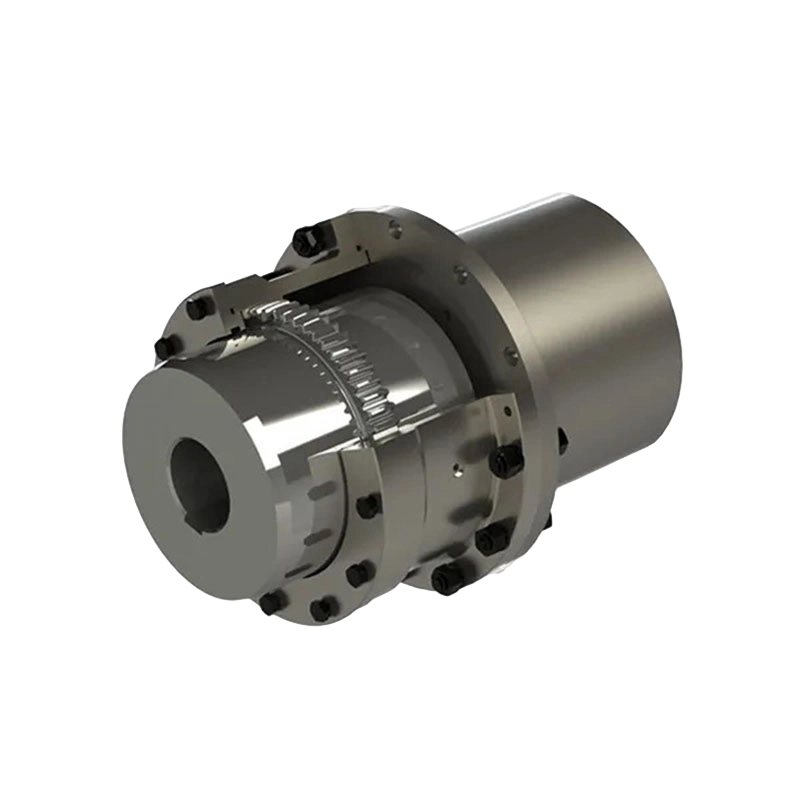

GAZ yhdistetty väliakselin rumpuhammaspyörän kytkimeen (Q/YG 12007X-2018)

Tuotteen yleiskatsaus ja ydinmääritelmä:
GAZ-sarjan väliakselin rumpu-vaihdekytkin on laajalti käytetty joustava voimansiirtokomponentti, joka on erityisesti suunniteltu yhdistämään käyttö- ja käyttöpäät väliakselin kautta. Sen ydintehtävänä on saavuttaa tasainen voimanvirtaus hammaspyörärakenteiden tarkan niveltymisen avulla, mikä toimii kriittisenä lenkkinä tehokkaan toiminnan varmistamiseksi eri voimansiirtojärjestelmissä, kuten ajoneuvojen voimansiirroissa tai raskaiden koneiden käyttöketjuissa.

Erinomainen rakennesuunnittelu ja valmistusprosessi:

1. Väliakselin liitosrakenne:

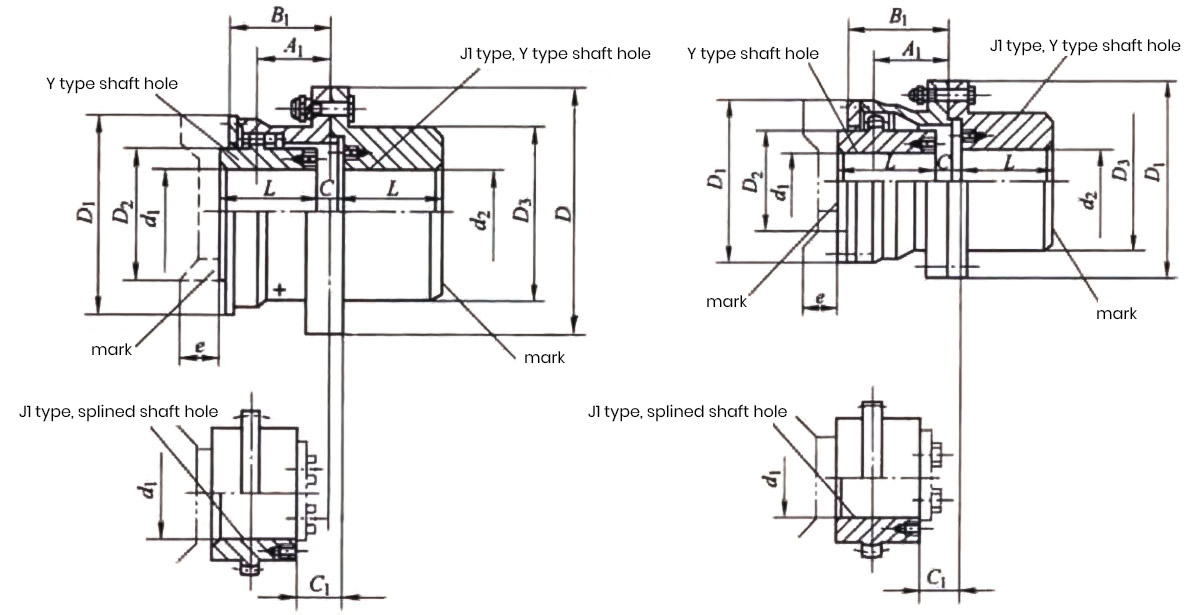

Tuotteeseen on integroitu väliakseliliitos, joka voi tehokkaasti kattaa pitkien akselijärjestelmien väliset raot. Asennusvaatimuksista riippuen saatavilla on useita malleja (esim. GAZ1-GAZ14 ja GAZ15-GAZ30, joissa on erilaiset rakenteelliset asettelut), jotka sopivat erilaisiin tilakokoonpanoihin.

2. Kehittynyt rumpuvaihdetekniikka:
Tämä ainutlaatuinen hampaiden muotoilu hyödyntää rummun muotoista hammastustekniikkaa, joka optimoi kosketusjännityksen, välittää suuren vääntömomentin ja vähentää merkittävästi tärinää ja melua käytön aikana.

3. Tarkkuus ja kestävyys yhdistettynä:
Erittäin lujista materiaaleista valmistettu tarkkuustyöstyksellä, tuote tarjoaa erinomaisen iskunkestävyyden ja kestävyyden, ja se kestää vaihtelevia kuormia jatkuvan käytön aikana.

Tärkeimmät suorituskyvyn edut:

1. Kattava siirtymän kompensointi:
Rumpupyörän joustavien ominaisuuksien ansiosta tämä kytkin voi mukauttaa akselien välisiä kulma-, radiaali- ja aksiaalivirheitä, mikä vähentää tehokkaasti sisäistä mekaanista rasitusta ja pidentää siihen liittyvien laakerien käyttöikää.

2. Poikkeuksellinen kuormituskyky:
Olipa kyseessä etu-, taka- tai nelivetovoimajärjestelmä, GAZ-kytkin osoittaa vahvaa mukautumiskykyä ja varmistaa tasaisen suorituskyvyn erilaisissa käyttöolosuhteissa.

3. Huollon helppous:
Sen modulaarinen rakenne mahdollistaa intuitiivisen integroidun asennuksen. Säännöllinen tarkastus ja voitelu (huom: suuremmissa malleissa, joiden D₂ ≥ 465 mm, käyttävät erikoistuneita O-rengastiivisteitä) voivat pidentää huoltovälejä merkittävästi ja varmistaa luotettavan toiminnan.

Ydin teknisten eritelmien yleiskatsaus:
GAZ-sarja tarjoaa laajan valikoiman teknisiä ominaisuuksia, jotka täyttävät vaatimukset kevyistä erittäin raskaisiin teollisuussovelluksiin:

1. Vääntömomenttialue:
Nimellisvääntömomentti (Tn) alkaa arvosta 800 N·m (GAZ1) aina 3 500 000 N·m:iin (GAZ30).

2. Tehostettu hoito:
Kun hammaspyörän hampaiden pinnat ovat nitridattuja tai pintakarkaistuja, nimellisvääntömomenttia voidaan lisätä kertoimella 1,3 standardimäärittelyyn verrattuna, mikä lisää kantavuutta entisestään.

3. Nopeussuorituskyky:
Pienemmillä malleilla on erinomainen nopea suorituskyky jopa 7100 r/min sallituilla nopeuksilla, kun taas suuremmat mallit on optimoitu suuren tehon ja alhaisen nopeuden toimintaan.

4. Mittojen yhteensopivuus:
Tukee erilaisia akselin reiän halkaisijoita (d1, d2, dz) maksimireiällä 220 mm, yhteensopiva useimpien vakio- ja ei-standardi akselikokojen kanssa.

Laajat sovellusalat:
Luotettavan suorituskyvyn ja rakenteellisten etujensa ansiosta GAZ-kytkimestä on tullut suosittu valinta useilla teollisuuden aloilla:

1. Raskaat laitteet:
Käytetään laajasti metallurgisissa laitteissa, kaivoskoneissa sekä nosto- ja kuljetuslaitteissa, jotka välittävät ydinvoimaa tehokkaasti.

2. Portit ja vedenkäsittely:
Käytetään satamakäsittelykoneissa, vedenkäsittelylaitteissa ja paperinvalmistuskoneissa, kompensoimalla siirtymän pitkän aikavälin vakaan toiminnan varmistamiseksi.

3. Kuljetus:
Ajoneuvon voimansiirtojärjestelmien avainkomponenttina se kytkeytyy väliakselin kautta, jotta saavutetaan saumaton voimansiirto moottorista vetopäähän.
