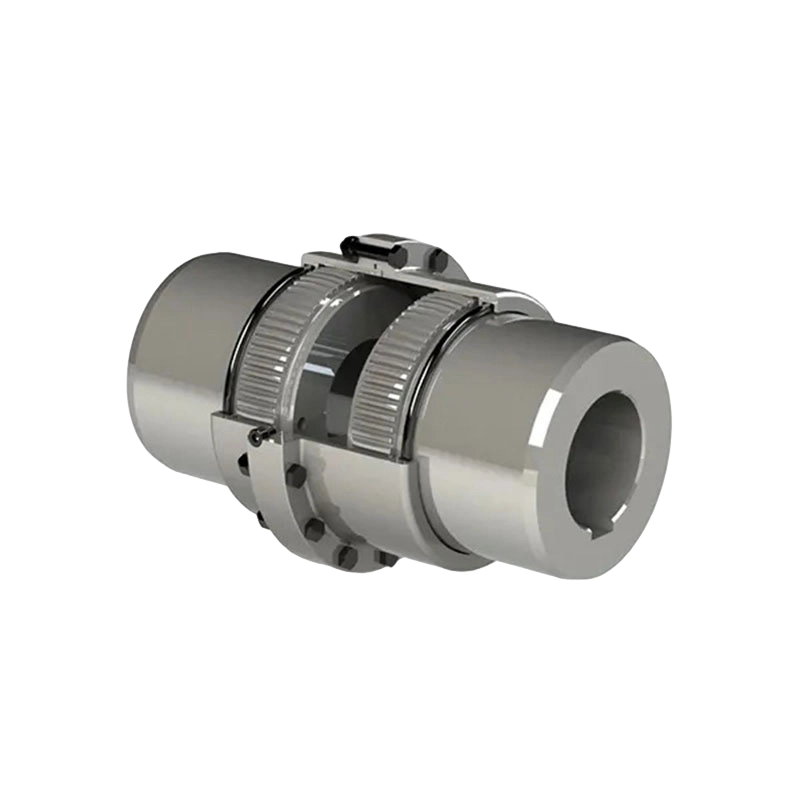

GBD Moottorin akselin jatkerumpuvaihdekytkin (Q/YG 11003X-2018)

Tuotteen yleiskatsaus:

GBD-sarjan moottoriakselin rumpu-vaihdekytkin edustaa poikkeuksellista voimansiirtoratkaisua. Vankka, luotettava ja erittäin monipuolinen muotoilu on sitä hyödynnetty laajasti useilla teollisuuden aloilla. Tämä kytkin toimii kriittisenä linkkinä, joka yhdistää moottorin akselin sen käytettävään laitteistoon, ja sillä on keskeinen rooli vääntömomentin tasaisen siirron ja pyörivän liikkeen saumattoman suorittamisen varmistamisessa mekaanisissa järjestelmissä. Tämä tuote on valmistettu tiukasti Q/YG 11003X-2018 Enterprise Standardin mukaisesti, ja se on osoitus korkeimmista suunnittelu- ja valmistusstandardeista.

Tärkeimmät tekniset ominaisuudet:

1. Poikkeuksellinen palkkiokyky: GBD-kytkimen erottuvin piirre on sen luontainen kyky kompensoida aksiaalisia, säteittäisiä ja kulmavirheitä. Tämä ominaisuus on erityisen tärkeä käyttöympäristöissä, joissa akselin tarkan kohdistuksen ylläpitäminen on haastavaa; se vähentää tehokkaasti kohdistusvirheiden aiheuttamaa laitteiden kulumista ja minimoi kalliiden seisokkien riskin.

2. Tärinänvaimennus ja iskunkestävyys: Tarkasti suunniteltu rumpuvaihdemekanismi on suunniteltu vaimentamaan tehokkaasti tärinää ja vaimentamaan voimansiirron aikana syntyviä iskukuormia, mikä varmistaa koko järjestelmän tasaisen ja vakaan toiminnan.

3. Vankka ja kestävä rakenne: Erittäin lujista materiaaleista valmistettu ja edistyneitä valmistusprosesseja hyödyntävä tuote kestää raskaita kuormia, ankaria käyttöolosuhteita ja teollisuusympäristöihin ominaisia dynaamisia rasituksia, mikä takaa poikkeuksellisen pitkän käyttöiän.

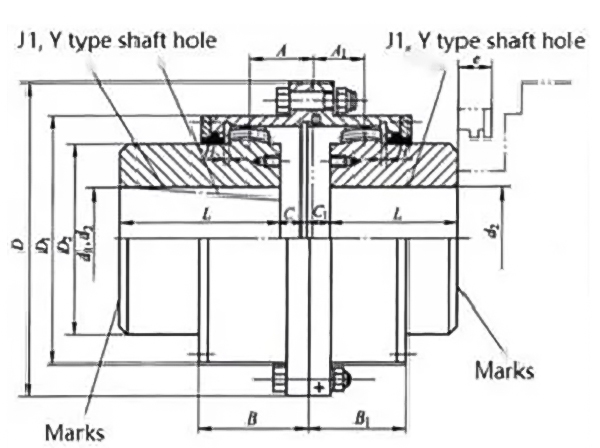

4. Kompakti ja tarkasti suunniteltu rakenne: Kuten rakennekaavioissa esitetään, kytkinkokoonpanossa on tarkasti suunniteltu rakenne, jossa ulompi holkki on pultattu tukevasti sisäiseen hammaspyörämekanismiin, mikä mahdollistaa erittäin tehokkaan tehokytkennän.

Tärkeimmät tekniset parametrit:

Tietystä mallista ja teknisistä tiedoista riippuen GBD-sarja kattaa laajan kirjon sovellusvaatimuksia, jotka vaihtelevat kevyestä raskaaseen käyttöön:

1. Nimellinen vääntömomentti (Tn): 1,6 kN·m (malli GBD1) - 56 kN·m (malli GBD10) sarja täyttää erilaiset voimansiirtovaatimukset eri intensiteettitasoilla.

2. Sallittu nopeus (n): Kytkin pystyy saavuttamaan jopa 5600 r/min nopeuden (pienemmille malleille), ja se säilyttää vakaan pyörimissuorituskyvyn myös suuritehoisissa ja raskaissa sovelluksissa.

3. Reiän halkaisija ja pituus: Sarja tukee monenlaisia porausmittoja halkaisijaltaan 22 mm - 200 mm. Lisäksi se tarjoaa useita porauskokoonpanoja - mukaan lukien tyyppi Y, tyyppi J1 ja tyyppi Z1 - varmistaakseen täydellisen yhteensopivuuden eri moottorityyppien akselin jatkeiden kanssa.

4. Voitelu ja huolto: Tuotteessa on erillinen sisäinen säiliö voiteluaineen varastointia varten. Mallin koosta riippuen rasvan täyttötilavuus vaihtelee välillä 107–1320 ml, mikä varmistaa hammaspyörän hampaiden pinnan perusteellisen voitelun.

Sovelluskentät:

Poikkeuksellisen kantokyvyn ja vakauden ansiosta GBD-tyyppisiä kytkimiä käytetään laajasti seuraavilla teollisuudenaloilla:

1. Metallurgiset ja kaivoslaitteet

2. Nosto- ja kuljetuskoneet (esim. satamalaitteet)

3. Hydraulitekniikan laitteet ja paperinvalmistuskoneet

4. Muut raskaat teolliset käyttöjärjestelmät

Asennus ja huolto:

GBD-tyyppisen kytkimen suunnittelussa etusijalle asetetaan käyttömukavuus; sen asennus- ja poistomenettelyt on virtaviivaistettu helpottamaan teknisen henkilöstön rutiinihuoltoa ja huoltoa. Tämä huollon helppous ei ainoastaan ​​lyhennä korjausten seisokkeja, vaan myös parantaa koko mekaanisen järjestelmän yleistä kustannustehokkuutta ja toimintavarmuutta.
