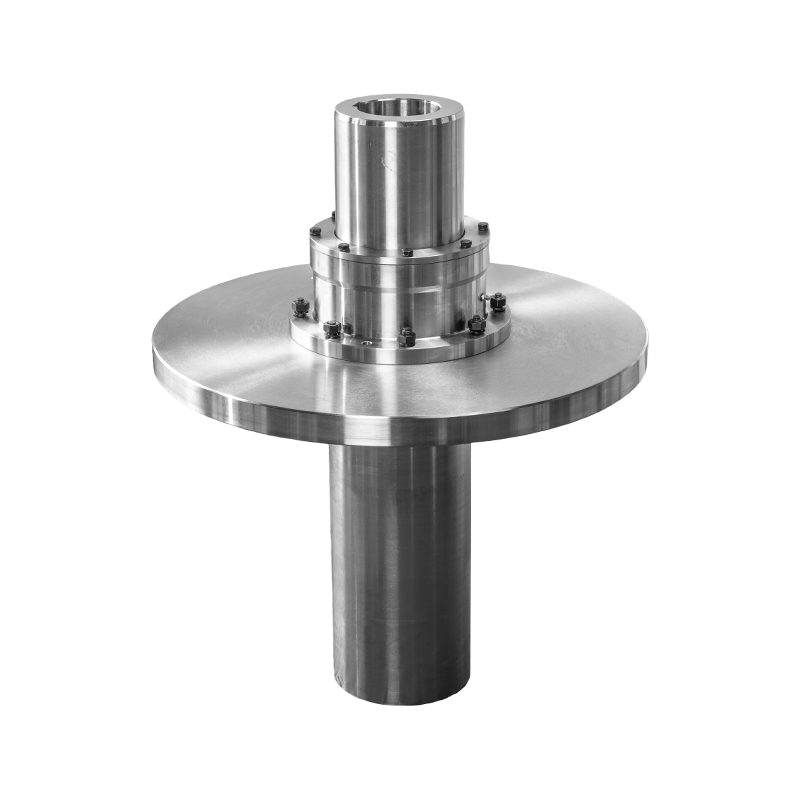

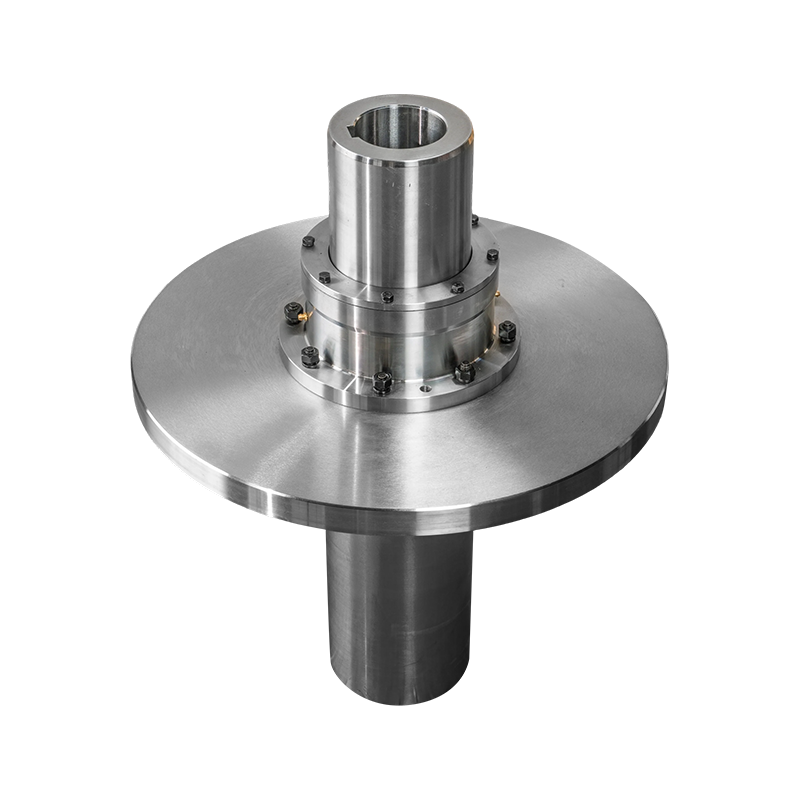

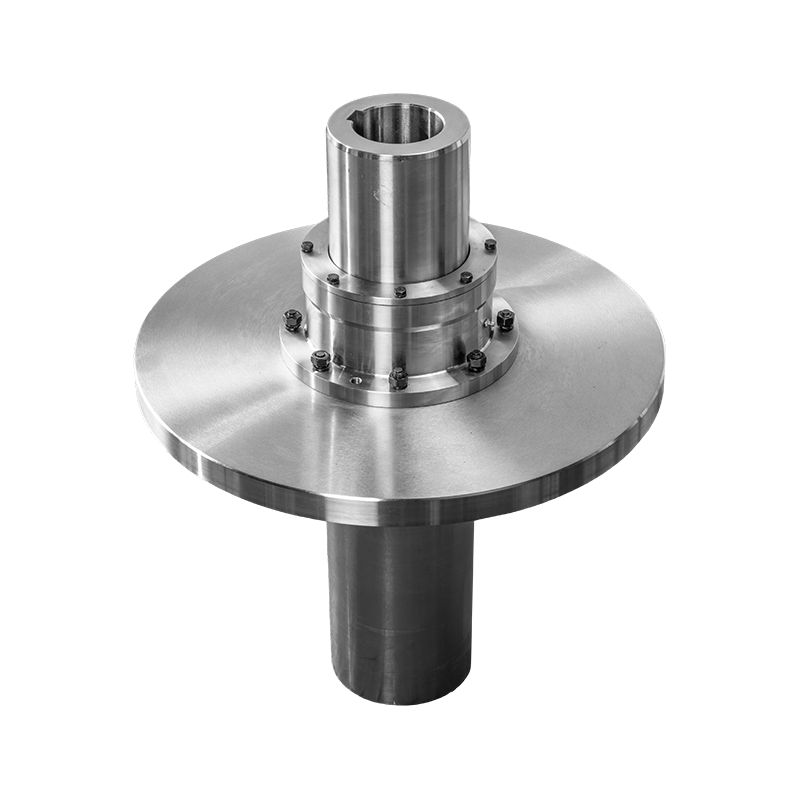

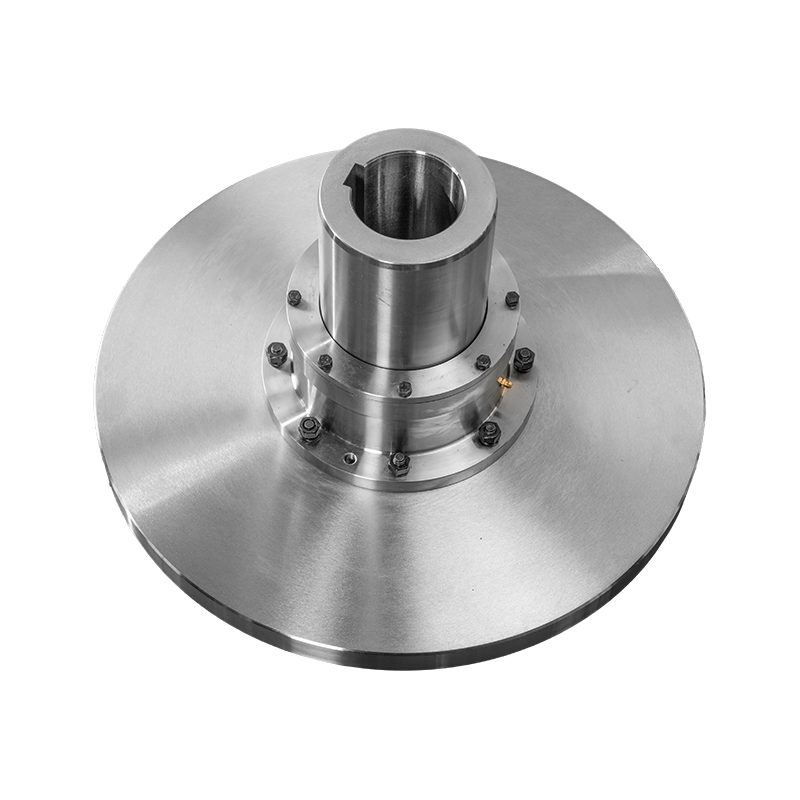

GCP-rumpuvaihdekytkin jarrulevyllä (Q/YG 13012X-2018)

Tuotteen yleiskatsaus: GCP-tyyppinen rumpuvaihdekytkin jarrulevyllä (standardi: Q/YG 13012X-2018) edustaa korkeatasoista integraatiota nykyaikaiseen voimansiirtotekniikkaan. Se integroi raskaan rumpuvaihteistoteknologian levyjarrutoimintoihin. Tämä hybridirakenne ei ainoastaan ​​takaa erittäin tehokasta voimansiirtoa, vaan tarjoaa myös parannetun turvallisuuden ja tarkat hätäpysäytysominaisuudet monimutkaisille teollisuuden sähköjärjestelmille.

Ydintoiminnot ja edut:

1. Voimansiirron ja jarrutuksen kaksoisintegrointi: Tämä tuote saavuttaa sekä voimansiirto- että hätäjarrutustoiminnot yhdessä komponentissa. Tämä integroitu ratkaisu optimoi merkittävästi tilankäyttöä ja yksinkertaistaa asennusta erilaisissa teollisuusympäristöissä.

2. Ylivoimainen kuormitus- ja vääntömomenttikapasiteetti: Hyödyntämällä rumpuvaihteistorakenteen luontaisia ​​etuja, tämä sarja tarjoaa erittäin korkean vääntömomenttitiheyden ja täyttää helposti jatkuvasti suurilla kuormituksilla toimivien raskaiden koneiden tiukat vaatimukset.

3. Precise Motion Control: Integroidun jarrulevyn avulla käyttäjät voivat tarkasti ohjata koneen pyörimisliikettä, mikä varmistaa voimajärjestelmän nopean ja turvallisen reaktion, olipa kyseessä sitten nopeuden säätö normaalin käytön aikana tai välitön jarrutus hätätilanteissa.

4. Korkea luotettavuus äärimmäisissä olosuhteissa: Koko koneen vankka rakenne ja laadukkaat materiaalit on suunniteltu erityisesti vaativiin teollisuusympäristöihin. Sen kestävyys takaa erittäin alhaisen huoltotiheyden pitkäaikaisen käytön aikana, mikä parantaa huomattavasti järjestelmän käytettävyyttä ja yleistä tuottavuutta.

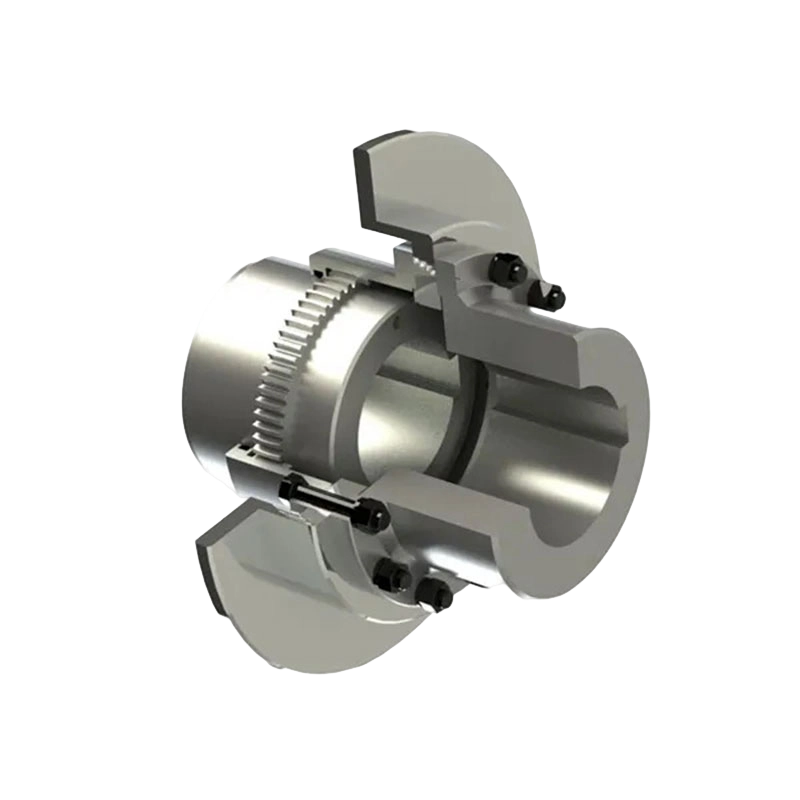

Toimintaperiaate: Normaaleissa käyttöolosuhteissa kytkin siirtää tehokkaasti vääntömomentin kahden akselin välillä tarkan rummun muotoisen hammaspyörästön avulla, mikä varmistaa tasaisen tehon virtauksen. Kun järjestelmä vastaanottaa pysäytyskomennon tai siirtyy hätätilaan, jarrulevy puuttuu toimintaan ja tuottaa voimakkaan jarrutusmomentin kitkan kautta, jolloin pyörivät osat hidastuvat nopeasti ja hallitusti, kunnes ne pysähtyvät kokonaan.

Tärkeimmät tekniset tiedot: GCP-sarja tarjoaa erilaisia ​​malleja (GCP1 - GCP14), jotka täyttävät erilaiset vääntömomenttivaatimukset:

1. Nimellinen vääntömomentti (T _n ): Kattaa laajan alueen 800 N·m - 180 000 N·m.

2. Sallittu nopeus ([n]): Jopa 4000 r/min (mallista riippuen).

3. Jarrulevyn tekniset tiedot (D ₀ ): Tarjoaa erilaisia vakiolevyhalkaisijoita 315 mm - 1000 mm.

4. Akselin reikien kiinnitys: Tukee erilaisia ​​akselin reikien liitäntätyyppejä, kuten Y, J1 ja Z1, mukautuen monenlaisiin akselin halkaisijoihin.

Toimialan sovellusskenaariot:

1. Raskas teollisuuskoneet: Kuten murskaimet, suuret sekoittimet ja suulakepuristimet, jotka vaativat luotettavan voimansiirron ja hätäturvallisuuden.

2. Materiaalinkäsittelyjärjestelmät: Käytetään kuljettimissa, vinsseissä ja nostureissa tarkkaan kuorman hallintaan.

3. Kaivoslaitteet: Toimii erinomaisesti kaivosten kuljetusjärjestelmissä ja kaivoskoneissa äärimmäisissä ympäristöissä.

4. Laivan propulsiojärjestelmät: Käytetään moottoreiden ja potkuriakselien yhdistämiseen, integroimalla hätäjarrutustoiminnot toiminnan joustavuuden ja turvallisuuden parantamiseksi.

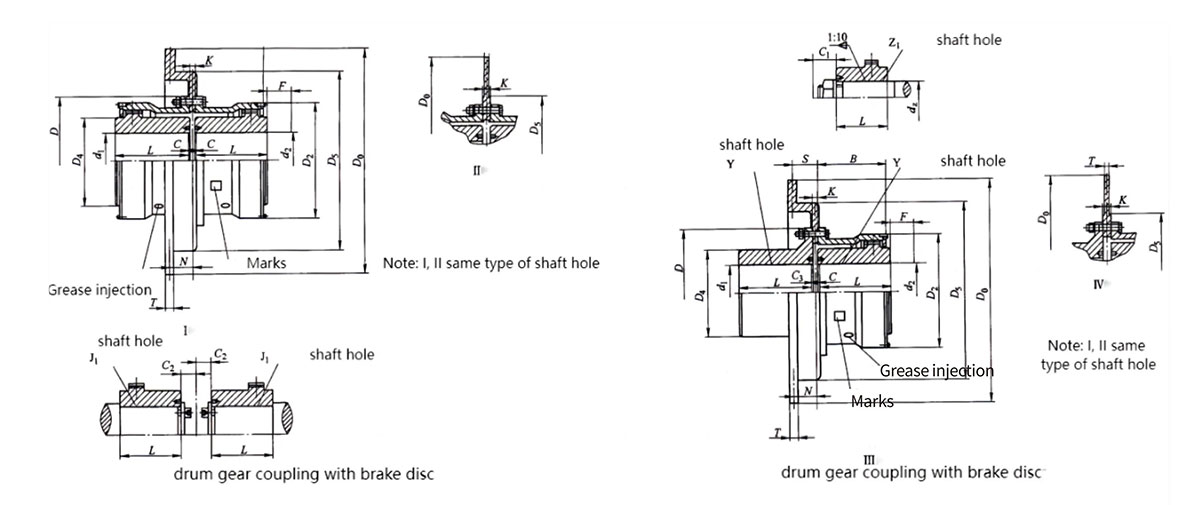

Rakennesuunnittelun ominaisuudet: Tässä tuotteessa on patruunatyyppinen jarrulevyrakenne ja se on varustettu erillisellä öljyn ruiskutusportilla, joka helpottaa voitelun huoltoa ilman päärungon purkamista. Jarrulevyn paksuus, siirtymä ja asennusmitat on kaikki laskettu huolellisesti, jotta varmistetaan tarkka yhteensopivuus eri levyjarrumalleihin.
