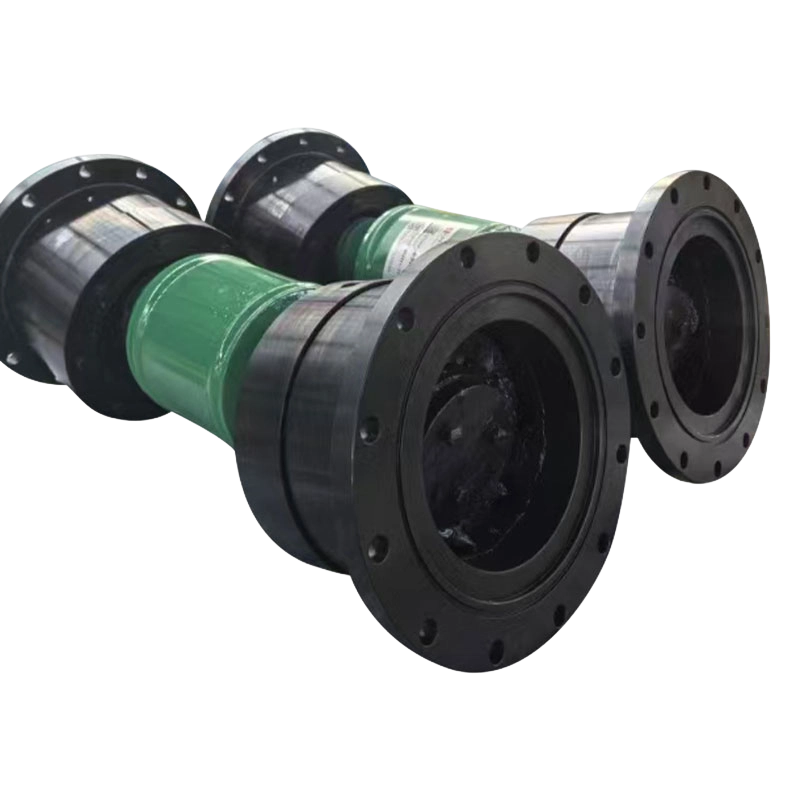

QWL-tyyppinen pallohäkki yleisliitin

Name: QWL-tyyppinen pallohäkki yleisliitin
Rating: 5 (99 reviews)

The QWL-sarjan kuulahäkki yleisliitin on voimansiirtokomponentti, jossa yhdistyvät korkea tarkkuus ja vakionopeuden siirtoominaisuudet. Sen ydinetu on sen kyky ylläpitää täydellisesti synkronista, tasaisen nopeuden pyörimistä käyttö- ja vetoakselien välillä, vaikka kulmapoikkeama tai pieni siirtymä olisikin. Tämä suorituskyky ylittää huomattavasti tavallisten ristikkäisakselisten yleiskytkimien suorituskyvyn. Vääntömomentti välittyy tarkkuusteräspallojen puhtaan vierivän liikkeen kautta häkin ikkunoiden ja kulkuteiden välillä.

Sarjan nimellisvääntömomentit vaihtelevat 180 N·m – 10 000 N·m ja kääntöhalkaisijat 85–275 mm, samalla kun ne tukevat 14–18°:n maksimikulmavirheitä. Symmetrisen ratarakenteensa ja vakaan mekaanisen rakenteensa ansiosta QWL-kytkin tarjoaa vankan iskunkestävyyden samalla kun se eliminoi tehokkaasti nopeuden vaihtelut ja tärinän voimansiirron aikana. Käytetään laajasti sovelluksissa, jotka vaativat poikkeuksellista voimansiirron tarkkuutta, kuten metallurgisen valssaustehtaan telapöydät, CNC-työstökoneiden karat, tarkkuuskuljetinlinjat ja rakennuskoneiden kääntömekanismit.

Ota yhteyttä

PDF lataus

PREV: SWC-WH-tyyppinen laajenematon hitsattu yleisliitin
SEURAAVA: SWC-WD ei-teleskooppinen lyhyt yleisliitin

Tuoteparametrit

Lähetä Viesti

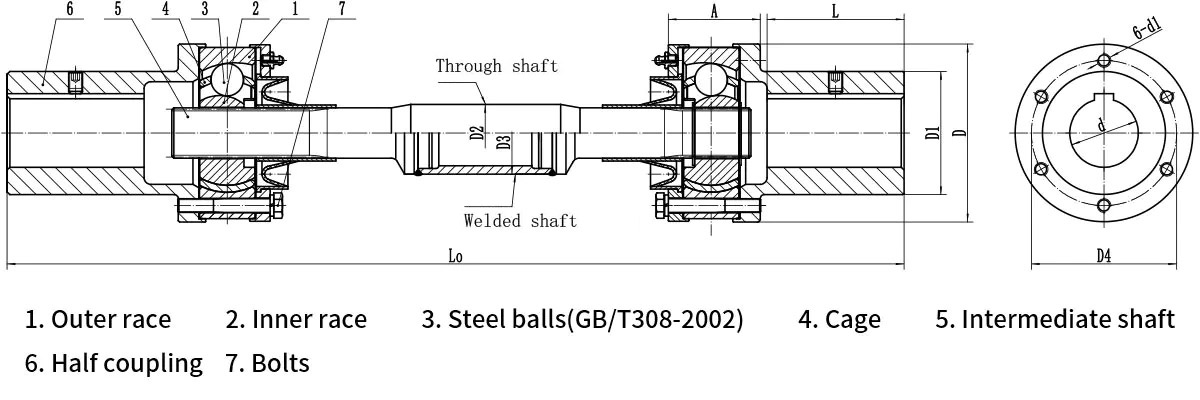

TEKNISET PARAMETRIT

Kirjoita	Nimellinen vääntömomentti Tn/N・m	Sallittu maksimi akselin kaltevuus kulma βmax（°)		Akselin reikä halkaisija d (H7)	akseli reikä pituus L		D	L0 min		Kokonaispituus laajennus/ supistuminen määrä ΔL0	A	D1	D2	D3	D4	Pultti Halkaisija d1	Hetki inertia I/kg·m2				massa m/kg
																	L0 min		per 100 lisäys L₀		L0 min		per 100 lisäys L₀
		Paikallaan valtio	Toiminnassa valtio		Y	J		läpi akseli	Hitsattu akseli								läpi akseli	Hitsattu akseli	läpi akseli	Hitsattu akseli	läpi akseli	Hitsattu akseli	läpi akseli	Hitsattu akseli
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

Huomautus:

1. Nimellisvääntömomentti pyörimisnopeudella n = 100 r/min. Laskettu arvo, kun akselin kaltevuuskulma on 0°.

2. Käynnistyksen ja jarrutuksen aikana syntyvä lyhytaikainen ylikuormitusmomentti (Tmax) on 3 kertaa normaalivääntömomentti (Tn), eikä kesto saa ylittää 15 sekuntia.
